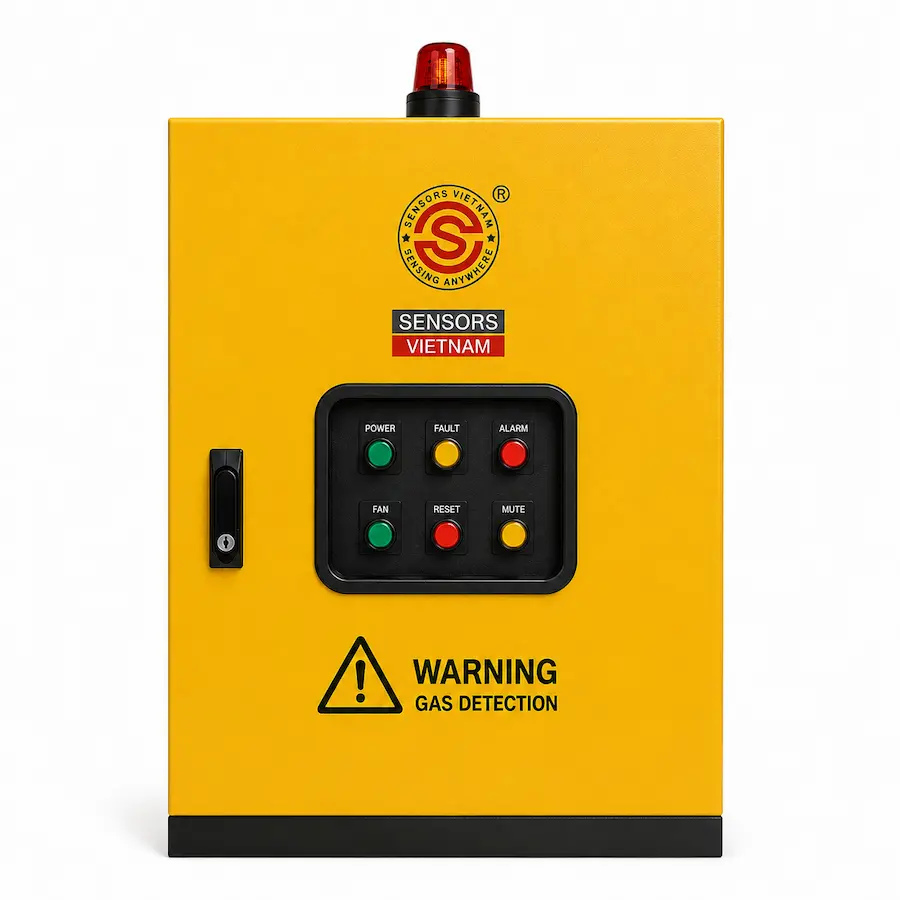

Tủ điều khiển khí CO 64 kênh là bộ điều khiển trung tâm dùng để tiếp nhận, giám sát và xử lý tín hiệu từ tối đa 64 cảm biến khí CO. Thiết bị có nhiệm vụ theo dõi liên tục nồng độ khí Carbon Monoxide trong không khí, phát cảnh báo khi nồng độ CO vượt ngưỡng cài đặt và tự động điều khiển hệ thống quạt thông gió 2 tốc độ nhằm đảm bảo chất lượng không khí và an toàn cho con người.

Tủ thường được sử dụng tại các tầng hầm chung cư quy mô lớn, bãi đỗ xe nhiều tầng, trung tâm thương mại, sân bay, bệnh viện, nhà máy, trung tâm logistics, đường hầm và các công trình có diện tích rộng cần giám sát nhiều khu vực. Với khả năng quản lý đồng thời 64 đầu dò khí CO, tủ đáp ứng tốt các dự án lớn, giúp tập trung toàn bộ hệ thống giám sát về một tủ điều khiển duy nhất.

Nguyên lý hoạt động của tủ điều khiển khí CO 64 kênh

Các cảm biến khí CO được lắp đặt tại từng khu vực cần giám sát và liên tục truyền tín hiệu về tủ điều khiển thông qua ngõ ra 4-20mA, 0-10V hoặc RS-485 Modbus RTU. Tủ sẽ hiển thị nồng độ CO của 64 kênh trên màn hình HMI cảm ứng hoặc LCD và liên tục so sánh giá trị đo với các ngưỡng cảnh báo đã được cài đặt.

Khi nồng độ CO ở mức thấp, hệ thống quạt có thể dừng hoặc vận hành ở tốc độ thấp tùy theo yêu cầu của dự án. Khi bất kỳ cảm biến nào phát hiện nồng độ CO đạt ngưỡng cảnh báo thứ nhất, tủ sẽ kích hoạt quạt thông gió chạy tốc độ thấp. Nếu nồng độ tiếp tục tăng đến ngưỡng cảnh báo thứ hai, hệ thống sẽ tự động chuyển quạt sang tốc độ cao, đồng thời kích hoạt còi, đèn báo và truyền tín hiệu cảnh báo về hệ thống BMS hoặc phòng điều khiển trung tâm.

Ví dụ, hệ thống có thể được cài đặt để quạt chạy tốc độ thấp tại 25 ppm và chuyển sang tốc độ cao tại 50 ppm. Các giá trị này có thể thay đổi theo tiêu chuẩn thiết kế và yêu cầu vận hành của từng công trình.

Điều khiển quạt 2 tốc độ theo nồng độ CO

Điều khiển quạt 2 tốc độ giúp hệ thống thông gió hoạt động linh hoạt theo mức độ ô nhiễm không khí. Khi nồng độ CO mới tăng nhẹ, quạt chỉ vận hành ở tốc độ thấp nhằm tiết kiệm điện năng và giảm tiếng ồn. Khi nồng độ CO tăng cao hơn, hệ thống tự động chuyển sang tốc độ cao để nhanh chóng đưa khí độc ra khỏi khu vực.

Giải pháp này giúp giảm chi phí vận hành, kéo dài tuổi thọ quạt thông gió và duy trì môi trường không khí an toàn trong các tầng hầm và bãi đỗ xe.

Cấu tạo của tủ điều khiển khí CO 64 kênh

Tùy theo yêu cầu của từng dự án, tủ có thể được tích hợp PLC công nghiệp hoặc bộ điều khiển chuyên dụng, màn hình HMI cảm ứng, nguồn 24VDC, MCB bảo vệ, relay trung gian, contactor, bộ điều khiển quạt 2 tốc độ, còi, đèn cảnh báo và các module truyền thông mở rộng.

Các chức năng tiêu chuẩn gồm hiển thị nồng độ CO của 64 cảm biến, cảnh báo mức thấp và mức cao, báo lỗi từng cảm biến, điều khiển quạt tốc độ thấp, điều khiển quạt tốc độ cao, reset cảnh báo, tắt còi và truyền dữ liệu về hệ thống quản lý tòa nhà.

Tín hiệu cảm biến hỗ trợ

Tủ điều khiển khí CO 64 kênh hỗ trợ các chuẩn tín hiệu đầu vào phổ biến như 4-20mA, 0-10V và RS-485 Modbus RTU.

Trong đó, tín hiệu 4-20mA phù hợp với các hệ thống cần truyền tín hiệu khoảng cách xa và chống nhiễu tốt. Đối với Modbus RTU, tủ có thể đọc đồng thời giá trị đo, trạng thái hoạt động, tình trạng lỗi và các thông số chẩn đoán của từng cảm biến trên cùng một đường truyền RS-485, giúp giảm đáng kể số lượng dây tín hiệu khi triển khai hệ thống lớn.

Cảnh báo và kết nối BMS

Khi bất kỳ kênh nào vượt ngưỡng cảnh báo, tủ sẽ kích hoạt còi, đèn chớp, quạt hút, quạt cấp gió hoặc các thiết bị liên động khác theo chương trình đã cài đặt. Đồng thời, tủ xuất tín hiệu Alarm và Fault về hệ thống BMS, tủ PCCC hoặc phòng điều khiển trung tâm.

Đối với các dự án quy mô lớn, tủ có thể hỗ trợ Modbus RTU, BACnet, Ethernet/IP hoặc các giao thức truyền thông khác để truyền giá trị đo của từng kênh, trạng thái quạt, lịch sử cảnh báo và trạng thái hoạt động của toàn bộ hệ thống.

Ứng dụng của tủ điều khiển khí CO 64 kênh

Tủ điều khiển khí CO 64 kênh phù hợp với các tầng hầm chung cư cao tầng, bãi đỗ xe nhiều tầng, sân bay, trung tâm thương mại, bệnh viện, khu công nghiệp, nhà máy sản xuất, trung tâm logistics, đường hầm giao thông và các công trình có diện tích lớn.

Một tủ có thể quản lý 64 khu vực độc lập hoặc 64 vị trí giám sát, giúp giảm số lượng tủ điều khiển cần lắp đặt, tiết kiệm không gian phòng kỹ thuật và đơn giản hóa công tác quản lý. Đối với các dự án đặc biệt lớn, nhiều tủ 64 kênh có thể kết nối với nhau để tạo thành hệ thống giám sát tập trung hàng trăm cảm biến.

Ưu điểm của tủ điều khiển khí CO 64 kênh

Tủ giúp giám sát tập trung số lượng lớn cảm biến CO trên cùng một hệ thống, tự động điều khiển quạt theo nồng độ khí, tiết kiệm điện năng, giảm chi phí vận hành và hạn chế thao tác thủ công.

Màn hình HMI cảm ứng cho phép người vận hành theo dõi trực quan giá trị của từng cảm biến, trạng thái quạt, lịch sử cảnh báo và vị trí phát sinh sự cố. Khả năng mở rộng linh hoạt cùng khả năng tích hợp với BMS hoặc SCADA giúp tủ phù hợp với các công trình thông minh và các dự án quy mô rất lớn.

Thông số kỹ thuật của tủ điều khiển khí CO 64 kênh điển hình

• Số kênh: Tối đa 64 cảm biến CO đầu vào
• Tín hiệu đầu vào: 4-20mA, 0-10V hoặc RS-485 Modbus RTU (tùy chọn)
• Relay điều khiển quạt tốc độ 1 (tùy chọn)
• Relay điều khiển quạt tốc độ 2 (tùy chọn)
• Relay Alarm (tùy chọn)
• Relay Fault (tùy chọn)
• Hiển thị HMI cảm ứng hoặc LCD (tùy chọn)
• Còi và đèn cảnh báo tích hợp (tùy chọn)
• Cấp bảo vệ IP54 hoặc IP65 (tùy chọn)
• Điện áp cấp: 220VAC hoặc 24VDC
• Kết nối BMS qua Modbus RTU, BACnet, Ethernet hoặc các giao thức truyền thông khác (tùy chọn)

Thiết kế tủ điều khiển khí CO 64 kênh theo yêu cầu

Sensors Việt Nam chuyên thiết kế và chế tạo tủ điều khiển khí CO 64 kênh theo yêu cầu của từng dự án. Tủ có thể được cấu hình linh hoạt theo số lượng cảm biến, loại tín hiệu đầu vào, công suất quạt, chế độ điều khiển quạt 2 tốc độ, yêu cầu hiển thị HMI, giao thức truyền thông, cấp bảo vệ IP và phương án điều khiển của từng công trình.

Giải pháp có thể bao gồm cảm biến khí CO, tủ điều khiển, còi đèn cảnh báo, lập trình PLC, màn hình HMI, sơ đồ nguyên lý, đấu nối, chạy thử, hướng dẫn vận hành và tích hợp với hệ thống BMS hoặc SCADA. Đây là giải pháp tối ưu cho các công trình yêu cầu giám sát tập trung số lượng lớn cảm biến khí CO, giúp đảm bảo an toàn, tiết kiệm năng lượng và nâng cao hiệu quả vận hành của toàn bộ hệ thống thông gió.
