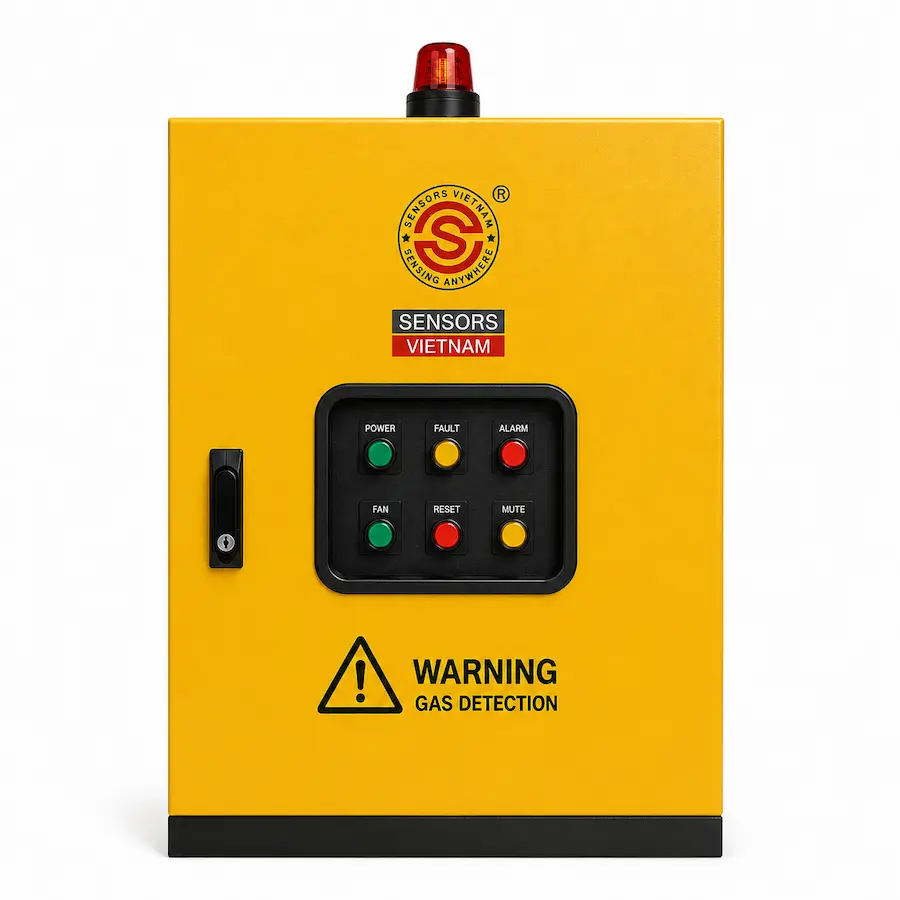

Tủ điều khiển khí CO 32 kênh là bộ điều khiển trung tâm dùng để tiếp nhận, giám sát và xử lý tín hiệu từ tối đa 32 cảm biến khí CO. Thiết bị có nhiệm vụ theo dõi liên tục nồng độ khí Carbon Monoxide trong không khí, phát cảnh báo khi khí CO vượt ngưỡng cài đặt và tự động điều khiển hệ thống quạt thông gió 2 tốc độ nhằm duy trì chất lượng không khí và đảm bảo an toàn cho người sử dụng.

Tủ thường được lắp đặt tại tầng hầm chung cư quy mô lớn, bãi đỗ xe nhiều tầng, trung tâm thương mại, bệnh viện, sân bay, nhà máy, kho logistics và các công trình có diện tích rộng cần giám sát nhiều khu vực cùng lúc. Với khả năng quản lý đồng thời 32 đầu dò, tủ đáp ứng tốt các dự án có quy mô lớn hoặc yêu cầu giám sát tập trung.

Nguyên lý hoạt động của tủ điều khiển khí CO 32 kênh

Các cảm biến khí CO được lắp đặt tại từng khu vực cần giám sát và liên tục truyền tín hiệu về tủ điều khiển thông qua ngõ ra 4-20mA, 0-10V hoặc RS-485 Modbus RTU. Tủ sẽ hiển thị nồng độ CO của 32 kênh trên màn hình HMI hoặc LCD và liên tục so sánh giá trị đo với các ngưỡng cảnh báo đã được cài đặt.

Khi nồng độ CO ở mức thấp, hệ thống quạt có thể dừng hoặc vận hành ở tốc độ thấp tùy theo yêu cầu của dự án. Khi bất kỳ kênh nào đạt ngưỡng cảnh báo thứ nhất, tủ sẽ kích hoạt quạt chạy tốc độ thấp để tăng cường thông gió. Nếu nồng độ CO tiếp tục tăng và đạt ngưỡng cảnh báo thứ hai, hệ thống sẽ tự động chuyển quạt sang tốc độ cao, đồng thời kích hoạt còi, đèn báo và truyền tín hiệu cảnh báo về hệ thống BMS.

Ví dụ, hệ thống có thể được cài đặt để quạt chạy tốc độ thấp tại 25 ppm và chuyển sang tốc độ cao tại 50 ppm. Các giá trị này có thể thay đổi theo tiêu chuẩn thiết kế và yêu cầu vận hành của từng công trình.

Điều khiển quạt 2 tốc độ theo nồng độ CO

Điều khiển quạt 2 tốc độ giúp hệ thống thông gió phản ứng linh hoạt theo mức độ ô nhiễm không khí. Khi nồng độ CO mới tăng nhẹ, quạt vận hành ở tốc độ thấp để duy trì chất lượng không khí và giảm điện năng tiêu thụ. Khi nồng độ CO tăng cao hơn, tủ tự động chuyển sang tốc độ cao nhằm nhanh chóng đưa khí độc ra khỏi khu vực.

Giải pháp này giúp tiết kiệm điện năng, giảm tiếng ồn, tăng tuổi thọ động cơ quạt và tối ưu chi phí vận hành cho toàn bộ hệ thống thông gió tầng hầm.

Cấu tạo của tủ điều khiển khí CO 32 kênh

Tùy theo yêu cầu của từng dự án, tủ có thể được tích hợp PLC hoặc bộ điều khiển chuyên dụng, màn hình HMI cảm ứng hoặc LCD, nguồn 24VDC, MCB bảo vệ, relay trung gian, contactor, bộ điều khiển quạt 2 tốc độ, còi, đèn cảnh báo và module truyền thông.

Các chức năng phổ biến gồm hiển thị nồng độ CO của 32 cảm biến, cảnh báo mức thấp và mức cao, báo lỗi cảm biến, điều khiển quạt tốc độ thấp, điều khiển quạt tốc độ cao, reset cảnh báo, tắt còi và truyền dữ liệu về hệ thống BMS.

Tín hiệu cảm biến hỗ trợ

Tủ điều khiển khí CO 32 kênh hỗ trợ nhiều chuẩn tín hiệu đầu vào như 4-20mA, 0-10V và RS-485 Modbus RTU.

Trong đó, tín hiệu 4-20mA được sử dụng phổ biến nhờ khả năng truyền xa, chống nhiễu tốt và dễ phát hiện tình trạng đứt dây. Khi sử dụng Modbus RTU, tủ có thể đọc đồng thời nồng độ CO, trạng thái hoạt động, tình trạng lỗi và các thông số chẩn đoán của từng cảm biến trên cùng một đường truyền RS-485, giúp giảm số lượng dây dẫn và thuận tiện hơn khi triển khai hệ thống có nhiều điểm đo.

Cảnh báo và kết nối BMS

Khi nồng độ CO vượt ngưỡng cài đặt tại bất kỳ kênh nào, tủ có thể kích hoạt còi, đèn chớp, quạt hút, quạt cấp gió hoặc các thiết bị liên động khác. Đồng thời hệ thống xuất tiếp điểm Alarm và Fault về BMS, tủ PCCC hoặc phòng điều khiển trung tâm.

Đối với các dự án yêu cầu giám sát tập trung, tủ có thể hỗ trợ Modbus RTU, BACnet hoặc các giao thức truyền thông khác để truyền giá trị đo của từng kênh, trạng thái quạt, lịch sử cảnh báo và tình trạng hoạt động của toàn bộ hệ thống.

Ứng dụng của tủ điều khiển khí CO 32 kênh

Tủ điều khiển khí CO 32 kênh phù hợp cho tầng hầm chung cư quy mô lớn, bãi đỗ xe nhiều tầng, trung tâm thương mại, bệnh viện, sân bay, nhà máy, kho logistics, đường hầm và các khu vực có sử dụng động cơ đốt trong.

Một tủ có thể quản lý 32 khu vực độc lập hoặc 32 vị trí giám sát trong cùng một công trình, giúp giảm số lượng tủ điều khiển, tiết kiệm chi phí đầu tư và thuận tiện cho công tác quản lý. Đối với các dự án rất lớn, nhiều tủ 32 kênh có thể kết nối với nhau thông qua mạng truyền thông để xây dựng hệ thống giám sát tập trung hàng trăm điểm đo.

Ưu điểm của tủ điều khiển khí CO 32 kênh

Tủ giúp giám sát tập trung số lượng lớn cảm biến CO trên cùng một hệ thống, tự động điều khiển quạt theo nồng độ khí, tiết kiệm điện năng, giảm tiếng ồn và hạn chế thao tác vận hành thủ công.

Việc tích hợp màn hình HMI còn giúp người vận hành dễ dàng theo dõi giá trị của từng kênh, kiểm tra trạng thái quạt, xác định nhanh vị trí phát sinh cảnh báo và xử lý sự cố kịp thời. Khả năng mở rộng linh hoạt và kết nối với hệ thống BMS hoặc SCADA giúp đáp ứng hiệu quả các công trình quy mô lớn và các dự án yêu cầu quản lý tập trung.

Thông số kỹ thuật của tủ điều khiển khí CO 32 kênh điển hình

• Số kênh: Tối đa 32 cảm biến CO đầu vào
• Tín hiệu đầu vào: 4-20mA, 0-10V hoặc RS-485 Modbus RTU (tùy chọn)
• Relay điều khiển quạt tốc độ 1 (tùy chọn)
• Relay điều khiển quạt tốc độ 2 (tùy chọn)
• Relay Alarm (tùy chọn)
• Relay Fault (tùy chọn)
• Hiển thị HMI cảm ứng hoặc LCD (tùy chọn)
• Còi và đèn cảnh báo tích hợp (tùy chọn)
• Cấp bảo vệ IP54 hoặc IP65 (tùy chọn)
• Điện áp cấp: 220VAC hoặc 24VDC
• Kết nối BMS qua Modbus RTU, BACnet hoặc Ethernet (tùy chọn)

Thiết kế tủ điều khiển khí CO 32 kênh theo yêu cầu

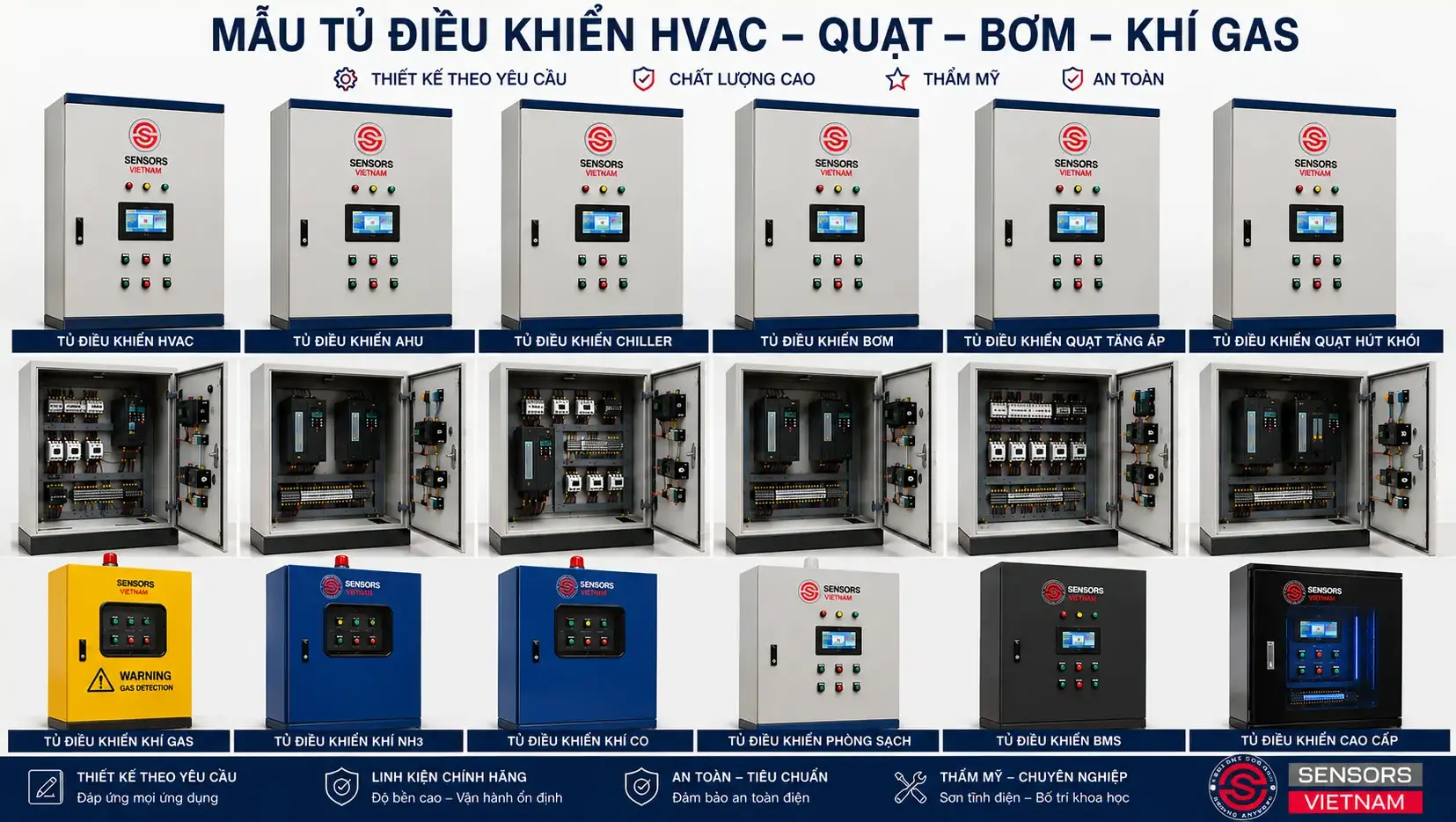

Sensors Việt Nam chuyên thiết kế và chế tạo tủ điều khiển khí CO 32 kênh theo yêu cầu của từng dự án. Tủ có thể được cấu hình linh hoạt theo số lượng cảm biến, loại tín hiệu đầu vào, công suất quạt, chế độ điều khiển quạt 2 tốc độ, yêu cầu hiển thị HMI, giao thức truyền thông BMS và cấp bảo vệ IP.

Giải pháp có thể bao gồm cảm biến khí CO, tủ điều khiển, còi đèn cảnh báo, lập trình PLC, sơ đồ nguyên lý, đấu nối, chạy thử và hỗ trợ vận hành, giúp khách hàng triển khai đồng bộ hệ thống giám sát khí CO và điều khiển thông gió tầng hầm một cách an toàn, ổn định và hiệu quả. Đối với các công trình có quy mô đặc biệt lớn, nhiều tủ 32 kênh có thể được kết nối về hệ thống BMS hoặc SCADA để quản lý tập trung hàng trăm cảm biến khí CO trên cùng một nền tảng điều khiển.
