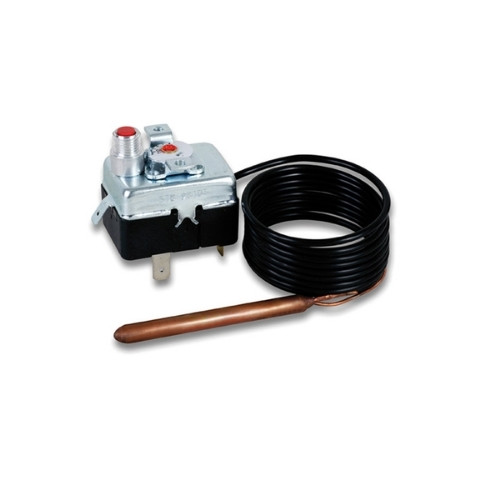

Công tắc nhiệt độ dạng dây 961-11338-00A (Capillary limit thermostat with screwdriver adjustment) của thương hiệu Fantini Cosmi - Ý là thiết bị điều khiển và giới hạn nhiệt độ sử dụng đầu dò dạng bulb kết hợp dây mao dẫn (capillary), cho phép truyền tín hiệu nhiệt chính xác từ vị trí đo về bộ điều khiển.Thiết bị thuộc dòng TG400 - series 961, được thiết kế cho các ứng dụng HVAC và công nghiệp yêu cầu kiểm soát nhiệt độ linh hoạt, ổn định và dễ dàng hiệu chỉnh.
- 961: Dòng thermostat điều chỉnh bằng tua vít (adjustable) kết hợp manual reset, không tích hợp chức năng safety (fail-safe).
- 11338-00A: Cấu hình dải nhiệt 90 ÷ 110°C, chiều dài capillary 1500 mm.
CẤU TẠO CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-00A
Công tắc nhiệt độ 961-11338-00A được thiết kế với cấu trúc cơ khí bền bỉ, tối ưu cho môi trường công nghiệp và hệ thống HVAC yêu cầu độ ổn định cao. Sản phẩm bao gồm các bộ phận chính sau:
- Đầu dò: Bulb cảm biến kích thước Ø6.5 × 73 mm, vật liệu đồng (Cu), đảm bảo khả năng truyền nhiệt nhanh và phản hồi chính xác với sự thay đổi nhiệt độ.
- Dây mao dẫn: Capillary dài 1500 mm, cấu tạo từ đồng và lớp bảo vệ PVC, cho phép lắp đặt linh hoạt ở các vị trí cách xa bộ điều khiển.
- Thân công tắc: Cơ cấu cơ khí chuyển đổi biến thiên nhiệt độ thành tín hiệu đóng/ngắt tiếp điểm, đảm bảo độ bền và độ ổn định trong vận hành lâu dài.
- Cơ cấu điều chỉnh: TYPE OF ADJUSTMENT / CALIBRATION: ADJUSTABLE (screwdriver adjustment - điều chỉnh bằng tua vít, cho phép cài đặt chính xác nhiệt độ trong dải hoạt động).
- Cơ chế reset: Manual reset (reset bằng tay), yêu cầu thao tác thủ công sau khi thiết bị tác động để đảm bảo kiểm soát vận hành.
- Tiếp điểm: ON/OFF + service contact, là tiếp điểm chuyên dụng cho mạch điều khiển (PLC, relay, BMS), đảm bảo khả năng đóng/ngắt ổn định với tín hiệu dòng nhỏ. Model này không sử dụng tiếp điểm mạ vàng (gold plated), do đó phù hợp với ứng dụng điều khiển tiêu chuẩn thay vì tín hiệu cực thấp.
NGUYÊN LÝ HOẠT ĐỘNG CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-00A
Công tắc nhiệt độ Fantini Cosmi hoạt động dựa trên nguyên lý giãn nở nhiệt của chất lỏng trong hệ kín gồm bulb và capillary. Khi nhiệt độ tại đầu dò thay đổi, áp suất trong hệ thống biến thiên và tác động đến cơ cấu cơ khí bên trong, từ đó làm thay đổi trạng thái tiếp điểm.
Khi nhiệt độ đạt giá trị cài đặt trong dải 90 ÷ 110 °C:
- Tiếp điểm chuyển trạng thái để điều khiển hoặc ngắt thiết bị
Sau khi tác động:
- Thiết bị yêu cầu reset thủ công để trở lại trạng thái hoạt động
THÔNG SỐ KỸ THUẬT CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-00A
- Model: 961-11338-00A
- Loại: Capillary limit thermostat (adjustable, manual reset)
- Dải nhiệt độ: 90 ÷ 110 °C
- TYPE OF ADJUSTMENT / CALIBRATION: ADJUSTABLE (screwdriver)
- Tiếp điểm: ON/OFF + service contact
- Kích thước đầu dò: Ø6.5 × 73 mm
- Vật liệu đầu dò: Đồng (Cu)
- Chiều dài capillary: 1500 mm
- Vật liệu capillary: Cu + PVC
- Điện áp tiếp điểm: 16(4)A / 250VAC; 6(1)A / 400VAC
- Độ bảo vệ: Theo tiêu chuẩn CE (PED)
- Xuất xứ: Fantini Cosmi - Italy
ỨNG DỤNG CỦA CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-00A
Công tắc nhiệt độ 961-11338-00A được ứng dụng rộng rãi trong các hệ thống yêu cầu kiểm soát và điều chỉnh nhiệt độ chính xác:
- Hệ thống HVAC công nghiệp và thương mại
- Lò sấy, thiết bị gia nhiệt
- Hệ thống không khí nóng và xử lý khí
- Ứng dụng điều khiển nhiệt độ theo dải
- Hệ thống điều khiển sử dụng PLC, relay hoặc BMS
