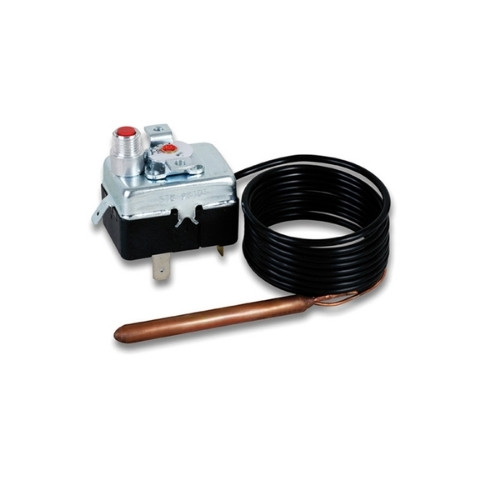

Công tắc nhiệt độ dạng dây 961-90328-00A (Capillary limit thermostat with screwdriver adjustment) của thương hiệu Fantini Cosmi - Ý là thiết bị điều khiển và giới hạn nhiệt độ sử dụng đầu dò dạng bulb kết hợp dây mao dẫn (capillary), giúp truyền tín hiệu nhiệt chính xác từ vị trí đo về bộ điều khiển. Thiết bị thuộc dòng TG400 - series 961, phù hợp cho các ứng dụng HVAC và công nghiệp yêu cầu kiểm soát nhiệt độ ở mức trung bình - thấp.
- 961: Dòng thermostat adjustable bằng tua vít + manual reset, không phải safety (fail-safe).
- 90328-00A: Dải nhiệt 70 ÷ 90°C, capillary dài 1000 mm, đầu dò Ø6.5 × 73 mm.
CẤU TẠO CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-90328-00A
Công tắc nhiệt độ 961-90328-00A được thiết kế với cấu trúc cơ khí bền bỉ, phù hợp môi trường công nghiệp và hệ thống HVAC. Sản phẩm gồm các bộ phận chính sau:
- Đầu dò: Bulb cảm biến Ø6.5 × 73 mm, vật liệu đồng (Cu), cho khả năng truyền nhiệt nhanh và độ chính xác cao.
- Dây mao dẫn: Capillary dài 1000 mm, vật liệu Cu + PVC, cho phép lắp đặt linh hoạt.
- Thân công tắc: Cơ cấu cơ khí chuyển đổi biến thiên nhiệt độ thành tín hiệu đóng/ngắt tiếp điểm.
- Cơ cấu điều chỉnh: TYPE OF ADJUSTMENT / CALIBRATION: ADJUSTABLE (screwdriver adjustment - điều chỉnh bằng tua vít trong dải nhiệt).
- Cơ chế reset: Manual reset (reset bằng tay), yêu cầu thao tác sau khi thiết bị tác động.
- Tiếp điểm: ON/OFF + service contact (SPDT - C/NO/NC), cho phép đóng/ngắt ổn định trong mạch điều khiển (PLC, relay, BMS). Model này KHÔNG có mạ vàng (gold plated), khác với dòng 963 cao cấp hơn.
NGUYÊN LÝ HOẠT ĐỘNG CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-90328-00A
Thiết bị hoạt động dựa trên nguyên lý giãn nở nhiệt của chất lỏng trong hệ kín (bulb + capillary). Khi nhiệt độ tại đầu dò thay đổi, áp suất bên trong biến thiên và tác động đến cơ cấu tiếp điểm.
Khi nhiệt độ đạt giá trị cài đặt trong dải 70 ÷ 90 °C:
- Tiếp điểm chuyển trạng thái → điều khiển hoặc ngắt thiết bị
Sau khi tác động:
- Thiết bị yêu cầu reset thủ công để hoạt động lại
THÔNG SỐ KỸ THUẬT CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-90328-00A
- Model: 961-90328-00A
- Loại: Capillary limit thermostat (adjustable, manual reset)
- Dải nhiệt độ: 70 ÷ 90 °C
- TYPE OF ADJUSTMENT / CALIBRATION: ADJUSTABLE (screwdriver)
- Tiếp điểm: ON/OFF + service contact
- Kích thước đầu dò: Ø6.5 × 73 mm
- Vật liệu đầu dò: Đồng (Cu)
- Chiều dài capillary: 1000 mm
- Vật liệu capillary: Cu + PVC
- Điện áp tiếp điểm: 16(4)A / 250VAC; 6(1)A / 400VAC
- Độ bảo vệ: Theo tiêu chuẩn CE (PED)
- Xuất xứ: Fantini Cosmi - Italy
ỨNG DỤNG CỦA CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-90328-00A
Công tắc nhiệt độ 961-90328-00A được sử dụng trong các hệ thống yêu cầu kiểm soát nhiệt độ ở mức trung bình thấp:
- Hệ thống HVAC công nghiệp và dân dụng
- Thiết bị gia nhiệt nhiệt độ thấp - trung bình
- Hệ thống không khí nóng
- Ứng dụng điều khiển nhiệt độ theo dải
- Hệ thống điều khiển PLC, relay hoặc BMS
MUA CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-90328-00A TẠI SENSORS VIỆT NAM
Để sở hữu Công tắc nhiệt độ dạng dây 961-90328-00A chính hãng từ Fantini Cosmi, quý khách hãy liên hệ Sensors Việt Nam để được tư vấn kỹ thuật, báo giá tốt và hỗ trợ lựa chọn model phù hợp.
