Công tắc nhiệt độ dạng dây 961-90338-00A (Capillary limit thermostat with screwdriver adjustment) của thương hiệu Fantini Cosmi - Ý là thiết bị điều khiển và giới hạn nhiệt độ sử dụng đầu dò dạng bulb kết hợp dây mao dẫn (capillary), cho phép truyền tín hiệu nhiệt chính xác từ vị trí đo về bộ điều khiển. Thiết bị thuộc dòng TG400 - series 961, được thiết kế cho các ứng dụng HVAC và công nghiệp yêu cầu kiểm soát nhiệt độ ổn định trong dải nhiệt trung bình thấp. Thiết bị thuộc dòng TG400 - series 961, được thiết kế cho các ứng dụng HVAC và công nghiệp yêu cầu kiểm soát nhiệt độ ổn định trong dải nhiệt trung bình thấp.
- 961: Dòng thermostat adjustable bằng tua vít + manual reset (không phải safety/fail-safe).
- 90338-00A: Dải nhiệt 70 ÷ 90°C, capillary dài 1500 mm, đầu dò Ø6.5 × 73 mm.

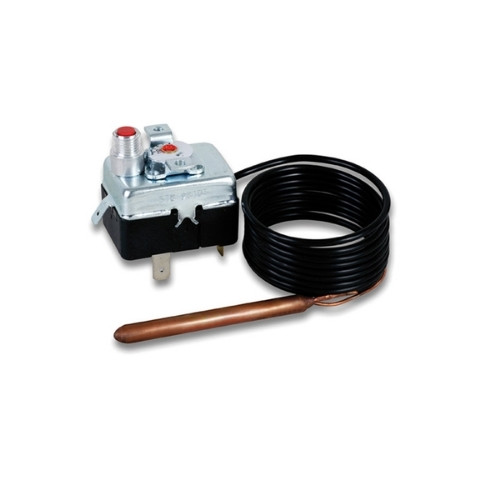

CẤU TẠO CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-90338-00A
Công tắc nhiệt độ 961-90338-00A được thiết kế với cấu trúc cơ khí bền bỉ, phù hợp môi trường công nghiệp và hệ thống HVAC yêu cầu độ ổn định cao. Sản phẩm gồm các bộ phận chính sau:
- Đầu dò: Bulb cảm biến Ø6.5 × 73 mm, vật liệu đồng (Cu), cho khả năng truyền nhiệt nhanh và phản hồi chính xác.
- Dây mao dẫn: Capillary dài 1500 mm, vật liệu Cu + PVC, cho phép lắp đặt linh hoạt ở khoảng cách xa vùng đo.
- Thân công tắc: Cơ cấu cơ khí chuyển đổi biến thiên nhiệt độ thành tín hiệu đóng/ngắt tiếp điểm, đảm bảo độ bền và độ ổn định cao.
- Cơ cấu điều chỉnh: TYPE OF ADJUSTMENT / CALIBRATION: ADJUSTABLE (screwdriver adjustment - điều chỉnh bằng tua vít, cho phép cài đặt chính xác trong dải nhiệt).
- Cơ chế reset: Manual reset (reset bằng tay), yêu cầu thao tác thủ công sau khi thiết bị tác động nhằm đảm bảo an toàn vận hành.
- Tiếp điểm: ON/OFF + service contact (SPDT - C/NO/NC), phù hợp cho mạch điều khiển PLC, relay hoặc BMS, đảm bảo đóng/ngắt ổn định với tín hiệu dòng nhỏ. Model này KHÔNG có tiếp điểm mạ vàng (gold plated).
NGUYÊN LÝ HOẠT ĐỘNG CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-90338-00A
Thiết bị hoạt động dựa trên nguyên lý giãn nở nhiệt của chất lỏng trong hệ kín (bulb + capillary). Khi nhiệt độ tại đầu dò thay đổi, áp suất trong hệ thống biến thiên và tác động đến cơ cấu cơ khí, từ đó làm thay đổi trạng thái tiếp điểm.
Khi nhiệt độ đạt giá trị cài đặt trong dải 70 ÷ 90 °C:
- Tiếp điểm chuyển trạng thái → điều khiển hoặc ngắt thiết bị
Sau khi tác động:
- Thiết bị yêu cầu reset thủ công để hoạt động trở lại
THÔNG SỐ KỸ THUẬT CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-90338-00A
- Model: 961-90338-00A
- Loại: Capillary limit thermostat (adjustable, manual reset)
- Dải nhiệt độ: 70 ÷ 90 °C
- TYPE OF ADJUSTMENT / CALIBRATION: ADJUSTABLE (screwdriver)
- Tiếp điểm: ON/OFF + service contact
- Kích thước đầu dò: Ø6.5 × 73 mm
- Vật liệu đầu dò: Đồng (Cu)
- Chiều dài capillary: 1500 mm
- Vật liệu capillary: Cu + PVC
- Điện áp tiếp điểm: 16(4)A / 250VAC; 6(1)A / 400VAC
- Độ bảo vệ: Theo tiêu chuẩn CE (PED)
- Xuất xứ: Fantini Cosmi - Italy
ỨNG DỤNG CỦA CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-90338-00A
Công tắc nhiệt độ 961-90338-00A được ứng dụng rộng rãi trong các hệ thống yêu cầu kiểm soát nhiệt độ ổn định ở mức trung bình:
- Hệ thống HVAC công nghiệp và dân dụng
- Thiết bị gia nhiệt nhiệt độ thấp - trung bình
- Hệ thống không khí nóng
- Ứng dụng điều khiển nhiệt độ theo dải
- Hệ thống điều khiển PLC, relay, BMS
