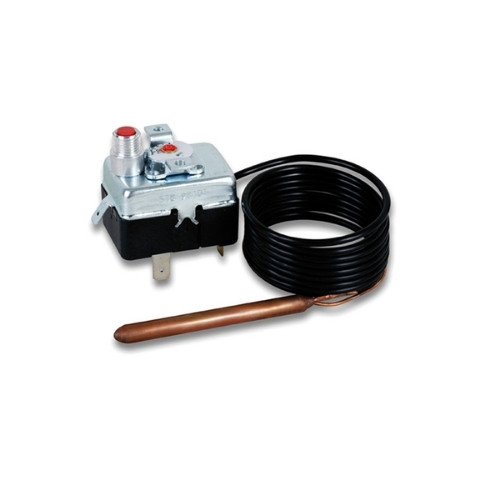

Công tắc nhiệt độ dạng dây 961-11338-20B (Capillary chimney / flue gas limit thermostat) của thương hiệu Fantini Cosmi - Ý là thiết bị điều khiển và giới hạn nhiệt độ sử dụng đầu dò dạng bulb kết hợp dây mao dẫn, cho phép đo và kiểm soát nhiệt độ khí nóng trong ống khói hoặc đường khí thải. Thiết bị thuộc dòng TG400 - series 961, tích hợp điều chỉnh bằng tua vít và reset bằng tay, phù hợp cho hệ thống lò đốt, boiler và ống khói yêu cầu kiểm soát nhiệt độ ổn định.
961: Dòng thermostat adjustable bằng tua vít (screwdriver) + manual reset, không phải safety (fail-safe).
11338-20B: Model chuyên dụng chimney limiter, dải nhiệt 70 ÷ 110°C, capillary dài 1500 mm, đầu dò Ø5 × 90 mm.
CẤU TẠO CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-20B
Công tắc nhiệt độ 961-11338-20B được thiết kế chuyên dụng cho môi trường khí nóng và ống khói, đảm bảo độ bền và độ ổn định cao trong vận hành. Sản phẩm gồm các bộ phận chính sau:
- Đầu dò: Bulb cảm biến Ø5 × 90 mm, thiết kế dài và nhỏ, phù hợp lắp trực tiếp trong dòng khí nóng hoặc ống khói.
- Dây mao dẫn: Capillary dài 1500 mm, vật liệu Cu + PVC, cho phép lắp đặt linh hoạt cách xa vùng nhiệt cao.
- Thân công tắc: Cơ cấu cơ khí bền bỉ, phù hợp môi trường công nghiệp.
- Cơ cấu điều chỉnh: TYPE OF ADJUSTMENT / CALIBRATION: ADJUSTABLE (screwdriver adjustment - điều chỉnh bằng tua vít trong dải nhiệt).
- Cơ chế reset: Manual reset (reset bằng tay), yêu cầu thao tác sau khi thiết bị tác động.
- Tiếp điểm: ON/OFF + service contact (SPDT - C/NO/NC), cho phép đóng/ngắt ổn định trong mạch điều khiển (PLC, relay, BMS). Model này KHÔNG có mạ vàng (gold plated).
- Cấu hình đặc biệt: Model chimney limiter có thêm rondella và piastrina (vòng đệm + bản giữ bulb) giúp cố định đầu dò chắc chắn trong ống khói.
NGUYÊN LÝ HOẠT ĐỘNG CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-20B
Thiết bị hoạt động theo nguyên lý giãn nở chất lỏng trong hệ kín (bulb + capillary). Khi nhiệt độ khí nóng thay đổi, áp suất trong hệ thống biến thiên và tác động đến cơ cấu tiếp điểm.
Khi nhiệt độ đạt giá trị cài đặt trong dải 70 ÷ 110 °C:
- Tiếp điểm chuyển trạng thái → điều khiển hoặc ngắt thiết bị
Sau khi tác động:
- Thiết bị yêu cầu reset thủ công để hoạt động lại
THÔNG SỐ KỸ THUẬT CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-20B
- Model: 961-11338-20B
- Loại: Capillary chimney / flue gas limit thermostat (adjustable, manual reset)
- Dải nhiệt độ: 70 ÷ 110 °C
- TYPE OF ADJUSTMENT / CALIBRATION: ADJUSTABLE (screwdriver)
- Tiếp điểm: ON/OFF + service contact (SPDT)
- Kích thước đầu dò: Ø5 × 90 mm
- Vật liệu đầu dò: Đồng (Cu)
- Chiều dài capillary: 1500 mm
- Vật liệu capillary: Cu + PVC
- Điện áp tiếp điểm: 16(4)A / 250VAC; 6(1)A / 400VAC
- Độ bảo vệ: Theo tiêu chuẩn CE (PED)
- Xuất xứ: Fantini Cosmi - Italy
ỨNG DỤNG CỦA CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-20B
Công tắc nhiệt độ 961-11338-20B được thiết kế chuyên dụng cho các hệ thống khí nóng và khí thải:
- Hệ thống ống khói (chimney systems)
- Lò đốt, lò sưởi
- Boiler, hệ thống đốt nhiên liệu
- Đường ống khí nóng
- Hệ thống kiểm soát nhiệt khí thải
