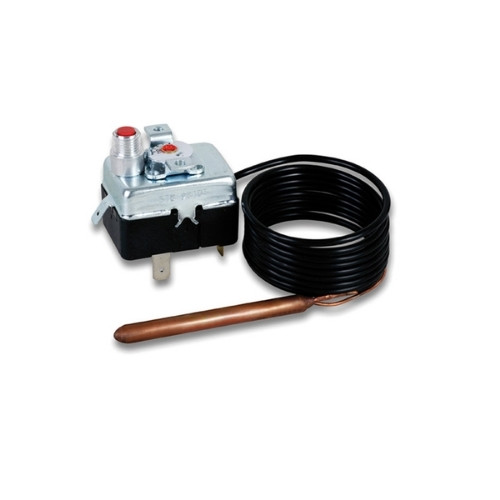

Công tắc nhiệt độ dạng dây 961-11338-V0A (Capillary limit thermostat with screwdriver adjustment) của thương hiệu Fantini Cosmi - Ý là thiết bị điều khiển và giới hạn nhiệt độ sử dụng đầu dò dạng bulb kết hợp dây mao dẫn (capillary), giúp truyền tín hiệu nhiệt từ vị trí đo về bộ điều khiển một cách chính xác. Thiết bị thuộc dòng TG400 - series 961, phù hợp cho các ứng dụng HVAC và công nghiệp yêu cầu kiểm soát nhiệt độ linh hoạt, ổn định và chính xác.
- 961: Dòng thermostat adjustable bằng tua vít + manual reset (không phải safety/fail-safe).
- A11338-V0A: Dải nhiệt 90 ÷ 110°C, capillary dài 1500 mm
CẤU TẠO CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-V0A
Công tắc nhiệt độ 961-11338-V0A được thiết kế với cấu trúc cơ khí bền bỉ, phù hợp cho môi trường công nghiệp và hệ thống HVAC yêu cầu độ ổn định cao. Sản phẩm gồm các bộ phận chính sau:
- Đầu dò: Bulb cảm biến Ø6.5 × 73 mm, vật liệu đồng (Cu), cho khả năng truyền nhiệt nhanh và phản hồi chính xác.
- Dây mao dẫn: Capillary dài 1500 mm, vật liệu Cu + PVC, cho phép lắp đặt linh hoạt ở khoảng cách xa.
- Thân công tắc: Cơ cấu cơ khí chuyển đổi tín hiệu nhiệt thành đóng/ngắt tiếp điểm, đảm bảo độ bền và ổn định.
- Cơ cấu điều chỉnh: TYPE OF ADJUSTMENT / CALIBRATION: ADJUSTABLE (screwdriver adjustment - điều chỉnh bằng tua vít trong dải nhiệt cho phép).
- Cơ chế reset: Manual reset (reset bằng tay), yêu cầu thao tác sau khi thiết bị tác động để đảm bảo kiểm soát vận hành.
- Tiếp điểm: ON/OFF + service contact, là tiếp điểm chuyên dụng cho mạch điều khiển (PLC, relay, BMS), đảm bảo đóng/ngắt ổn định với tín hiệu dòng nhỏ. Model này KHÔNG có mạ vàng (gold plated), khác với dòng 963 cao cấp hơn.
NGUYÊN LÝ HOẠT ĐỘNG CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-V0A
Thiết bị hoạt động dựa trên nguyên lý giãn nở chất lỏng trong hệ kín (bulb + capillary). Khi nhiệt độ tại đầu dò thay đổi, áp suất biến thiên và tác động đến cơ cấu tiếp điểm.
Khi nhiệt độ đạt giá trị cài đặt trong dải 90 ÷ 110 °C:
- Tiếp điểm chuyển trạng thái → điều khiển hoặc ngắt thiết bị
Sau khi tác động:
- Cần reset thủ công để thiết bị hoạt động lại
THÔNG SỐ KỸ THUẬT CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-V0A
- Model: 961-11338-V0A
- Loại: Capillary limit thermostat (adjustable, manual reset)
- Dải nhiệt độ: 90 ÷ 110 °C
- TYPE OF ADJUSTMENT / CALIBRATION: ADJUSTABLE (screwdriver)
- Tiếp điểm: ON/OFF + service contact
- Kích thước đầu dò: Ø6.5 × 73 mm
- Vật liệu đầu dò: Đồng (Cu)
- Chiều dài capillary: 1500 mm
- Vật liệu capillary: Cu + PVC
- Điện áp tiếp điểm: 16(4)A / 250VAC; 6(1)A / 400VAC
- Độ bảo vệ: Theo tiêu chuẩn CE (PED)
- Xuất xứ: Fantini Cosmi - Italia
ỨNG DỤNG CỦA CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-V0A
Công tắc nhiệt độ 961-11338-V0A được sử dụng trong các hệ thống yêu cầu điều chỉnh nhiệt độ chính xác và ổn định:
- Hệ thống HVAC công nghiệp và thương mại
- Lò sấy, thiết bị gia nhiệt
- Hệ thống không khí nóng
- Ứng dụng điều khiển nhiệt độ theo dải
- Hệ thống điều khiển PLC, relay hoặc BMS
MUA CÔNG TẮC NHIỆT ĐỘ DẠNG DÂY 961-11338-V0A TẠI SENSORS VIỆT NAM
Để sở hữu Công tắc nhiệt độ dạng dây 961-11338-V0A chính hãng từ Fantini Cosmi, quý khách hãy liên hệ Sensors Việt Nam để được tư vấn kỹ thuật, báo giá tốt và hỗ trợ lựa chọn model phù hợp với hệ thống thực tế.
