Trong hệ thống HVAC hiện đại, việc chọn đúng mô-men xoắn cho động cơ van gió sẽ ảnh hưởng trực tiếp đến hiệu quả điều khiển, độ ổn định và tuổi thọ của toàn bộ cụm van. Động cơ van gió 15 Nm được ưu tiên sử dụng cho các van gió có kích thước lớn hơn, lực cản cao hơn hoặc yêu cầu đóng/mở chắc chắn hơn so với các model 4 Nm, 5 Nm hay 8 Nm.

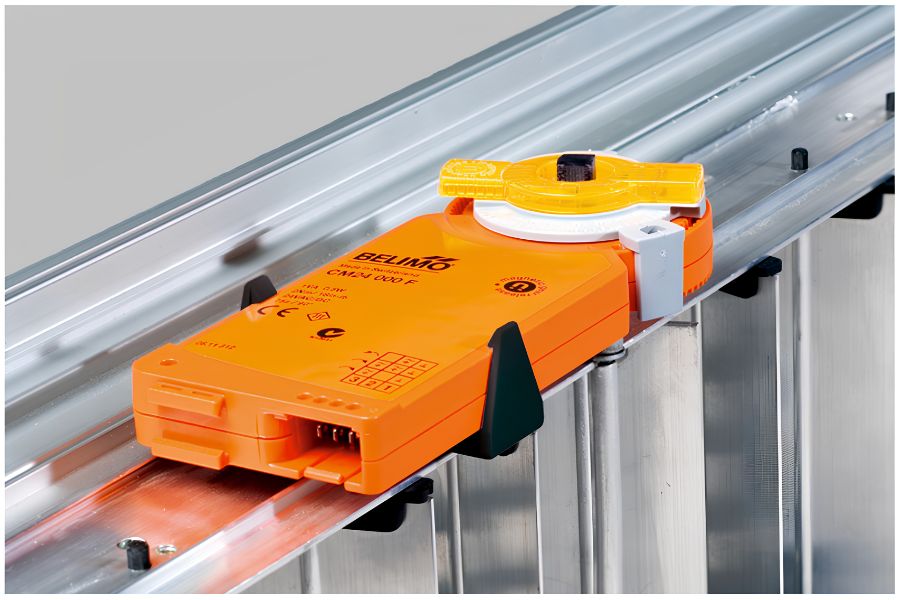

KHÁI QUÁT VỀ ĐỘNG CƠ VAN GIÓ 15 NM
Động cơ van gió nói chung là bộ truyền động điện, chuyên dùng để xoay trục damper trong hệ thống HVAC. Khi nhận lệnh từ bộ điều khiển trung tâm, thiết bị sẽ quay đến góc cần thiết để thay đổi mức độ mở của van gió. Từ đó đáp ứng đúng nhu cầu sử dụng thực tế.
Trong dòng sản phẩm này, động cơ van gió 15 Nm chính là giải pháp lý tưởng cho các damper có lực cản hoặc kích thước lớn hơn mức phổ thông. Nhờ mô-men xoắn cao hơn mà thiết bị có thể hoạt động ổn định ở những ứng dụng cần lực đóng/mở chắc chắn và phản hồi điều khiển tin cậy.
Tóm tắt đặc điểm chính của động cơ điều khiển van gió 15 Nm:
- Mô-men xoắn cao hơn trung bình, phù hợp cho damper cỡ vừa - lớn.
- Có thể hoạt động theo kiểu ON-OFF/tuyến tính (tùy model).
- Tương thích tốt với nhiều hệ thống BMS, PLC và bộ điều khiển HVAC.
- Phù hợp triển khai trong công trình dân dụng, thương mại, lẫn công nghiệp.
→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Belimo tại Việt Nam

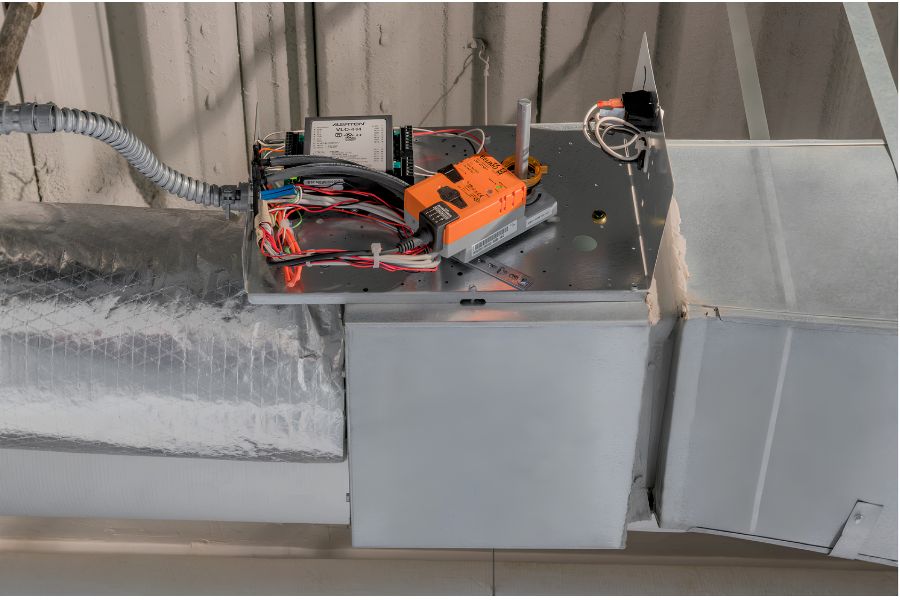

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA ĐỘNG CƠ VAN GIÓ 15 NM
Cấu tạo cơ bản
- Motor điện AC/DC → Tạo lực quay điều khiển trục van
- Bộ bánh răng giảm tốc → Chuyển đổi tốc độ
- Mạch điều khiển điện tử → Nhận và xử lý tín hiệu từ BMS/PLC
- Cơ cấu kẹp trục → Kết nối cơ học với trục damper
- Công tắc hành trình → Giới hạn góc quay đầu - cuối
- Bộ feedback vị trí → Phản hồi vị trí thực tế về bộ điều khiển
- Lò xo hồi vị (tùy model) → Đưa van về vị trí an toàn khi mất điện.
Nguyên lý vận hành
Động cơ van gió 15 Nm hoạt động thông qua 5 bước chính sau đây:
BƯỚC 1: Cảm biến/bộ điều khiển trung tâm gửi lệnh đến động cơ van gió.
BƯỚC 2: Motor quay thông qua bộ bánh răng, tạo mô-men xoắn 15 Nm.
BƯỚC 3: Lực quay truyền lên trục damper làm thay đổi góc mở van gió.
BƯỚC 4: Bộ feedback trả tín hiệu xác nhận vị trí về BMS để đóng vòng lặp điều khiển.
BƯỚC 5: (Nếu model có lò xo hồi vị) Khi mất điện, lò xo tự đưa van về vị trí fail-safe đã cài đặt.
→ Xem thêm: Động cơ van gió 3 Nm
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ 15 NM
Dưới đây là những lý do chính giúp động cơ van gió 15 Nm được nhiều người tin dùng:
- Lực kéo mạnh và ổn định: Mô-men xoắn 15 Nm xử lý tốt cho các damper cỡ vừa đến lớn, kể cả vị trí có độ cản cao.
- Điều khiển chính xác: Phiên bản tuyến tính cho phép người dùng điều tiết lưu lượng gió theo tải thực tế, không chỉ đơn thuần là đóng/mở hoàn toàn.
- Tích hợp tự động hóa linh hoạt: Hỗ trợ nhiều kiểu tín hiệu điều khiển phổ biến trong HVAC/BMS.
- Vận hành bền bỉ: Việc động cơ điều khiển van gió hoạt động đúng tải thực tế giúp giảm hao mòn bánh răng và kéo dài tuổi thọ thiết bị.
- Hỗ trợ fail-safe: Phiên bản động cơ van gió có lò xo hồi vị giúp bảo vệ hệ thống khi mất điện/có sự cố.
- Tối ưu năng lượng: Kiểm soát đúng lưu lượng gió theo nhu cầu thực tế, hạn chế tối đa tình trạng lãng phí điện năng cho hệ thống làm mát.
→ Xem thêm: Động cơ van gió và ứng dụng trong hệ thống HVAC

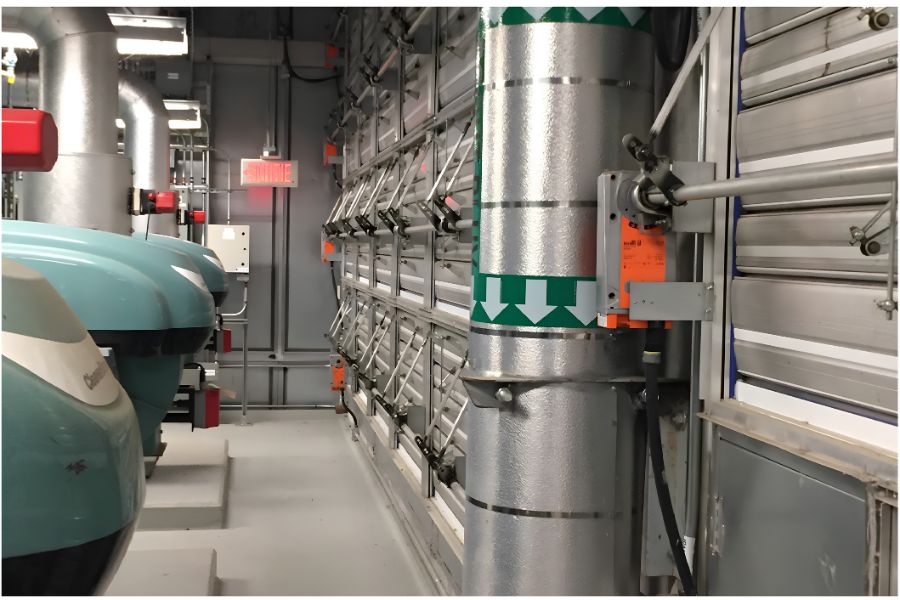

ỨNG DỤNG THỰC TẾ CỦA ĐỘNG CƠ VAN GIÓ 15 NM
Trên thực tế, động cơ van gió 15 Nm xuất hiện tại nhiều vị trí - điển hình như:
AHU/FCU: Gió cấp, gió hồi, gió tươi.
Tòa nhà thương mại: Nhánh gió theo từng tầng, khu vực.
Phòng sạch/Lab: Kiểm soát lưu lượng gió và áp suất phòng.
Nhà xưởng công nghiệp: Gió tươi, gió thải, thông gió cục bộ.
Trung tâm dữ liệu (data center): Tối ưu luồng gió làm mát, giảm tải cooling.
PCCC/hút khói: Smoke damper, fire damper (ưu tiên loại động cơ điều khiển van gió 15 Nm có lò xo hồi vị).
→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Nenutec tại Việt Nam

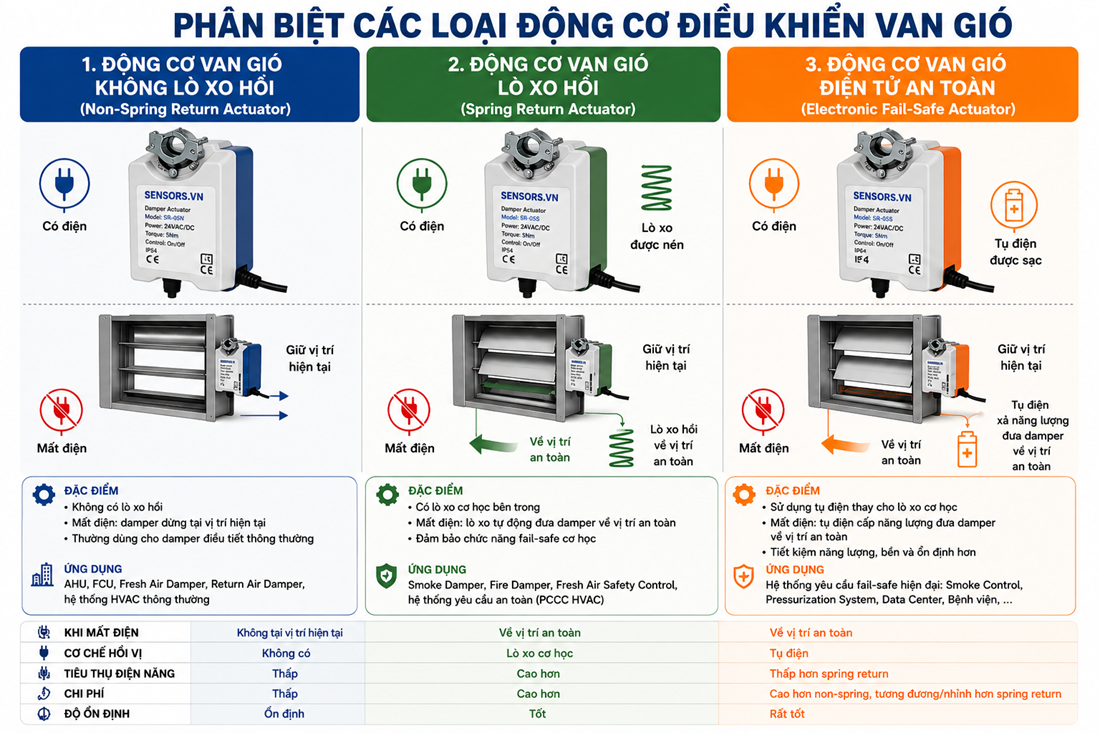

PHÂN LOẠI ĐỘNG CƠ VAN GIÓ 15 NM
Động cơ van gió 15 Nm được phân thành 3 nhóm chính, cụ thể như sau:
Theo cơ chế vận hành
- Động cơ van gió ON-OFF: Chỉ có hai trạng thái mở hoàn toàn/đóng hoàn toàn → Dùng cho ứng dụng điều khiển đơn giản.
- Động cơ van gió tuyến tính: Điều chỉnh góc mở theo tỷ lệ tín hiệu đầu vào → Phù hợp hệ thống cần kiểm soát lưu lượng gió chính xác và liên tục.
Theo tính năng an toàn
- Có lò xo hồi vị: Tự đưa van về vị trí an toàn khi có sự cố mất điện đột ngột → Dùng cho van ngăn khói/lửa hoặc các ứng dụng fail-safe.
- Không có lò xo hồi vị: Giữ nguyên vị trí khi bị ngắt nguồn ngoài kế hoạch → Dùng cho ứng dụng điều tiết gió thông thường.
Theo tín hiệu điều khiển
- ON-OFF: Đơn giản, rẻ, phổ biến
- Floating 3-point: Điều khiển đảo chiều, không cần analog
- 0-10V: Tuyến tính, phổ biến trong BMS
- 2-10V: Tuyến tính, dải an toàn cao hơn
- 4-20mA: Chống nhiễu tốt, dùng trong môi trường công nghiệp.
→ Xem thêm: Phân biệt các loại động cơ điều khiển van gió
MUA ĐỘNG CƠ VAN GIÓ 15 NM CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Sensors Việt Nam hiện là đơn vị cung ứng các dòng động cơ van gió chính hãng - đến từ những ông lớn hàng đầu thế giới - điển hình là PHC. Đây là hãng sản xuất động cơ van gió chất lượng cao, giá tốt, chuyên dùng trong HVAC. Động cơ van gió của PHC có chức năng điều khiển góc mở/đóng của damper nhằm kiểm soát lưu lượng gió trong hệ thống điều hòa không khí và thông gió.
Không chỉ đảm bảo chất lượng sản phẩm, Sensors Việt Nam còn có:
- Dịch vụ hỗ trợ tận tâm trước - sau mua hàng
- Mức giá cạnh tranh - hợp lý
- Chế độ bảo hành uy tín 2 năm
- Chứng chỉ CO/CQ đầy đủ cho các dự án
- Giao hàng nhanh chóng toàn quốc.
Mọi thông tin chi tiết và nhu cầu đặt hàng động cơ van gió 15 NM, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ nhanh chóng, tận tình nhất!
