Động cơ van gió 3 Nm được đánh giá là giải pháp điều khiển van gió tối ưu cho hệ thống HVAC. Cùng Sensors Việt Nam tìm hiểu các thông tin về thiết bị này - từ khái niệm, đặc điểm, ứng dụng, phân loại và cách chọn động cơ van gió 3 Nm phù hợp cho AHU, FCU, hệ thống thông gió tòa nhà…
ĐỘNG CƠ VAN GIÓ 3 NM LÀ GÌ?
Động cơ van gió 3 Nm (bộ truyền động van gió 3 Nm, động cơ điều khiển van gió 3 Nm, damper actuator) là thiết bị cơ điện chuyên dùng để điều chỉnh góc mở cánh van trong hệ thống HVAC. "3 Nm" - tức là 3 Newton mét, đây là mức mô-men xoắn (lực kéo) tối đa mà động cơ van gió có thể tạo ra, đủ để vận hành các cánh van có kích thước trung bình - nhỏ.
ĐẶC ĐIỂM ĐÁNG CHÚ Ý CỦA ĐỘNG CƠ VAN GIÓ 3 NM
Động cơ van gió HVAC 3 Nm sở hữu nhiều ưu điểm vượt trội. Đầu tiên, thiết kế nhỏ gọn chính là điểm ăn tiền, giúp động cơ van gió có thể lắp đặt linh hoạt trong các không gian hẹp của AHU, FCU hoặc ống gió.
Mức mô-men xoắn 3 Nm cũng đủ để động cơ điều khiển van gió đường kính từ 200 - 600 mm. Mức này phù hợp với khoảng 80% ứng dụng thương mại và công nghiệp nhẹ.
Bên cạnh đó, động cơ van gió 3 Nm cũng có khả năng tương thích với nhiều nguồn cấp, tín hiệu điều khiển (ON/OFF, Floating 3-point, tuyến tính, Modbus RS485) và dễ dàng tích hợp vào hệ thống BMS hiện có.
Một số model động cơ van gió/bộ dẫn động van gió 3 Nm còn được tích hợp thêm các tính năng nâng cao như lò xo hồi, tiếp điểm phụ báo vị trí, điều khiển bằng tay...

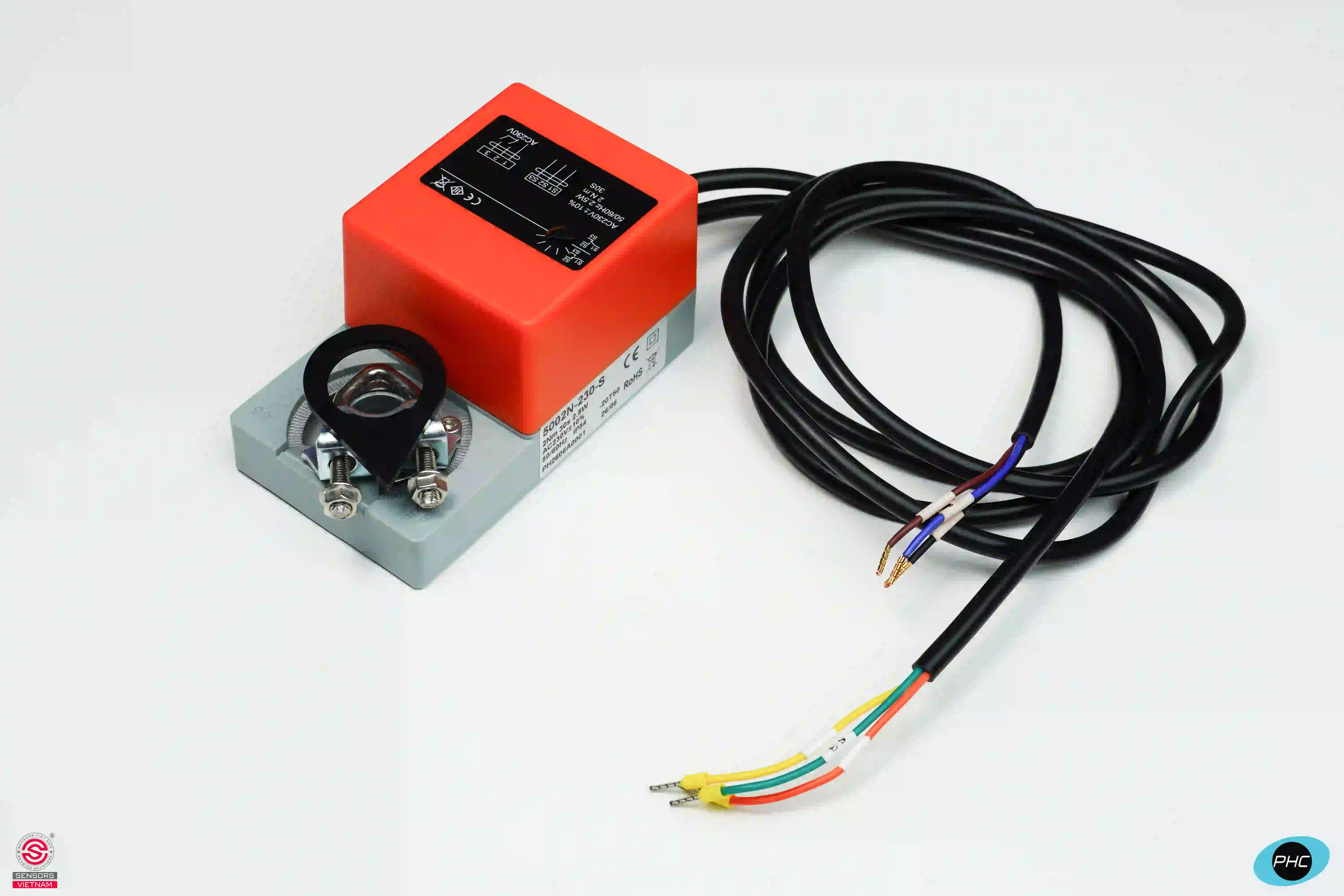

ĐỘNG CƠ VAN GIÓ 3 NM VÀ ỨNG DỤNG TRONG HỆ THỐNG HVAC
Trong hệ thống HVAC, động cơ van gió 3 Nm thường được sử dụng tại các vị trí sau:
Động cơ van gió 3 Nm trong AHU và FCU
AHU và FCU là ứng dụng phổ biến hàng đầu của động cơ van gió 3 Nm. Tại đây, động cơ van gió có thể điều khiển damper gió cấp, hồi hoặc gió tươi. Khi nhiệt độ phòng thay đổi thì bộ điều khiển cũng ra lệnh thay đổi vị trí cánh van để điều chỉnh lượng không khí.
Động cơ van gió 3 Nm điều khiển lưu lượng trong VAV
Trong hệ thống VAV, việc điều chỉnh lưu lượng không khí cần được thực hiện linh hoạt hơn nên các động cơ van gió 3 Nm sẽ ưu tiên kiểu tín hiệu điều khiển tuyến tính. Theo đó, các damper actuator sẽ nhận tín hiệu từ bộ điều khiển VAV để thay đổi vị trí damper theo nhu cầu thực tế. Khi tải nhiệt tăng → damper mở rộng để tăng lượng khí cấp. Khi tải giảm → damper khép lại để giảm lượng khí cấp.
Động cơ van gió 3 Nm điều khiển gió tươi và gió hồi
Một ứng dụng thực tế khác của động cơ điều khiển van gió 3 Nm là điều chỉnh lượng gió tươi đưa vào công trình. Lúc này, các động cơ van gió, bộ truyền động van gió, bộ điều khiển van gió sẽ được kết nối với cảm biến khí CO2, cảm biến nhiệt độ hoặc cảm biến chất lượng không khí để điều chỉnh damper theo nhu cầu thực tế.
Động cơ van gió 3 Nm trong phòng sạch và các khu vực yêu cầu kiểm soát áp suất chặt chẽ
Trong các khu vực yêu cầu kiểm soát luồng khí chặt chẽ như phòng sạch, phòng thí nghiệm hay phòng cách ly thì bộ dẫn động van gió 3 Nm thường có vai trò điều chỉnh góc mở của damper để duy trì trạng thái áp suất theo thiết kế hệ thống.
Động cơ van gió 3 Nm ứng dụng trong hệ thống an toàn
Trong các ứng dụng yêu cầu an toàn PCCC cao thì động cơ van gió, bộ điều khiển van gió, bộ truyền động van gió được yêu cầu phải có tính năng trở về trạng thái an toàn khi mất điện. Khi đó, cần xem xét sử dụng động cơ van gió 3 Nm có lò xo hồi hoặc tính năng Electric fail-safe.
CÁC LOẠI ĐỘNG CƠ VAN GIÓ 3 NM PHỔ BIẾN
Xét trên phương diện chế độ điều khiển, chúng ta hiện có 5 dòng động cơ van gió 3 Nm phổ biến nhất:
Động cơ van gió 3 Nm ON/OFF
Động cơ van gió 3 Nm ON/OFF là loại sản phẩm cơ bản nhất, chỉ có hai trạng thái hoạt động là đóng hoàn toàn hoặc mở hoàn toàn. Dòng động cơ điều khiển van gió này phù hợp với các ứng dụng đơn giản như van gió tươi, van xả thải và đặc biệt là các hệ thống không yêu cầu điều tiết liên tục. Ưu điểm của động cơ điều khiển van gió 3 Nm là giá thành dễ chịu, lắp đặt đơn giản và bảo trì dễ dàng.
Động cơ van gió 3 Nm tuyến tính
Động cơ điều khiển van gió 3 Nm tuyến tính được thiết kế để nhận tín hiệu điều khiển dạng analog 0(2)-10V hoặc (0)4-20mA. Thiết biij này cho phép điều chỉnh góc mở van linh hoạt và liên tục, từ 0-90°. Dòng động cơ van gió 3 Nm này rất lý tưởng cho hệ thống VAV và các vị trí mà lưu lượng gió cần thay đổi liên tục theo tải nhiệt thực tế.
Động cơ van gió 3 Nm có phản hồi vị trí
Bộ điều khiển van gió, bộ dẫn động van gió 3 Nm có phản hồi vị trí là dòng nâng cấp, được tích hợp thêm cảm biến vị trí hoặc công tắc phụ để gửi tín hiệu trạng thái cánh van về hệ thống điều khiển trung tâm để giám sát theo thời gian thực. Tính năng này có tầm quan trọng đặc biệt trong hệ thống phòng sạch, PCCC hoặc các khu vực có tính chất nguy hiểm.
Động cơ van gió 3 Nm Modbus RS485
Động cơ van gió 3 Nm Modbus RS485 hỗ trợ giao thức truyền thông công nghiệp, cho phép nhiều thiết bị động cơ điều khiển van gió có thể kết nối vào cùng một hệ thống BMS qua mạng RS485. Thiết bị cho phép đọc - ghi thông số, cấu hình từ xa và chẩn đoán lỗi, rất lý tưởng cho tòa nhà thông minh và nhà máy tự động hóa cao.
Động cơ van gió 3 Nm tích hợp lò xo hồi
Động cơ van gió 3 Nm trang bị lò xo hồi có thể tự động đưa van về vị trí an toàn mặc định khi mất điện/nhận tín hiệu khẩn cấp từ tủ báo cháy, đảm bảo an toàn cháy nổ và ngăn khói/lửa lan qua hệ thống ống gió khi có hoả hoạn. Dòng động cơ van gió này thường được ưu tiên dùng cho fire damper, smoke damper hoặc hệ thống tăng áp cầu thang.
CÁCH LỰA CHỌN ĐỘNG CƠ VAN GIÓ 3 NM PHÙ HỢP
Để chọn được động cơ van gió 3 Nm, bộ dẫn động van gió 3 Nm phù hợp và chất lượng thì cần xem xét kỹ lưỡng 5 yếu tố chính, bao gồm: mô-men xoắn, loại tín hiệu điều khiển, thời gian chạy, tính năng nâng cao (lò xo hồi, tiếp điểm phụ báo vị trí, Electric Fail - safe) và khả năng tương thích môi trường hoạt động.
Đối với van gió đường kính 300-500 mm, mô-men xoắn động cơ van gió 3 Nm là đủ, nhưng nếu van có kích thước lớn hơn, hoạt động trong môi trường nhiều bụi bẩn, dầu mỡ hoặc có áp suất, ma sát cao, thì nên cân nhắc chọn các dòng động cơ van gió 5-10 Nm.
Loại tín hiệu điều khiển động cơ van gió thì sẽ phụ thuộc vào hệ thống BMS hiện có: động cơ van gió ON/OFF lý tưởng cho ứng dụng đơn giản, động cơ van gió tuyến tính chuyên dùng cho nhu cầu điều tiết liên tục, động cơ van gió Modbus RS485 cần thiết cho ứng dụng yêu cầu tích hợp số.
Thông thường, thời gian hành trình của bộ điều khiển van gió dao động từ 60-150 giây là phù hợp với hầu hết ứng dụng HVAC. Nếu hệ thống cần bộ truyền động van gió đóng - mở nhanh khi có sự cố thì nên chọn model có lò xo hồi với thời gian chạy dưới 30 giây (thậm chí có những model chỉ chạy trong 8 giây như động cơ van gió đóng mở nhanh của PHC).
