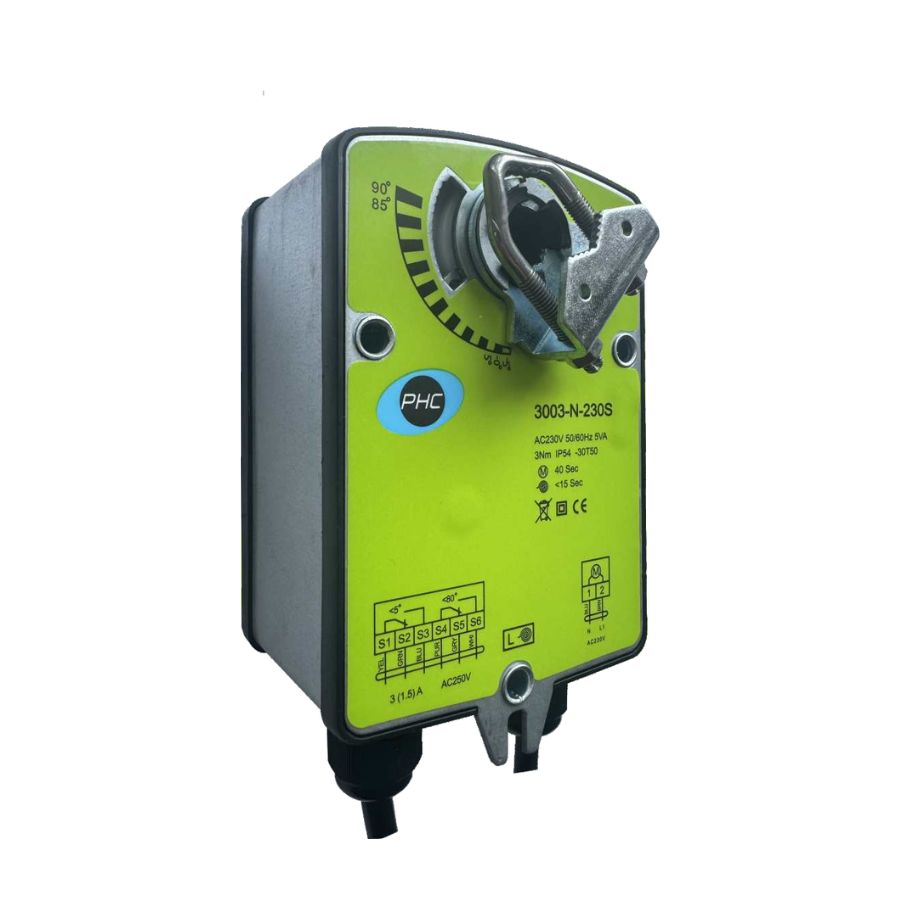

Động cơ van gió lò xo hồi PHC 3NM 3003-N-230S được thiết kế chuyên dụng cho các hệ thống HVAC yêu cầu chức năng Fail-Safe. Điểm đặc trưng của sản phẩm là cơ chế lò xo hồi vị (Spring Return) và tính năng feedback vị trí van về hệ thống điều khiển. Đây là tính năng cực kỳ quan trọng trong các hệ thống yêu cầu độ an toàn cao như PCCC, phòng sạch, van chống cháy lan...
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ LÒ XO HỒI 3NM 3003-N-230S
Cấu Tạo Cơ Bản
- Vỏ ngoài được làm từ chất liệu kim loại, chống ăn mòn.
- Motor điện AC 230V
- Hệ thống bánh răng giảm tốc
- Lò xo hồi vị tích hợp (Spring Return)
- Tếp điểm phụ feedback vị trí van về hệ thống điều khiển
- Trục kết nối universal
- Bộ điều chỉnh chiều quay
- Bộ điều chỉnh góc quay.
Với tính năng lò xo hồi vị (Spring Return), van gió tự động đóng lại ngay khi mất điện → ngăn cháy lan, bảo vệ an toàn cho con người và tài sản.
Nguyên Lý Vận Hành
Cơ chế hoạt động của động cơ van gió lò xo hồi 3003-N-230S khác biệt hoàn toàn so với actuator tiêu chuẩn:
Khi có điện (Motor hoạt động):
BMS/PLC/Thermostat gửi tín hiệu On → Motor AC 230V được cấp điện → Motor quay qua hệ bánh răng giảm tốc → Trục actuator xoay → Kéo căng lò xo hồi vị đồng thời → Cánh van gió mở từ 0° đến 90° trong khoảng 40 giây → Khi van đạt vị trí mở (90°), NO (Normally Open) của switch 1 đóng → gửi tín hiệu feedback để BMS biết van đang ở trạng thái hoạt động.
- Motor duy trì lực điện để giữ van ở vị trí mở, lò xo đang ở trạng thái bị kéo căng - tích trữ năng lượng cơ học.
- Khi van đã đến vị trí cuối hành trình, motor giảm công suất tiêu thụ → tiết kiệm điện, giảm nhiệt sinh ra.
Khi mất điện/ngắt nguồn (Spring Return hoạt động):
Nguồn cấp bị ngắt → Motor dừng hoàn toàn → Lò xo (đang bị kéo căng) tự động giải phóng → Kéo trục động cơ van gió quay ngược → Van gió đóng từ 90° về 0° (đóng hoàn toàn) trong 15 giây → Khi van về vị trí đóng (0°), NC (Normally Closed) của switch 2 đóng → gửi tín hiệu feedback để BMS biết van đã về vị trí an toàn.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI 3NM 3003-N-230S
Động cơ van gió lò xo hồi 3003-N-230S được ứng dụng rộng rãi trong các vị trí sau đây:
- Hệ thống PCCC - Van chống cháy lan.
- Phòng sạch - Bệnh viện.
- Kho lạnh - Phòng server.
- Tòa nhà cao tầng.
- Nhà máy hóa chất - Dầu khí.
- Hệ thống AHU lớn.
- Công trình yêu cầu QCVN phòng cháy.
- Van bướm, van bi (butterfly, ball valve).
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI 3NM 3003-N-230S
Dưới đây là những lý do chính giúp động cơ van gió lò xo hồi 3003-N-230S được nhiều khách hàng tin tưởng lựa chọn:
- Mô-men xoắn 3Nm, điều khiển van điều tiết lên đến 3,0 m²
- Điện áp 230V AC phổ biến
- Kích thước trục Ø 10-19mm / 10-16 vuông
- Có giá đỡ chống xoay để tăng độ ổn định
- Có phiên bản tùy chỉnh
- Góc quay có thể điều chỉnh
- Hướng quay có thể lựa chọn bằng cách đảo chiều bộ truyền động
- Tiết kiệm năng lượng ở điểm dừng cuối
- Bộ truyền động với kết nối cáp 1m
- Thiết kế bền bỉ cho ứng dụng PCCC, vận hành liên tục
- Có tiếp điểm phụ để phản hồi vị trí về hệ thống điều khiển
- Tuân thủ CE, RoHS - đủ điều kiện cho các dự án xuất khẩu, công trình yêu cầu chứng chỉ quốc tế
- Spring back 15 giây - đảm bảo phản ứng nhanh trong các sự cố cháy nổ, sự cố điện...
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI 3NM 3003-N-230S
- Model: 3003-N-230S
- Mô-men xoắn: 3 Nm
- Điện áp hoạt động: 230V AC
- Loại điều khiển: 2-point On/Off
- Chức năng: Fail-Safe Spring Return - Van tự đóng khi mất điện
- Tiếp điểm phụ: Có - Cung cấp tín hiệu feedback vị trí van (đóng/mở) về BMS/PLC
- Motor time (90°): 40 giây
- Spring back time (90°): 15 giây
- Diện tích van tối đa: 3.0 m²
- Kích thước trục hỗ trợ Tròn: Ø10-19mm; Vuông: 10-16mm square
- Điều chỉnh góc quay: Có - điều chỉnh tùy ý
- Chiều quay: Đảo chiều bằng cách lắp ngược actuator
- Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
- Energy saving at end stops: Có
- Nhiệt độ hoạt động: -20°C ~ +50°C
- Độ ẩm: 5-95% RH (không ngưng tụ)
- Chứng chỉ: CE
- Cable: 1m tích hợp sẵn
- Bảo hành: 2 năm
- Xuất xứ: PHC - Trung Quốc.
Sensors Việt Nam cung cấp động cơ van gió lò xo hồi 3NM 3003-N-230S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
