Động cơ van gió 8 Nm là mắt xích trung gian quan trọng trong các hệ thống HVAC - nó đủ mạnh để đóng/mở/điều chỉnh linh hoạt các van gió kích cỡ trung bình và cũng đủ thông minh để tích hợp vào nhiều hệ thống điều khiển. Điều này giúp động cơ điều khiển van gió 8 Nm ngày càng phổ biến trong các bản vẽ thiết kế M&E hiện nay.
ĐỘNG CƠ VAN GIÓ 8 NM LÀ GÌ?
Động cơ van gió 8 Nm (bộ điều khiển van gió 8 Nm, bộ truyền động van gió 8 Nm hoặc bộ dẫn động van gió 8 Nm) là thiết bị chuyên dùng để xoay trục van gió trong hệ thống thông sưởi ấm, thông gió và điều hòa không khí.
Với mức mô-men xoắn (chỉ số lực xoắn tối đa mà động cơ có thể tạo ra để thắng lực cản của luồng khí và ma sát cơ khí tại trục van) 8 Newton-mét, thiết bị này tương thích tốt với diện tích van gió khoảng 1,5 - 2 m² (tùy hãng sản xuất).
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ 8 NM
Về bản chất, động cơ van gió 8 Nm là một thiết bị cơ điện nhỏ gọn, được cấu thành từ: motor điện, hộp giảm tốc, mạch nguồn, mạch điều khiển, bộ giới hạn góc quay, kẹp trục và các tính năng nâng cao (lò xo hồi vị, Electric Fail-safe, vận hành bằng tay, tiếp điểm phụ, phản hồi vị trí - tùy model).
Về nguyên lý vận hành, động cơ van gió sẽ nhận tín hiệu từ bộ điều khiển trung tâm/bộ điều khiển DDC/PLC → cấp điện cho motor quay → hộp giảm tốc tạo mô-men xoắn → xoay trục van theo đến vị trí yêu cầu (từ 0 - 90 độ) để kiểm soát lưu lượng gió cấp/thải theo nhu cầu thực tế.

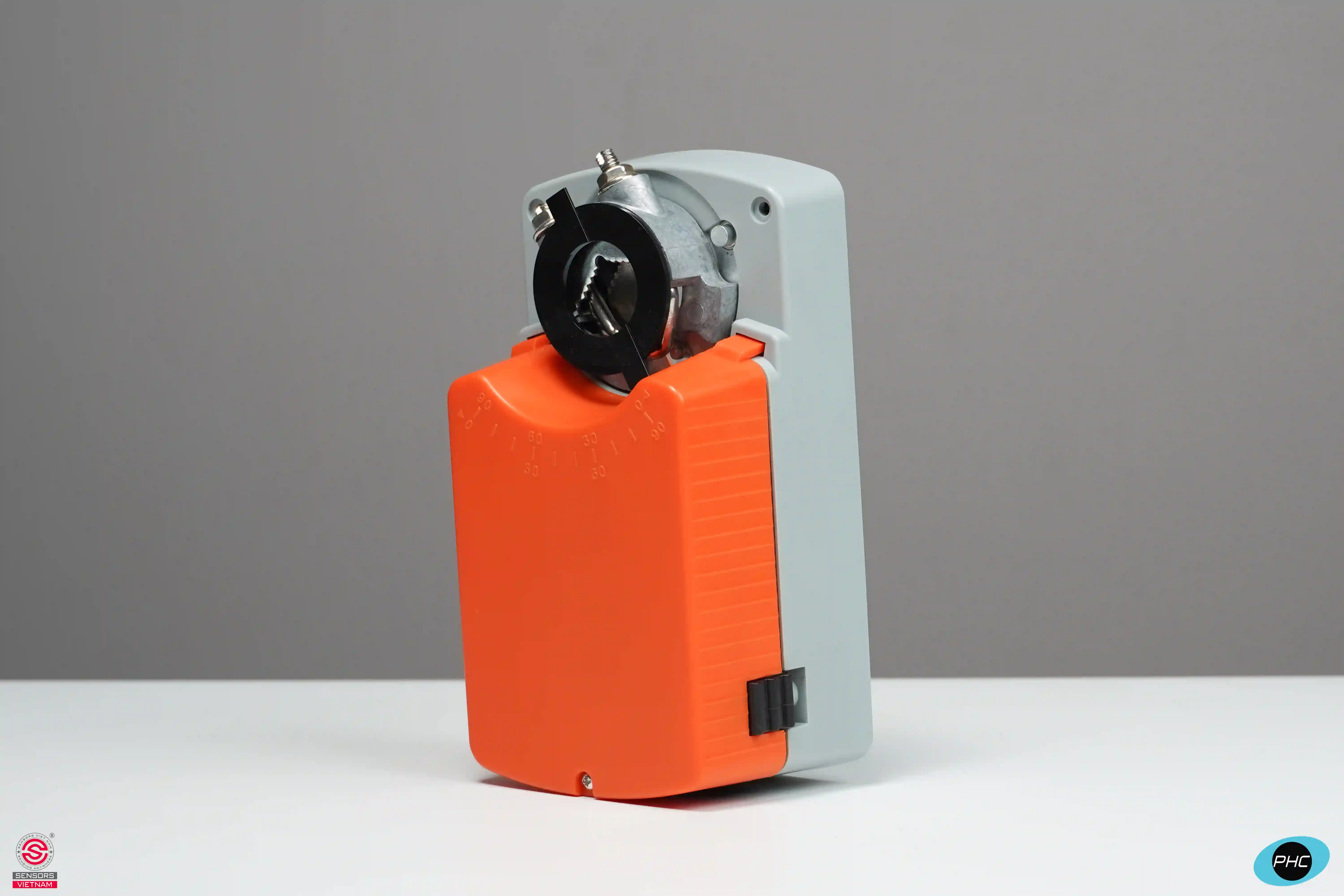

ĐỘNG CƠ VAN GIÓ 8 NM VÀ ỨNG DỤNG TRONG HỆ THỐNG HVAC
Trong hệ thống AHU, động cơ van gió 8 Nm/bộ dẫn động van gió 8 Nm thường được lắp trên các van gió cấp/hồi hoặc van gió tươi để điều chỉnh lượng không khí qua khoang xử lý. Tại đây, động cơ điều khiển van gió thường được kết hợp với cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến nồng độ CO2 hoặc cảm biến chênh áp để thay đổi vị trí van tự đông theo điều kiện thực tế.
Trong hệ thống thông gió thương mại và công nghiệp, động cơ van gió 8 Nm có thể giữ vai trò điều khiển luồng gió cấp - hồi, phân vùng thông gió hoặc phối hợp với các thiết bị xử lý không khí để tuỳ chỉnh lưu lượng khí sao cho phù hợp.
Trong hệ thống BMS, bộ điều khiển van gió/bộ truyền động van gió cũng là một phần quan trọng không thể thiếu. Các động cơ điều khiển van gió 8 Nm tại khu vực này có thể sử dụng kiểu tín hiệu điều khiển ON/OFF, floating 3-point, tuyến tính hoặc giao tiếp số Modbus RS485 để tích hợp trạng thái và lệnh điều khiển vào hệ thống quản lý chung của tòa nhà.
Lợi ích quan trọng nhất của động cơ van gió, bộ truyền động van gió, bộ điều khiển van gió là khả năng tự động hóa. Thay vì phải điều chỉnh van thủ công tại từng vị trí, động cơ điều khiển van gió giúp hệ thống HVAC thay đổi vị trí damper linh hoạt và hoàn toàn tự động theo logic điều khiển được lập trình sẵn. Điều này đặc biệt hữu ích trong các công trình lớn, có nhiều khu vực cần kiểm soát lưu lượng gió theo nhu cầu khác nhau.
THÔNG SỐ KỸ THUẬT CỐT LÕI ĐỘNG CƠ VAN GIÓ 8 NM
Dưới đây là các thông số kỹ thuật động cơ van gió 8 Nm mà người dùng cần đặc biệt lưu ý:
- Mô-men xoắn: 8 Nm (tương đương ~70 in-lb)
- Điện áp hoạt động: AC/DC 24V hoặc AC 220-230V
- Loại tín hiệu điều khiển: On/Off, 3-point, hoặc tuyến tính (0(2)-10V/(0)4-20mA)
- Thời gian chạy: khoảng 30 - 180s (các dòng tiêu chuẩn) hoặc dưới 20s (đóng mở nhanh)
- Diện tích van gió tương thích: 1,5 - 2 m²
- Cấp bảo vệ (IP): Thường từ IP54 trở lên
- Dải nhiệt độ hoạt động: Khoảng -20°C đến +50°C
- Góc quay: 0 - 90 độ (có thể điều chỉnh)
- Tuổi thọ: Có thể lên đến hơn 60.000 chu kỳ
- Cơ cấu bảo vệ : Tự động dừng/chống quá tải khi đến điểm cuối hoặc gặp lực cản bất thường
- Tính năng phụ (tùy model): Lò xo hồi vị, Electric fail-safe, vận hành bằng tay, tiếp điểm phụ feedback vị trí
- Bảo hành (tuỳ model): 12 - 24 tháng.
ĐỘNG CƠ VAN GIÓ 8 NM PHÙ HỢP VỚI LOẠI VAN NÀO?
Mức mô-men xoắn của động cơ van gió 8 Nm được tính toán tương ứng với diện tích bề mặt van gió rơi vào khoảng 1,5 - 2 m². Tuy nhiên, sẽ còn tùy vào tốc độ gió và cấu tạo lá van đơn hay đối xứng.
Với các van gió đơn (single blade damper) cỡ nhỏ trên đường ống nhánh, động cơ van gió 8Nm có thể dư sức đáp ứng và còn tạo được biên an toàn để đảm bảo tuổi thọ vận hành lâu dài.
Đối với van gió nhiều lá lắp tại miệng AHU hay trục chính của hệ thống ống gió trung tâm thì người dùng cần đối chiếu diện tích thực tế của van với thông số được khuyến nghị bởi nhà sản xuất. Điều này nhằm hạn chế tối đa tình trạng động cơ van gió chạy quá tải liên tục, phát nóng, hư hỏng và giảm tuổi thọ nhanh chóng.
Ngược lại, với các van gió kích thước nhỏ chỉ cần mô-men 2 - 4Nm thì việc dùng động cơ điều khiển van gió 8 Nm sẽ gây lãng phí không cần thiết.
Nguyên tắc chọn mô-men xoắn động cơ van gió đúng là ưu tiên đối chiếu diện tích van gió thực tế với bảng thông số kỹ thuật của nhà sản xuất.
LƯU Ý KHI LỰA CHỌN VÀ SỬ DỤNG ĐỘNG CƠ VAN GIÓ 8 NM
Để lựa chọn đúng và sử dụng hiệu quả động cơ van gió 8 Nm, bộ dẫn động van gió 8 Nm thì người dùng cần lưu ý rất nhiều vấn đề:
Trước tiên phải xác định loại van, diện tích cánh van, kiểu trục và mô-men yêu cầu của van. Bên cạnh đó, trục động cơ van gió và trục cánh van cũng phải tương thích về mặt kích thước và hình dạng để truyền lực ổn định.
Tiếp theo là kiểm tra điện áp cấp và kiểu tín hiệu điều khiển. Một động cơ van gió dùng sai điện áp hoặc sai kiểu tín hiệu điều khiển không thể vận hành hệ thống chính xác. Hiện nay, các dòng động cơ van gió trên thị trường sử dụng 2 nguồn cấp phổ biến là AC/DC 24V hoặc AC 230V. Về kiểu tín hiệu điều khiển thường sẽ có động cơ van gió on/off, động cơ van gió floating 3-point, động cơ van gió tuyến tính và động cơ van gió modbus RS485.
Đối với hệ thống HVAC yêu cầu động cơ van gió 8 Nm phải có khả năng điều chỉnh cánh van liên tục nên ưu tiên model bộ truyền động van gió tuyến tính (modulating). Ngược lại, với các ứng dụng chỉ yêu cầu hai trạng thái đóng hoàn toàn/mở hoàn toàn và tiết kiệm chi phí đầu tư thì động cơ điều khiển van gió dạng on/off sẽ rất lý tưởng.
Bên cạnh đó, người dùng còn phải lưu ý các yếu tố như: Nhiệt độ - độ ẩm môi trường, lượng bụi, dầu mỡ, nguy cơ nước bắn, lắp đặt đúng hướng, cố định chắc thân động cơ van gió và bảo đảm trục van không bị kẹt.
MUA ĐỘNG CƠ VAN GIÓ 8 NM CHÍNH HÃNG - GIÁ CẠNH TRANH TẠI SENSORS VIỆT NAM
Sensors Việt Nam là đơn vị phân phối động cơ van gió, bộ điều khiển van gió, bộ truyền động van gió từ các thương hiệu top đầu toàn cầu như Belimo, PHC, Nenutec… Toàn bộ các sản phẩm có nguồn gốc xuất xứ rõ ràng, đầy đủ CO/CQ, CE, RoHS, giá cả cạnh tranh, chính sách bảo hành 12 - 24 tháng theo tiêu chuẩn nhà sản xuất.
Bên cạnh đó, chúng tôi còn có đội ngũ chuyên viên kỹ thuật sẵn sàng hỗ trợ tư vấn chọn đúng mô-men xoắn - đúng model động cơ điều khiển van gió theo diện tích van gió và các yêu cầu thực tế của công trình/hệ thống HVAC hiện hữu.
Liên hệ Sensors Việt Nam qua hotline 0911 660 660 hoặc truy cập website https://cambien.com.vn/ | https://www.sensors.vn/ ngay hôm nay để được tư vấn miễn phí và nhận báo giá chi tiết cho từng dòng động cơ van gió 8 Nm phù hợp với ứng dụng của bạn.
