Động cơ van gió (động cơ điều khiển van gió, bộ điều khiển van gió, bộ truyền động van gió) là thiết bị quan trọng không thể thiếu trong hệ thống HVAC. Cùng Sensors Việt Nam tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng, phân loại, các mức mô-men xoắn phổ biến và những thương hiệu động cơ điều khiển van gió nổi bật nhất trên thị trường hiện nay.
ĐỘNG CƠ VAN GIÓ LÀ GÌ?
Động cơ van gió (damper actuator, động cơ điều khiển van gió, bộ điều khiển van gió hoặc bộ truyền động van gió) là thiết bị truyền động cơ điện cực kỳ quan trọng trong hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC). Nó thường được lắp trên trục của van gió (damper), có nhiệm vụ xoay cánh van để đóng, mở hoặc điều chỉnh lưu lượng không khí linh hoạt theo tín hiệu analog.
Giá trị thực sự mà động cơ van gió mang lại không chỉ là đóng mở van, mà còn giúp toà nhà duy trì nhiệt độ ổn định, tiết kiệm tối đa năng lượng và đảm bảo an toàn PCCC khi có sự cố mất điện xảy ra (model động cơ van gió lò xo hồi, động cơ van gió chống cháy khói, động cơ van gió đóng mở nhanh...).
CẤU TẠO ĐỘNG CƠ VAN GIÓ
Một động cơ van gió/động cơ điều khiển van gió hoàn chỉnh được cấu thành từ các bộ phận chính như:
Phần thân vỏ: Thường làm từ hợp kim nhôm/nhựa kỹ thuật chịu nhiệt, có vai trò bảo vệ linh kiện điện tử và cơ khí bên trong khỏi các tác động của va đập, bụi bẩn, hơi nước, nhiệt độ… trong quá trình lắp đặt và hoạt động tại các môi trường công nghiệp khắc nghiệt.
Motor điện và hộp giảm tốc bánh răng: Motor điện có vai trò tạo ra lực quay ban đầu, còn hộp giảm tốc bánh răng sẽ khuếch đại lực xoắn lên nhiều lần, đồng thời hạ tốc độ quay sao cho phù hợp với yêu cầu vận hành của động cơ van gió.
Trục đầu ra: Nối trục với của cánh van thông qua cơ cấu kẹp vạn năng (universal clamp), cho phép lắp đặt động cơ điều khiển van gió linh hoạt trên nhiều đường kính trục khác nhau một cách dễ dàng.
Mạch điều khiển tích hợp: Là khu vực xử lý tín hiệu đầu vào, đó thường là tín hiệu on/off, tín hiệu 3 - point floating (on/off/stop) hoặc tín hiệu tuyến tính 0-10V/4-20mA tùy theo yêu cầu điều khiển.
Với các dòng động cơ van gió, bộ điều khiển van gió cao cấp, bên trong còn trang bị thêm lò xo hồi vị (spring return), tiếp điểm phụ báo trạng thái van theo thời gian thực (auxiliary switch), cơ chế vận hành tay (manual override)...

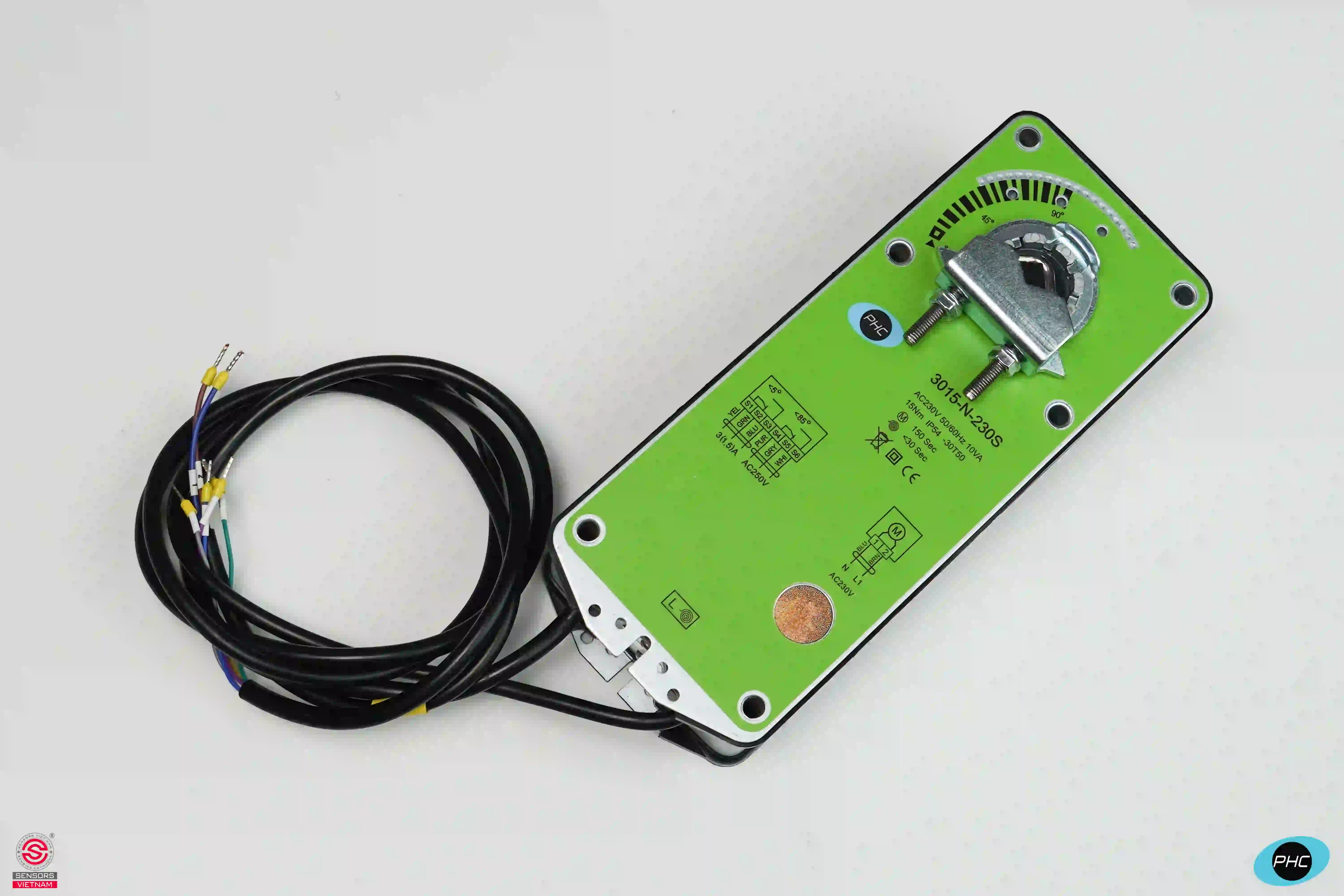

NGUYÊN LÝ HOẠT ĐỘNG ĐỘNG CƠ VAN GIÓ
Nguyên lý hoạt động của động cơ van gió/động cơ điều khiển van gió dựa trên việc chuyển đổi tín hiệu điện thành chuyển động quay. Khi bộ điều khiển trung tâm (BMS/PLC/bộ điều khiển HVAC cục bộ) gửi tín hiệu đến bộ truyền động van gió → mạch điều khiển bên trong sẽ tiếp nhận và xử lý tín hiệu → xác định góc quay cần thiết.
Với dòng động cơ van gió on/off: Motor điện nhận lệnh từ bộ điều khiển và vận hành cánh van chạy hết hành trình theo một trong hai chiều (đóng hoàn toàn hoặc mở hoàn toàn - ở 0 và 90 độ).
Với dòng động cơ van gió tuyến tính (modulating): Motor sẽ nhận lệnh analog từ hệ thống điều khiển và vận hành cánh van quay một góc tỷ lệ chính xác với giá trị điện áp/dòng điện đầu vào ((ví dụ tín hiệu 5V trong dải 0-10V → van mở đúng 50% hành trình). Nhờ đó, lưu lượng gió được điều tiết liên tục, linh hoạt và mượt mà theo nhu cầu thực tế, thay vì chỉ có hai trạng thái đóng - mở cứng nhắc.
Với các model động cơ điều khiển van gió có tích hợp lò xo hồi vị, trong suốt quá trình motor quay thì năng lượng sẽ được tích lũy vào lò xo. Khi nguồn điện bị mất đột ngột, lò xo sẽ tự giải phóng năng lượng để đưa cánh van về vị trí an toàn mặc định trong thời gian ngắn (khoảng 15 - 20 giây). Tính năng này thường có trong động cơ van gió chống cháy khói, giúp phản ứng kịp thời trước các tình huống khẩn cấp mà không cần chờ nguồn điện dự phòng.
ỨNG DỤNG ĐỘNG CƠ VAN GIÓ
Động cơ van gió (Damper Actuator) được trang bị trong hầu hết các hệ thống điều hòa và thông gió hiện đại.
Trong các hệ thống AHU và FCU, động cơ điều khiển van gió kiểm soát lưu lượng gió cấp đến từng khu vực, đảm bảo duy trì nhiệt độ và độ ẩm ổn định theo yêu cầu.
Đối với hệ thống thông gió tầng hầm, bộ điều khiển van gió có nhiệm vụ điều chỉnh lưu lượng gió tươi và khí thải dựa trên tín hiệu từ các cảm biến có liên quan (CO, CO2 hoặc NO2), giúp tiết kiệm chi phí điện năng đáng kể.
Trong các phòng sạch, nhà máy dược phẩm, thực phẩm và điện tử, động cơ van gió là thiết bị đóng vai trò quan trọng trong việc duy trì áp suất ổn định, hạn chế nhiễm chéo và đảm bảo chất lượng sản phẩm đầu ra.
Ngoài ra, bộ truyền động van gió cũng có mặt trong các hệ thống PCCC. Điển hình là bố trí cho các van chặn lửa (Fire Damper) và van hút khói (Smoke Damper) nhằm ngăn chặn tình trạng cháy lan và hỗ trợ thoát hiểm khi xảy ra sự cố hoả hoạn.
PHÂN LOẠI ĐỘNG CƠ VAN GIÓ
Trên thị trường hiện nay, động cơ điều khiển van gió có thể được phân loại theo nhiều tiêu chí khác nhau.
Theo phương thức điều khiển: Động cơ van gió ON/OFF, động cơ van gió Floating (3 Point) và động cơ van gió Modulating sử dụng tín hiệu điều khiển Analog.
Theo cơ chế an toàn: Động cơ van gió không lò xo (Non Spring Return) và động cơ điều khiển van gió có lò xo hồi vị (Spring Return).
Theo điện áp hoạt động: Động cơ van gió AC 24V, động cơ điều khiển van gió AC/DC 24V và bộ điều khiển van gió AC 230V.
Theo mức mô-men xoắn: Động cơ van gió có rất nhiều mức mô-men xoắn, dao động phổ biến từ 2Nm đến hơn 40Nm - phù hợp với nhiều kích thước van và nhu cầu ứng dụng khác nhau.
Việc lựa chọn đúng loại động cơ điều khiển van gió là yếu tố tiên quyết giúp hệ thống hoạt động chính xác, ổn định, tránh lãng phí chi phí đầu tư, tiết kiệm điện năng và đảm bảo tuổi thọ thiết bị dài lâu.
MÔ-MEN XOẮN (TORQUE) ĐỘNG CƠ VAN GIÓ PHỔ BIẾN
Mô-men xoắn là một trong những thông số quan trọng nhất khi lựa chọn động cơ điều khiển van gió. Torque càng lớn thì khả năng đóng mở các van có kích thước lớn hoặc áp suất gió cao sẽ càng tốt và ngược lại. Một số mức mô-men xoắn phổ biến của động cơ van gió trên thị trường hiện nay gồm:
- Động cơ van gió 2 Nm: Van gió nhỏ
- Động cơ điều khiển van gió 4 Nm: Van gió dân dụng
- Động cơ van gió 5 Nm: Van gió HVAC thông dụng
- Động cơ điều khiển van gió 10 Nm: Hệ thống AHU, FCU công suất lớn
- Bộ điều khiển van gió 20 Nm: Van gió công nghiệp
- Bộ truyền động van gió 40 Nm trở lên: Hệ thống thông gió quy mô lớn.
THƯƠNG HIỆU ĐỘNG CƠ VAN GIÓ NỔI BẬT NHẤT HIỆN NAY
| Tiêu chí | Belimo (Thụy Sĩ) | Siemens (Đức) | PHC (Trung Quốc) |
| Dải mô-men xoắn | 2 Nm - 40 Nm (tiêu chuẩn), lên đến 1400 in-lb cho dòng công nghiệp | 5 Nm (GDB) và 10 Nm (GLB) cho dòng phổ biến, có dòng công suất lớn hơn cho công trình đặc biệt | 5 Nm, 8 Nm, 16 Nm, 24 Nm phổ biến, phù hợp đa số ứng dụng HVAC dân dụng và công nghiệp |
| Tín hiệu điều khiển | On/off, 3-point, modulating 0-10V, hỗ trợ giao thức MP-Bus | On/off, 3-point, modulating DC 0-10V hoặc DC 0-35V | On/off, 3-point, modulating 0(2)-10V |
| Cơ cấu an toàn | Đầy đủ dòng spring return cho van chặn lửa và chặn khói | Có dòng spring return tiêu chuẩn cho ứng dụng HVAC | Đầy đủ dòng spring return cho van chặn lửa và chặn khói |
| Độ bền/tuổi thọ | Rất cao, thường trên 60.000 chu kỳ, thương hiệu lâu năm | Cao, ổn định trong các công trình dài hạn | Trên 60.000 chu kỳ theo công bố nhà sản xuất, chứng nhận CE/RoHS |
| Giá thành | Cao, phù hợp công trình cao cấp, ngân sách lớn | Trung bình - cao | Cạnh tranh, phù hợp công trình cần tối ưu chi phí đầu tư mà vẫn đảm bảo tiêu chuẩn kỹ thuật |
| Điểm mạnh nổi bật | Danh mục sản phẩm đa dạng nhất, tương thích hệ BMS cao cấp | Độ chính xác điều khiển cao, tích hợp tốt với hệ Desigo | Tối ưu chi phí, đa dạng model, sẵn hàng nhanh tại thị trường Việt Nam |
NÊN CHỌN ĐỘNG CƠ VAN GIÓ CỦA THƯƠNG HIỆU NÀO?
Nếu chỉ nhìn vào bảng so sánh bên trên, có thể dễ dàng nhận thấy Belimo và Siemens là sự lựa chọn lý tưởng cho các công trình yêu cầu tiêu chuẩn kỹ thuật khắt khe và ngân sách đầu tư lớn.
Tuy nhiên, động cơ van gió PHC lại đang rất được ưa chuộng tại nhiều quốc gia, trong đó có thị trường Việt Nam - nhờ mức giá cực kỳ cạnh tranh, hệ sinh thái sản phẩm đa dạng và mức có các mức mô-men xoắn bao phủ hầu hết nhu cầu ứng dụng từ dân dụng đến công nghiệp. Đặc biệt, PHC được nhiều doanh nghiệp tin chọn bởi khả năng cung ứng nhanh chóng và linh hoạt về số lượng.
Tóm lại, tuỳ vào yêu cầu kỹ thuật của từng công trình và mức ngân sách đầu tư mà người dùng có thể cân nhắc giữa Belimo, PHC và Siemens. Hiện nay, trong những công trình cần cân đối giữa chất lượng thiết bị và chi phí đầu tư thì PHC sẽ là lựa chọn được nhiều đơn vị ưu tiên tham khảo.
