Động cơ van gió lò xo hồi (Spring Return) hiện được ứng dụng rộng rãi trong các công trình có yêu cầu cao về mức độ an toàn nhờ khả năng tự động đưa damper về vị trí an toàn mặc định khi mất nguồn điện hoặc có tín hiệu ngắt khẩn cấp (thường là từ tủ báo cháy).

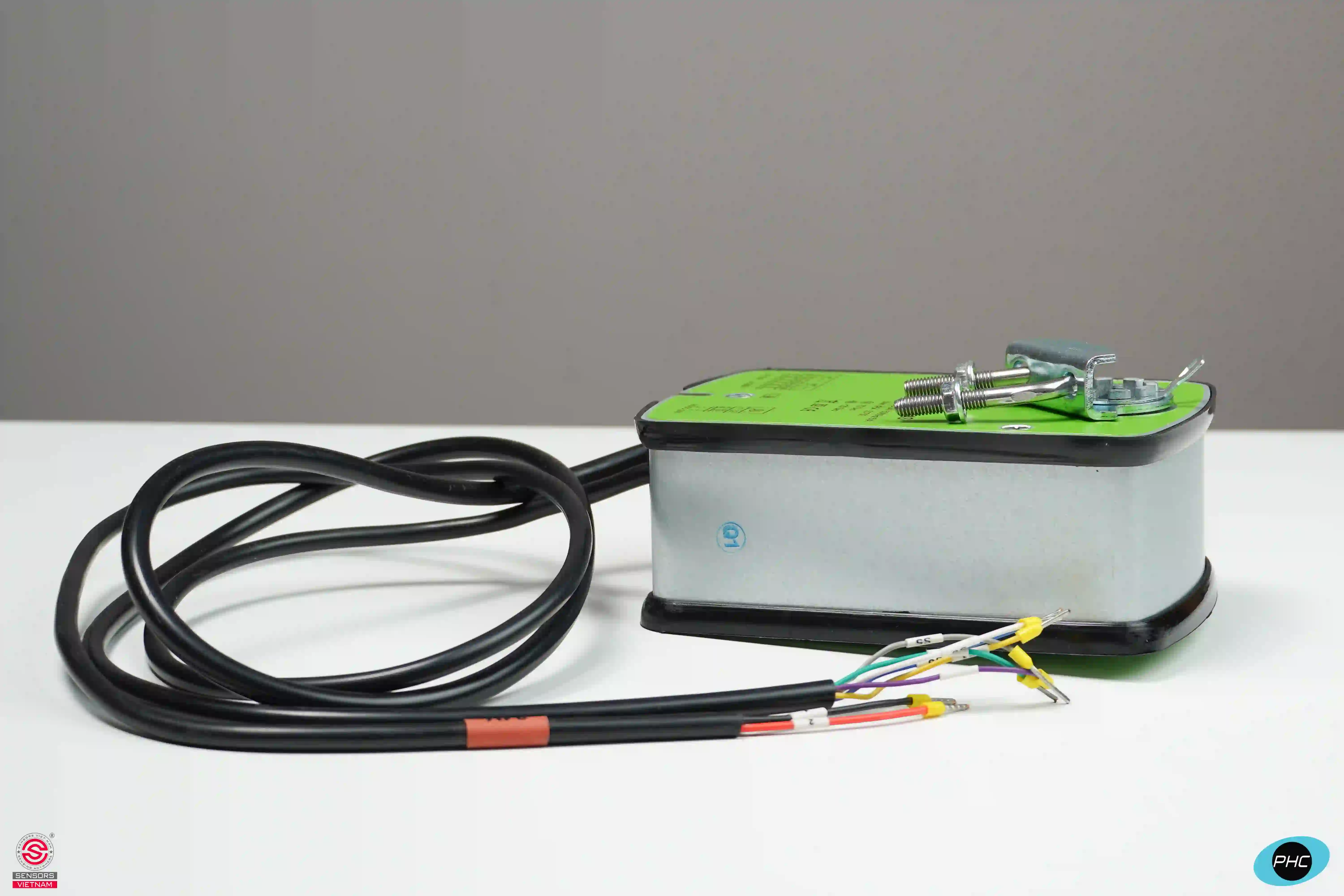

ĐỘNG CƠ VAN GIÓ LÒ XO HỒI (SPRING RETURN) LÀ GÌ?
Động cơ van gió lò xo hồi (spring return) là bộ truyền động van gió tích hợp cơ chế lò xo cơ học bên trong. Trong quá trình hoạt động, lò xo sẽ tích trữ năng lượng liên tục, khi mất điện hoặc có sự cố thì nó sẽ tự động giải phóng năng lượng để đưa cánh van về vị trí an toàn mặc định (đóng hoàn toàn hoặc mở hoàn toàn - tùy thiết kế hệ thống).
Động cơ van gió spring return không cần nguồn điện dự phòng hay pin backup mà vẫn có thể đảm bảo an toàn cho hệ thống HVAC. Thiết bị đặc biệt cần thiết trong các van chặn lửa và chặn khói trong PCCC.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG ĐỘNG CƠ VAN GIÓ LÒ XO HỒI (SPRING RETURN)
Cấu tạo động cơ điều khiển van gió lò xo hồi
Động cơ van gió lò xo hồi (thường gọi là bộ truyền động hồi lò xo, động cơ van gió Spring Return) thường được cấu thành bởi: Một motor điện, một bộ truyền động bánh răng, một lò xo hồi vị cơ khí và một mạch điều khiển. Cụ thể gồm:
- Động cơ điện: Chuyển đổi năng lượng điện thành mô-men xoắn để điều khiển van mở hoặc đóng.
- Hệ thống bánh răng/hộp số: Giảm tốc độ động cơ và nhân mô-men xoắn để quay trục van gió đúng yêu cầu.
- Lò xo hồi: Lưu trữ năng lượng cơ học khi động cơ chạy; khi mất điện, nó sẽ tự động đẩy van gió trở lại vị trí an toàn mặc định.
- Mạch điều khiển/Vi điều khiển: Điều chỉnh các tín hiệu đầu vào và điều khiển quá trình chuyển mạch động cơ hoặc tốc độ quay trở lại khi mất điện.
- Kẹp/Trục đa năng: Kết nối bộ truyền động với trục van mà không cần các khớp nối phức tạp.
- Nút điều khiển thủ công: Cho phép kỹ thuật viên ngắt kết nối và điều chỉnh vị trí van bằng tay.
Nguyên lý hoạt động động cơ điều khiển van gió lò xo hồi
Động cơ van gió lò xo hồi vị (Spring Return) sử dụng động cơ điện để dẫn động một hệ thống bánh răng quay trục đầu ra và đồng thời nén một lò xo cuộn bên trong. Khi động cơ bị ngắt điện (mất nguồn hoặc mất tín hiệu điều khiển), lò xo bị nén sẽ giải phóng và đẩy trục trở lại vị trí ban đầu/vị trí an toàn. Các động cơ điều khiển van gió lò xo hồi có hai cấu hình an toàn:
Thường đóng (NC): Lò xo đẩy trục về vị trí đóng (0°). Động cơ được cấp điện để mở bộ truyền động. Khi mất điện, bộ truyền động sẽ đóng lại.
Thường mở (NO): Lò xo đẩy trục đến vị trí mở (90°). Động cơ được cấp điện để đóng bộ truyền động. Khi mất điện, bộ truyền động sẽ mở ra.
Vị trí an toàn của động cơ van gió được thiết lập trong quá trình sản xuất và không thể đảo ngược tại hiện trường. Một đặc điểm vận hành quan trọng của bộ truyền động lò xo hồi vị là chúng tiêu thụ điện năng liên tục ở bất kỳ vị trí điều chỉnh trung gian nào, nguyên nhân là do động cơ phải liên tục chống lại lực lò xo để giữ trục ở các vị trí khác với vị trí an toàn.
ĐỘNG CƠ VAN GIÓ LÒ XO HỒI (SPRING RETURN) ỨNG DỤNG Ở ĐÂU?
Động cơ van gió lò xo hồi, động cơ van gió spring return được sử dụng rộng rãi trong các hệ thống HVAC và tự động hoá công nghiệp, đặc biệt là những công trình yêu cầu tính an toàn cao.
Trong hệ thống AHU và FCU, bộ truyền động van gió lò xo hồi có nhiệm vụ điều chỉnh lưu lượng gió tươi, gió hồi và gió thải theo nhu cầu thực tế, đồng thời đảm bảo van có thể tự động trở về vị trí an toàn mặc định khi mất điện (thường là đóng hoàn toàn).
Ứng dụng quan trọng nhất của động cơ điều khiển van gió có lò xo hồi là trong hệ thống PCCC. Tại đó, thiết bị được bố trí trên van chặn lửa (fire damper) và van chặn khói (smoke damper). Khi hệ thống báo cháy được kích hoạt hoặc nguồn điện bị cắt, lò xo cơ học sẽ tự động đưa van về vị trí đóng hoàn toàn nhằm ngăn chặn lửa và khói lan sang các khu vực khác qua đường ống gió.
Ngoài ra, động cơ van gió có lò xo hồi này còn được ứng dụng trong hệ thống phân vùng nhiệt để đóng/mở van theo từng khu vực, giúp tiết kiệm điện năng và nâng cao hiệu quả làm mát/sưởi ấm.
Trong lĩnh vực công nghiệp công nghiệp, động cơ van gió spring return xuất hiện trong hệ thống thông gió nhà xưởng, phòng thí nghiệm, phòng sạch, tầng hầm, bãi để xe ngầm và các khu vực yêu cầu kiểm soát chặt chẽ áp suất dương/âm.
Nhờ tính năng fail-safe không cần nguồn dự phòng, động cơ điều khiển van gió có lò xo hồi đã và đang trở thành lựa chọn hàng đầu cho các ứng dụng yêu cầu cao về phương diện an toàn sinh mạng và tài sản.
SO SÁNH ĐỘNG CƠ VAN GIÓ LÒ XO HỒI VÀ ĐỘNG CƠ VAN GIÓ KHÔNG LÒ XO HỒI
Cùng tham khảo thông tin so sánh sơ lược về động cơ van gió lò xo hồi và động cơ điều khiển van gió không lò xo hồi trong bảng sau đây:
| TIÊU CHÍ | ĐỘNG CƠ VAN GIÓ LÒ XO HỒI | ĐỘNG CƠ VAN GIÓ KHÔNG LÒ XO HỒI |
| Vị trí an toàn | Được xác định tại thời điểm sản xuất (mở hoặc đóng) | Giữ nguyên vị trí cuối cùng |
| Yêu cầu về an toàn | Bắt buộc (van chắn lửa/khói, van chắn ngoài trời) | Không phù hợp cho các ứng dụng đảm bảo an toàn tính mạng. |
| Công suất tiêu thụ khi hoạt động | Cao hơn do động cơ liên tục chống lại lực lò xo | Thấp hơn do bánh răng trục vít giữ vị trí mà không cần lực từ động cơ |
| Kích thước tương ứng với cùng mô-men xoắn | Lớn hơn | Nhỏ gọn hơn |
| Chi phí đầu tư | Cao hơn (thường cao hơn 30-60% so với động cơ van gió không lò xo hồi tương đương) | Thấp hơn |
| Tuổi thọ cơ học | Hiện tượng mỏi lò xo theo thời gian | Tuổi thọ cơ học cao hơn trong hầu hết các ứng dụng |
ĐỘNG CƠ VAN GIÓ LÒ XO HỒI VÀ ĐỘNG CƠ VAN GIÓ KHÔNG LÒ XO HỒI - BẠN CẦN LOẠI NÀO?
Việc lựa chọn giữa động cơ van gió lò xo hồi và động cơ điều khiển van gió không có lò xo hồi là một trong những quyết định quan trọng nhất khi đầu tư bộ truyền động van gió cho hệ thống HVAC và tự động hóa tòa nhà/nhà máy.
Hai loại bộ điều khiển van gió này hoạt động hoàn toàn khác nhau trong trường hợp mất điện/mất tín hiệu điều khiển. Vì vậy việc lựa chọn sai model có thể dẫn đến hư hỏng thiết bị, lỗi hệ thống điều khiển PCCC hoặc tốn kém chi phí đầu tư không cần thiết.
Việc lựa chọn động cơ van gió lò xo hồi và động cơ điều khiển van gió không có lò xo hồi nên dựa trên yêu cầu an toàn của ứng dụng cụ thể. Nếu hệ thống liên quan đến an toàn cháy nổ hoặc yêu cầu tự động đóng van khi có sự cố thì hãy chọn động cơ van gió lò xo hồi. Nếu chỉ cần điều tiết lưu lượng gió thông thường và muốn tiết kiệm chi phí đầu tư thì model động cơ điều khiển van gió không lò xo hồi là hợp lý.
GỢI Ý MÔ-MEN XOẮN ĐỘNG CƠ VAN GIÓ LÒ XO HỒI (SPRING RETURN) CHO TỪNG ỨNG DỤNG
Dưới đây là gợi ý mô-men xoắn cho động cơ van gió lò xo hồi (spring return) cho từng ứng dụng cụ thể:
Van gió nhỏ (zoning dân dụng, văn phòng - kích thước dưới 600x600mm, áp suất gió thấp) → Mô-men xoắn 2 - 5Nm.
Van gió trung bình (AHU/FCU thương mại - kích thước 600x600mm ~ 1200x1200mm, áp suất gió trung bình) → Mô-men xoắn 10 - 16Nm.
Van chặn lửa, chặn khói công nghiệp: Kích thước trên 1200x1200mm, áp suất gió cao → Mô-men xoắn 18 - 40Nm.
