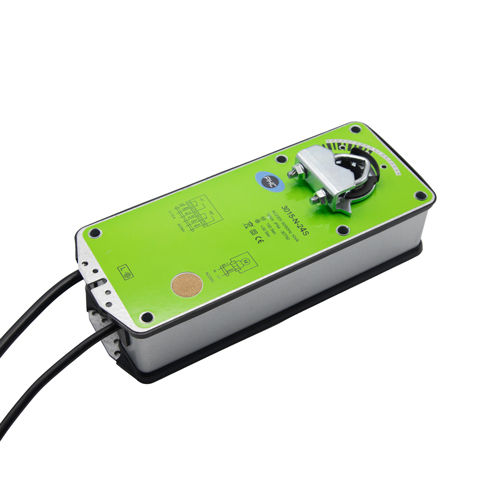

Động cơ van gió Lò Xo Hồi PHC 15NM 3015-N-24S là thiết bị truyền động điện (actuator damper) mạnh mẽ chuyên dùng cho hệ thống HVAC, cung cấp chức năng Spring Return (Fail-Safe) an toàn khi mất điện. Sản phẩm thuộc dòng 3015-N Series của PHC Electronic Products (Beijing) Co., Ltd - thương hiệu uy tín trong lĩnh vực thiết bị tự động hóa điều hòa không khí. Model 3015-N-24S có mô-men xoắn 15Nm, điện áp hoạt động AC/DC 24V, điều khiển On/Off 2 điểm, thời gian Motor 150 giây và Spring Back 30 giây, lý tưởng cho van gió kích thước lớn (tối đa 3.0m²).
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ LÒ XO HỒI 15NM 3015-N-24S (ON/OFF)
Động cơ van gió PHC 3015-N-24S được thiết kế chắc chắn, bền bỉ với các thành phần chính sau:
- Thân động cơ cao cấp
- Motor điện mạnh mẽ
- Bộ truyền động và hộp giảm tốc
- Trục đầu ra với cơ cấu kẹp Universal
- Công tắc phụ SPDT (tiếp điểm phụ - tích hợp sẵn)
- Lò xo Spring Return tích hợp (Fail-Safe)
- Bộ giới hạn góc quay cơ học
Thiết kế chắc chắn cùng khung chống xoay (Anti-rotation bracket) giúp lắp đặt dễ dàng và ổn định cho van gió có kích thước lớn.
Động cơ van gió Lò Xo Hồi 3015-N-24S hoạt động theo nguyên lý Motor điều khiển - Lò xo hồi vị trí an toàn. Các bước vận hành chính bao gồm:
BƯỚC 1 - Nhận tín hiệu: Động cơ nhận tín hiệu On/Off 2 điểm từ hệ thống điều khiển (BMS, PLC, thermostat).
BƯỚC 2 - Motor quay & căng lò xo: Khi có điện, Motor quay đưa van gió đến vị trí làm việc, đồng thời căng chặt lò xo trong khoảng 150 giây.
BƯỚC 3 - Giữ vị trí: Van gió duy trì góc mở yêu cầu, động cơ chuyển sang chế độ tiết kiệm điện.
BƯỚC 4 - Mất điện / Cắt tín hiệu: Lò xo ngay lập tức giải phóng, tự động đưa van gió về vị trí an toàn chỉ trong 30 giây.
BƯỚC 5 - Fail-Safe: Cơ chế lò xo hồi đảm bảo van gió luôn trở về vị trí an toàn trong mọi trường hợp mất điện đột ngột. Công tắc phụ SPDT sẽ báo tín hiệu vị trí về hệ thống.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI 15NM 3015-N-24S
Động cơ van gió 3015-N-24S được ứng dụng rộng rãi trong:
- Hệ thống AHU & FCU công suất lớn
- Hệ thống thông gió tòa nhà văn phòng, trung tâm thương mại, bệnh viện
- Van gió chống cháy và chống khói (Fire & Smoke Damper)
- Hệ thống thông gió nhà máy, trung tâm dữ liệu
- Hệ thống tăng áp cầu thang, hút khói sự cố
- Tích hợp BMS cho các tòa nhà thông minh
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI 15NM 3015-N-24S
- Mô-men xoắn mạnh 15Nm, phù hợp damper lên đến 3.0 m²
- Chức năng Spring Return Fail-Safe tự động về vị trí an toàn khi mất điện
- Lắp đặt dễ dàng với kẹp Universal và khung chống xoay
- Góc quay điều chỉnh linh hoạt
- Tiêu thụ điện thấp, vận hành êm ái
- Độ bền cao trên 60.000 chu kỳ
- Chứng nhận quốc tế CE, RoHS, ISO 9001
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI 15NM 3015-N-24S
- Model: 3015-N-24S
- Mô-men xoắn: 15 Nm
- Điện áp: AC/DC 24V
- Chế độ điều khiển: 2 Point On/Off
- Thời gian Motor: ~150 giây
- Thời gian Spring Return: ~30 giây
- Diện tích van gió: Tối đa 3.0 m²
- Góc quay: 90° (95° cơ học)
- Góc giới hạn: 5° ~ 85° (bước 5°)
- Công suất tiêu thụ: 6W (hoạt động) / 2.5W (dừng)
- Công tắc phụ: 3(1.5)A / 230V (tích hợp sẵn)
- Cấp bảo vệ: IP54
- Nhiệt độ làm việc: -20°C ~ +50°C
- Trọng lượng: ~3.0 Kg
- Tuổi thọ: >60.000 chu kỳ
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, RoHS, ISO 9001
- Bảo hành: 2 năm
Sensors Việt Nam là nhà phân phối độc quyền của thương hiệu PHC tại thị trường Việt Nam. Chúng tôi cung cấp Động cơ van gió Lò Xo Hồi Spring Return 15NM 3015-N-24S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
