Động cơ van gió lò xo hồi vận hành bằng tay PHC 3NM 3103 Series là thiết bị truyền động điện chuyên biệt cho hệ thống HVAC trong công trình dân dụng và công nghiệp. Với cơ chế lò xo hồi đảm bảo an toàn khi mất điện (Spring Return - Fail-Safe) cùng chức năng vận hành bằng tay tiện lợi, sản phẩm này là lựa chọn lý tưởng cho các hệ thống yêu cầu mức độ an toàn, tính chính xác và sự linh hoạt vận hành cao.
ĐỘNG CƠ VAN GIÓ LÒ XO HỒI VẬN HÀNH BẰNG TAY PHC 3NM 3103 SERIES LÀ GÌ?
Động cơ van gió lò xo hồi vận hành bằng tay PHC 3Nm 3103 Series (Spring Return Damper Actuator with Manual Override) là thiết bị cơ điện, được thiết kế để lắp đặt trực tiếp lên trục van gió. Chức năng chính của dòng sản phẩm này là điều khiển van gió mở hoàn toàn/đóng hoàn toàn/điều chỉnh góc mở linh hoạt theo tín hiệu điều khiển từ hệ thống BMS/PLC hoặc tín hiệu On/Off đơn giản.
Điểm khác biệt cốt lõi của dòng động cơ điều khiển van gió lò xo hồi vận hành bằng tay PHC 3Nm 3103 Series so với các loại động cơ thông thường nằm ở cơ chế lò xo hồi (Spring Return): Khi mất điện/sự cố đột ngột thì lò xo cơ học bên trong sẽ tự động đưa van gió về vị trí an toàn mặc định (thường là đóng hoàn toàn/mở hoàn toàn - tùy thiết kế hệ thống).
Đây là cơ chế Fail-Safe trọng yếu trong các ứng dụng yêu cầu đảm bảo an toàn cháy nổ - điển hình như nhà máy sản xuất quy mô lớn/khu vực có nguy cơ cháy nổ cao, bệnh viện, trường học, lò nung/sấy/rèn, trung tâm thương mại.
4 MODEL PHỔ BIẾN CỦA DÒNG ĐỘNG CƠ VAN GIÓ LÒ XO HỒI VẬN HÀNH BẰNG TAY PHC 3NM 3103 SERIES
Động cơ van gió lò xo hồi vận hành bằng tay PHC 3NM 3103 Series có 4 biến thể nổi bật - gồm:
Động cơ van gió lò xo hồi vận hành bằng tay PHC 3NM 3103 Series - model 3103-N-24N
Chế độ điều khiển ON/OFF, điện áp AC/DC 24V, thời gian chạy Motor 40s / Spring Back 15s, không có tiếp điểm phụ feedback vị trí về BMS.
Mã sản phẩm: 3103-N-24N Liên hệ
Động cơ van gió lò xo hồi vận hành bằng tay PHC 3NM 3103 Series - model 3103-N-24S
Chế độ điều khiển ON/OFF, điện áp AC/DC 24V, thời gian chạy Motor 40s / Spring Back 15s, có tiếp điểm phụ feedback vị trí về BMS.
Mã sản phẩm: 3103-N-24S Liên hệ
Động cơ van gió lò xo hồi vận hành bằng tay PHC 3NM 3103 Series - model 3103-N-230N
Chế độ điều khiển ON/OFF, điện áp AC 230V, thời gian chạy Motor 40s / Spring Back 15s, không có tiếp điểm phụ feedback vị trí về BMS.
Mã sản phẩm: 3103-N-230N Liên hệ

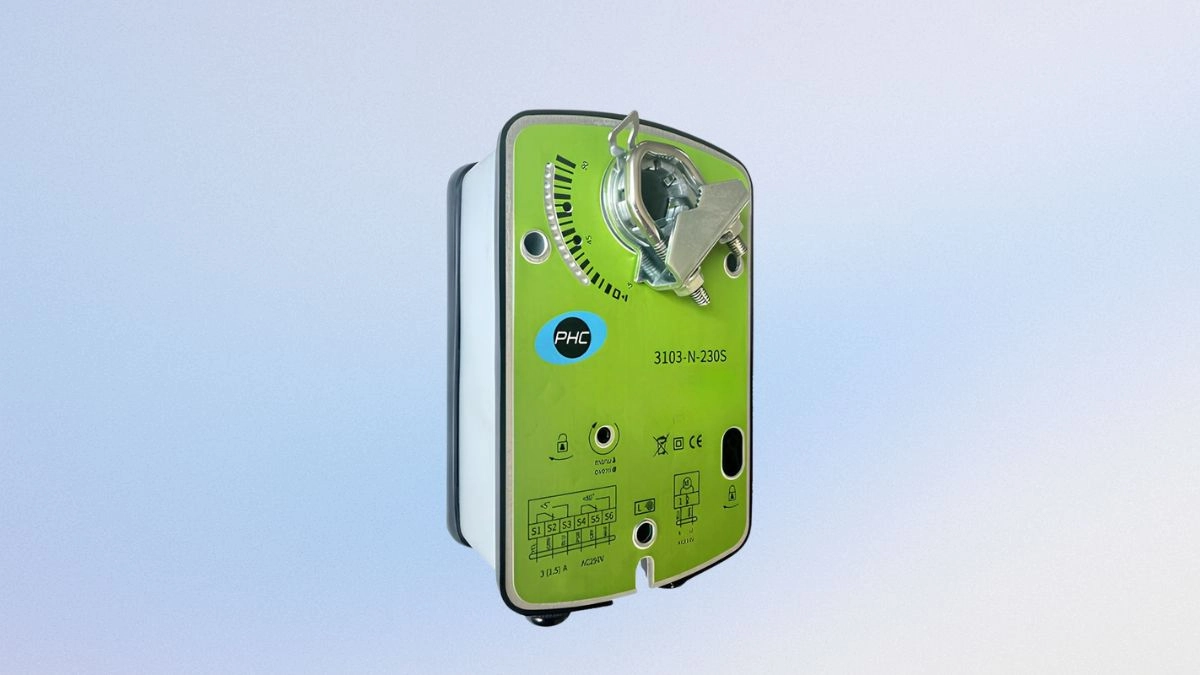

Động cơ van gió lò xo hồi vận hành bằng tay PHC 3NM 3103 Series - model 3103-N-230S
Chế độ điều khiển ON/OFF, điện áp AC 230V, thời gian chạy Motor 40s / Spring Back 15s, có tiếp điểm phụ feedback vị trí về BMS.
Mã sản phẩm: 3103-N-230S Liên hệ
ỨNG DỤNG THỰC TIỄN CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI VẬN HÀNH BẰNG TAY PHC 3NM 3103 SERIES
Động cơ van gió lò xo hồi vận hành bằng tay PHC 3Nm 3103 Series là lựa chọn lý tưởng cho van gió diện tích trung bình - nhỏ, được ứng dụng phổ biến trong:
Hệ thống HVAC tòa nhà văn phòng, chung cư, trung tâm thương mại → điều tiết gió tươi, gió hồi.
Hệ thống AHU và FCU → kiểm soát van gió ngoài trời và van gió hồi.
Hệ thống VAV → điều chỉnh lưu lượng không khí theo vùng.
Van gió kiểm soát khói (Smoke/Fire Damper) → đây là ứng dụng bắt buộc phải dùng động cơ van gió lò xo hồi vận hành bằng tay PHC 3103 Series (đặc biệt là tính năng Spring Return).

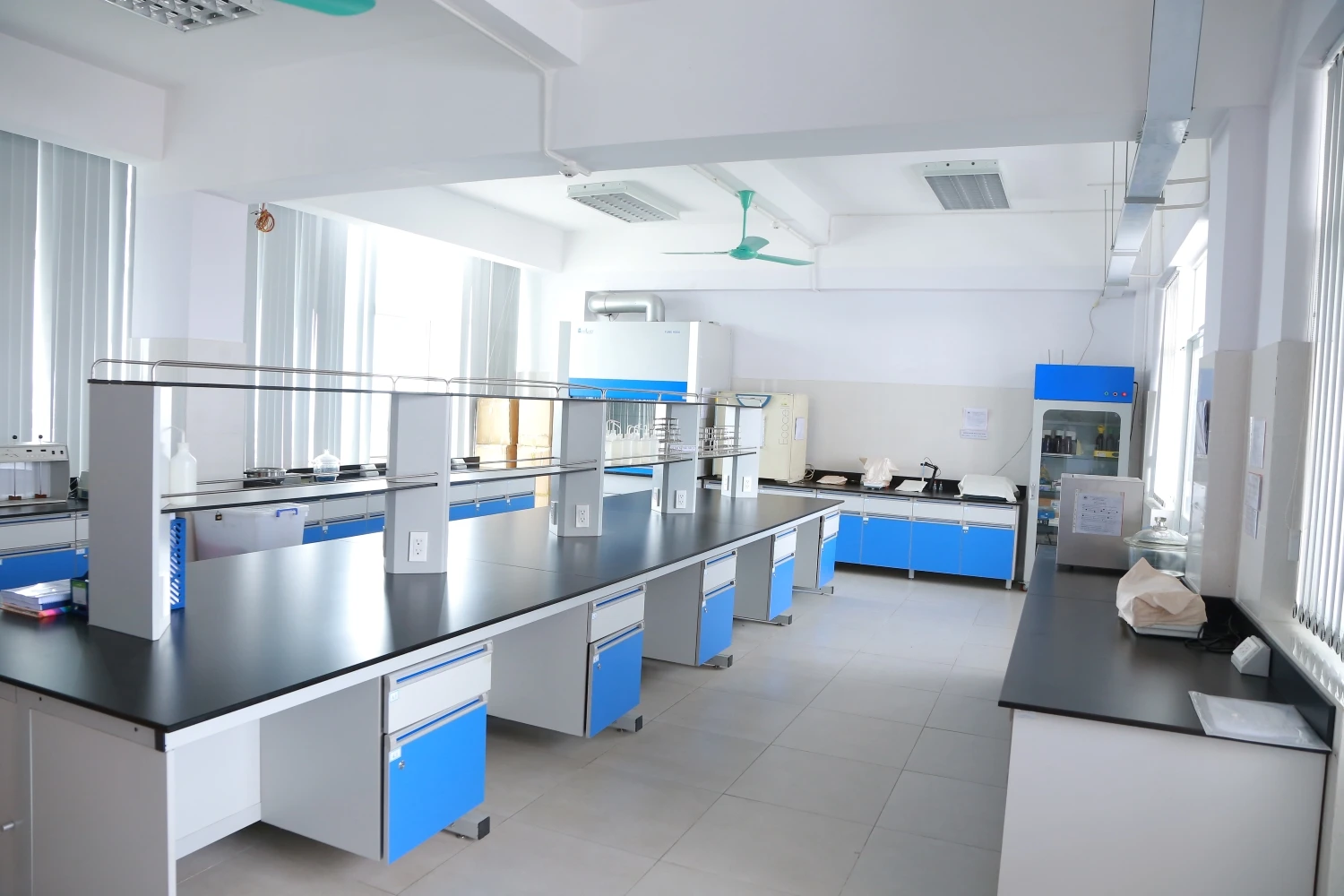

Phòng sạch, phòng thí nghiệm và các khu vực yêu cầu kiểm soát áp suất chính xác (nhà máy dược phẩm, thực phẩm, vi điện tử…).

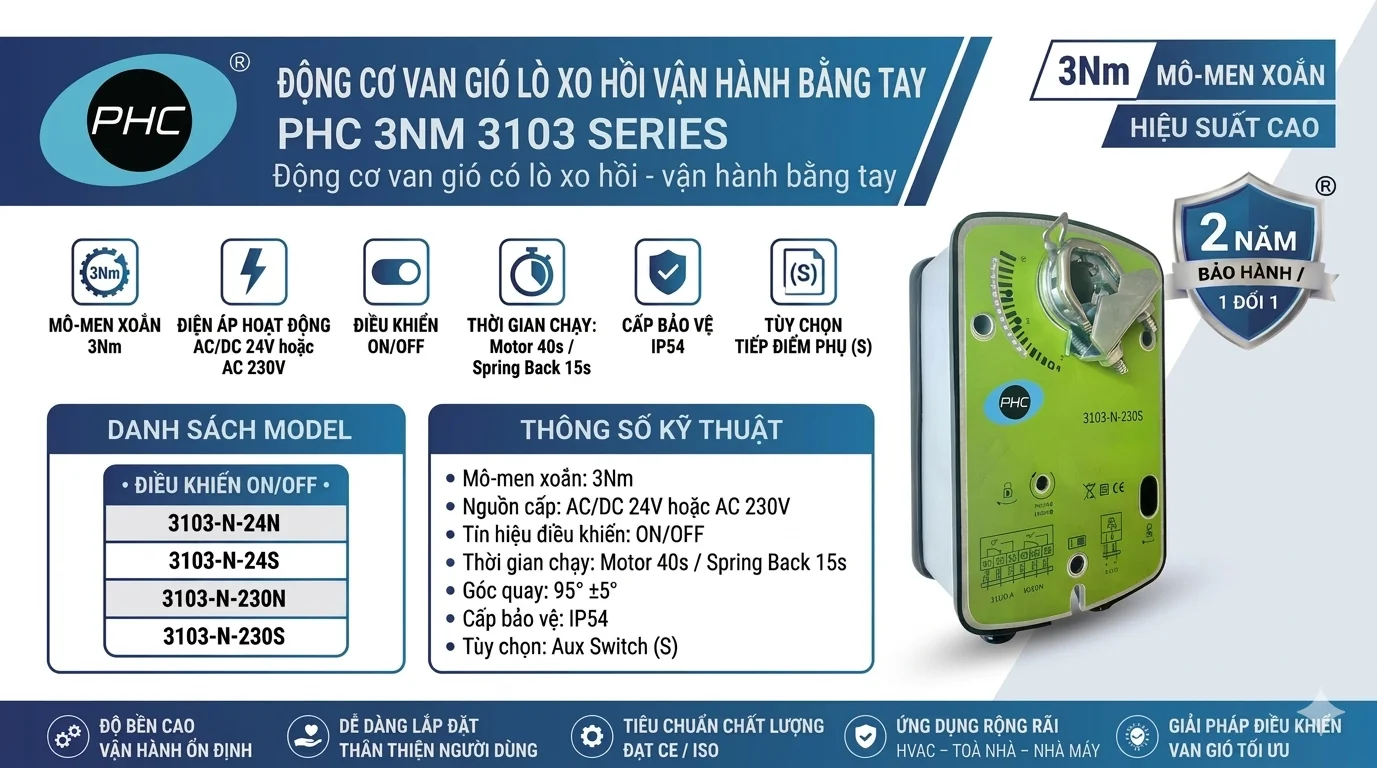

THÔNG SỐ CỐT LÕI CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI VẬN HÀNH BẰNG TAY PHC 3NM 3103 SERIES
Động cơ van gió lò xo hồi vận hành bằng tay PHC 3NM 3103 Series sở hữu những thông số cốt lõi như:
THÔNG SỐ | CHI TIẾT |
| Model | PHC 3103 Series |
| Mô-men xoắn | 3Nm |
| Chế độ điều khiển | On/Off (2 điểm) |
| Góc quay | 0° - 90° (95° cơ học) |
| Cơ chế hồi vị | Spring Return (Fail-Safe) |
| Vận hành bằng tay | Có (Manual Override) |
| Cấp bảo vệ | IP54 |
| Nhiệt độ làm việc | -20°C ~ +50°C |
| Xuất xứ | CE, RoHS, ISO 9001 |
| Chứng chỉ | PHC - China |
| Bảo hành | 24 tháng |
HƯỚNG DẪN LẮP ĐẶT ĐỘNG CƠ VAN GIÓ LÒ XO HỒI VẬN HÀNH BẰNG TAY PHC 3NM 3103 SERIES ĐÚNG CHUẨN
Việc lắp đặt động cơ van gió lò xo hồi vận hành bằng tay PHC 3NM 3103 Series tương đối đơn giản và không cần cơ cấu liên kết phức tạp. Quy trình lắp đặt tổng quát bao gồm các bước như sau:
Xác định chiều Fail-Safe → quyết định khi mất điện đột ngột thì van sẽ về vị trí đóng (NC) hay mở (NO). Yếu tố này sẽ phụ thuộc vào sơ đồ thiết kế hệ thống.
Gắn trực tiếp động cơ van gió lò xo hồi vận hành bằng tay PHC lên trục van gió → đường kính trục cần tương thích với động cơ van gió: Đối với trục tròn - đường kính từ Ø6 đến Ø15 mm; đối với trục vuông - kích thước từ 5 × 5 mm đến 10.5 × 10.5 mm; chiều dài trục tối thiểu - khuyến nghị từ 40 mm trở lên.
Điều chỉnh góc giới hạn → thiết lập góc mở/đóng phù hợp với tiết diện ống gió.
Đấu nối điện → thực hiện dựa theo hướng dẫn của nhà sản xuất (sơ đồ On/Off - 2 dây).
Vận hành động cơ van gió thử bằng Manual Override → kiểm tra chuyển động cơ học kỹ lưỡng trước khi cấp điện cho thiết bị.
Cấp nguồn và commissioning → kiểm tra tín hiệu phản hồi (đối với các model được trang bị tiếp điểm phụ feedback vị trí - có ký hiệu “S” trong tên sản phẩm).
MUA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI VẬN HÀNH BẰNG TAY PHC 3NM 3103 SERIES CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Sensors Việt Nam hiện là đơn vị cung ứng các dòng động cơ van gió chính hãng - đến từ những ông lớn hàng đầu thế giới - điển hình là PHC. Đây là hãng sản xuất động cơ van gió chất lượng cao, giá tốt, chuyên dùng trong HVAC. Động cơ van gió của PHC có chức năng điều khiển góc mở/đóng của damper nhằm kiểm soát lưu lượng gió trong hệ thống điều hòa không khí và thông gió.
Bên cạnh động cơ van gió lò xo hồi vận hành bằng tay PHC 3Nm 3103 Series, chúng tôi cung cấp danh mục sản phẩm đa dạng - đáp ứng tối đa mọi nhu cầu ứng dụng:
Không chỉ đảm bảo chất lượng sản phẩm, Sensors Việt Nam còn có:
- Dịch vụ hỗ trợ tận tâm trước - sau mua hàng
- Mức giá cạnh tranh - hợp lý
- Chế độ bảo hành uy tín 2 năm
- Chứng chỉ CO/CQ đầy đủ cho các dự án
- Giao hàng nhanh chóng toàn quốc.
Mọi thông tin chi tiết và nhu cầu đặt hàng động cơ van gió lò xo hồi vận hành bằng tay PHC 3Nm 3103 Series, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ nhanh chóng, tận tình nhất!
