Trong các hệ thống HVAC và BMS hiện đại, việc điều khiển chính xác lưu lượng gió và đảm bảo an toàn khi mất điện rất cần được đề cao. Động cơ van gió tuyến tính có lò xo hồi vận hành bằng tay PHC 5NM 3105-M Series là thiết bị có thể cân tốt cả hai vấn đề này cùng lúc: chế độ điều khiển tuyến tính 0(2)-10V/4-20mA với độ chính xác cao và tích hợp cơ chế lò xo hồi vị (Spring Return Fail-Safe) đảm bảo van luôn tự động trở về vị trí an toàn chỉ trong vòng 20 giây kể từ khi mất điện.

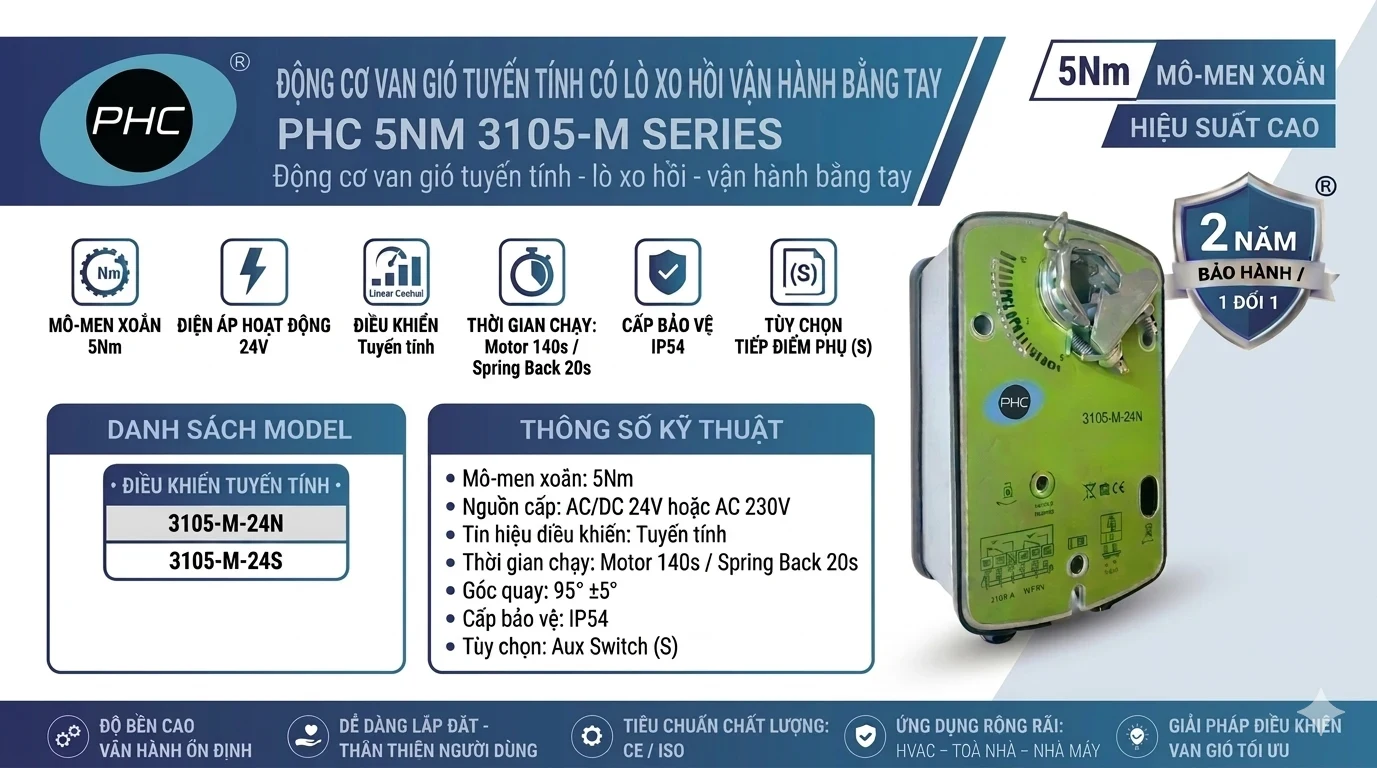

ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH CÓ LÒ XO HỒI VẬN HÀNH BẰNG TAY PHC 5NM 3105-M SERIES LÀ GÌ?
Động cơ van gió tuyến tính có lò xo hồi vận hành bằng tay PHC 5NM 3105-M Series là thiết bị truyền động điện chuyên dùng cho HVAC. Thiết bị này có nhiệm vụ chính là điều khiển tỷ lệ góc mở van gió linh hoạt theo tín hiệu analog 0(2)-10V/4-20mA từ bộ điều khiển trung tâm. Hơn thế, các sản phẩm trong dòng PHC 5NM 3105-M còn được tích hợp cơ cấu lò xo hồi vị, có thể tự động đưa van về vị trí an toàn khi mất điện đột ngột.
Cấu Tạo Cơ Bản
Cấu tạo cơ bản của động cơ van gió tuyến tính có lò xo hồi vận hành bằng tay PHC gồm các phần chính sau đây:
Thân động cơ chịu lực cao cấp.
Motor điện.
Bộ truyền động và hộp giảm tốc.
Trục đầu ra với cơ cấu kẹp Universal.
Lò xo hồi vị Spring Return tích hợp Fail-Safe.
Bộ điều khiển tuyến tính.
Chức năng Manual Override (vận hành bằng tay).
Khung chống xoay Anti-Rotation Bracket.
Cơ cấu giới hạn góc quay cơ học.
Nguyên Lý Vận Hành
Động cơ van gió tuyến tính có lò xo hồi vận hành bằng tay PHC 5NM 3105-M Series hoạt động theo nguyên lý như sau:
Nhận tín hiệu điều khiển từ BMS/PLC/bộ điều khiển HVAC → Điều chỉnh góc mở damper → Tích năng lượng lò xo → Giữ vị trí van theo tín hiệu điều khiển để tối ưu lưu lượng gió và tiết kiệm năng lượng.
Khi mất điện/xảy ra sự cố, lò xo hồi vị tự động đưa van về vị trí an toàn mặc định (đóng hoàn toàn hoặc mở hoàn toàn) trong khoảng 20 giây.
MODEL TIÊU BIỂU TRONG ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH CÓ LÒ XO HỒI VẬN HÀNH BẰNG TAY PHC 5NM 3105-M SERIES
Động cơ van gió tuyến tính có lò xo hồi vận hành bằng tay PHC 5Nm 3105-M Series có 2 model tiêu biểu nhất:
Model PHC 5Nm 3105-M-24N
Điều khiển tuyến tính, điện áp AC/DC 24V, thời gian chạy Motor 140s / Spring Back 20s, không có tiếp điểm phụ feedback tín hiệu vị trí về hệ thống điều khiển.
Mã sản phẩm: 3105-M-24N Liên hệ
Model PHC 5Nm 3105-M-24S
Điều khiển tuyến tính, điện áp AC/DC 24V, thời gian chạy Motor 140s / Spring Back 20s, có tiếp điểm phụ feedback tín hiệu vị trí về hệ thống điều khiển.
Mã sản phẩm: 3105-M-24S Liên hệ

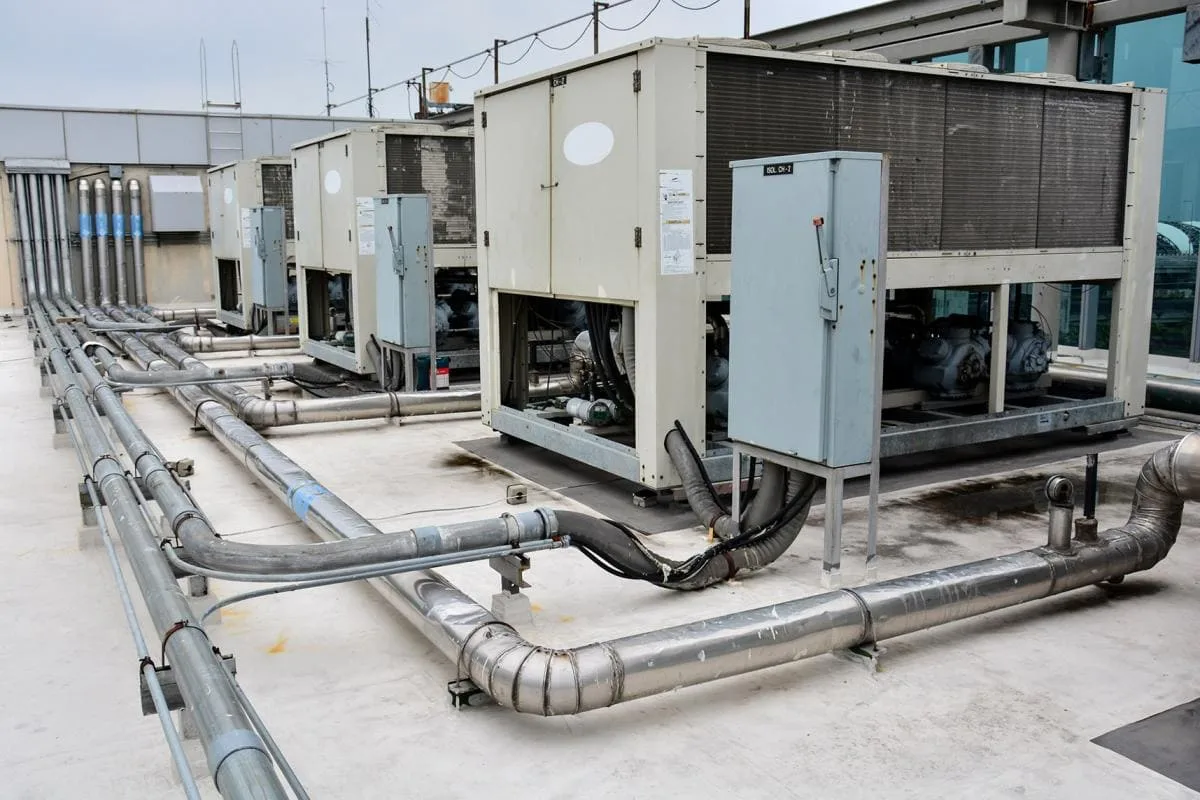

ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH CÓ LÒ XO HỒI VẬN HÀNH BẰNG TAY PHC 5NM 3105-M SERIES
Nhờ sử dụng tín hiệu điều khiển tuyến tính chính xác kết hợp với tính năng lò xo hồi vị và vận hành bằng tay, động cơ van gió tuyến tính có lò xo hồi vận hành bằng tay PHC 5NM 3105-M Series được ứng dụng rộng rãi trong các vị trí sau:
Hệ thống AHU và FCU
Hệ thống điều hòa không khí trung tâm HVAC
Hệ thống thông gió tòa nhà văn phòng
Trung tâm thương mại và khách sạn
Bệnh viện và phòng sạch
Nhà máy dược phẩm và thực phẩm
Trung tâm dữ liệu
Hệ thống tăng áp cầu thang
Van gió chống cháy và chống khói
Hệ thống BMS và Smart Building.

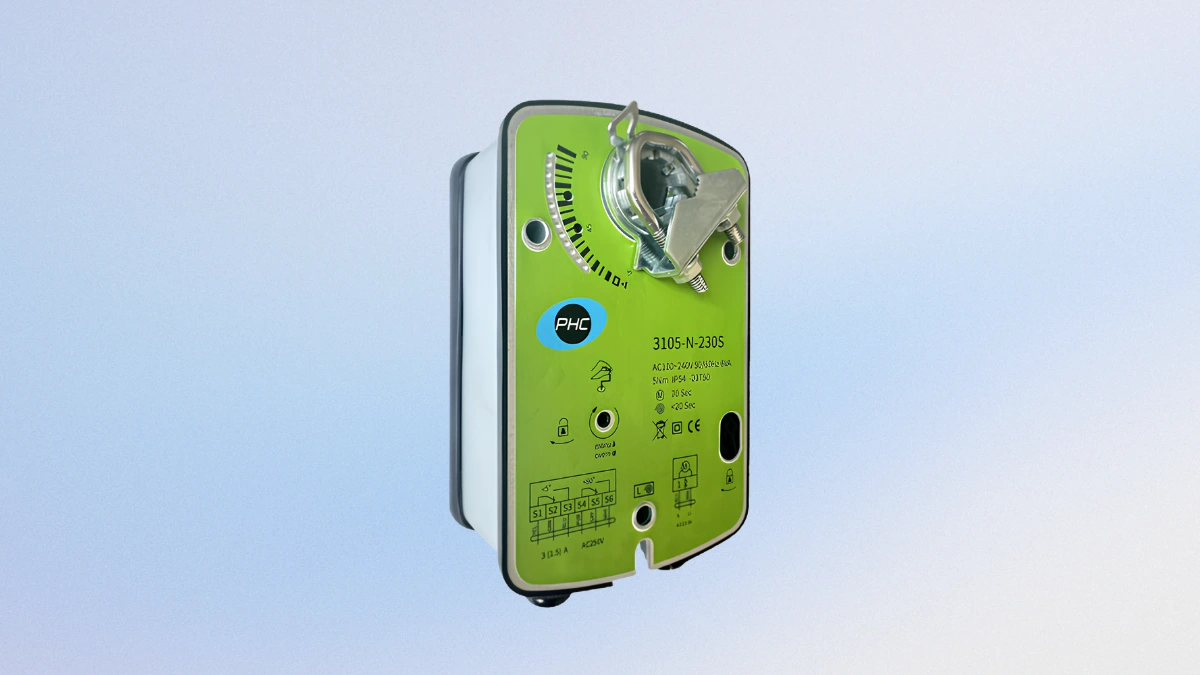

MUA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH CÓ LÒ XO HỒI VẬN HÀNH BẰNG TAY PHC 5NM 3105-M SERIES TẠI SENSORS VIỆT NAM
Sensors Việt Nam hiện là đơn vị cung ứng các dòng động cơ van gió chính hãng - đến từ những ông lớn hàng đầu thế giới - điển hình là PHC. Đây là hãng sản xuất động cơ van gió chất lượng cao, giá tốt, chuyên dùng trong HVAC. Động cơ van gió của PHC có chức năng điều khiển góc mở/đóng của damper nhằm kiểm soát lưu lượng gió trong hệ thống điều hòa không khí và thông gió.
Bên cạnh động cơ van gió tuyến tính có lò xo hồi vận hành bằng tay PHC 5Nm 3105 Series, chúng tôi cung cấp danh mục sản phẩm đa dạng - đáp ứng tối đa mọi nhu cầu ứng dụng:
Không chỉ đảm bảo chất lượng sản phẩm, Sensors Việt Nam còn có:
- Dịch vụ hỗ trợ tận tâm trước - sau mua hàng
- Mức giá cạnh tranh - hợp lý
- Chế độ bảo hành uy tín 2 năm
- Chứng chỉ CO/CQ đầy đủ cho các dự án
- Giao hàng nhanh chóng toàn quốc.
Mọi thông tin chi tiết và nhu cầu đặt hàng động cơ van gió tuyến tính có lò xo hồi vận hành bằng tay PHC 5Nm 3105 Series, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ nhanh chóng, tận tình nhất!
