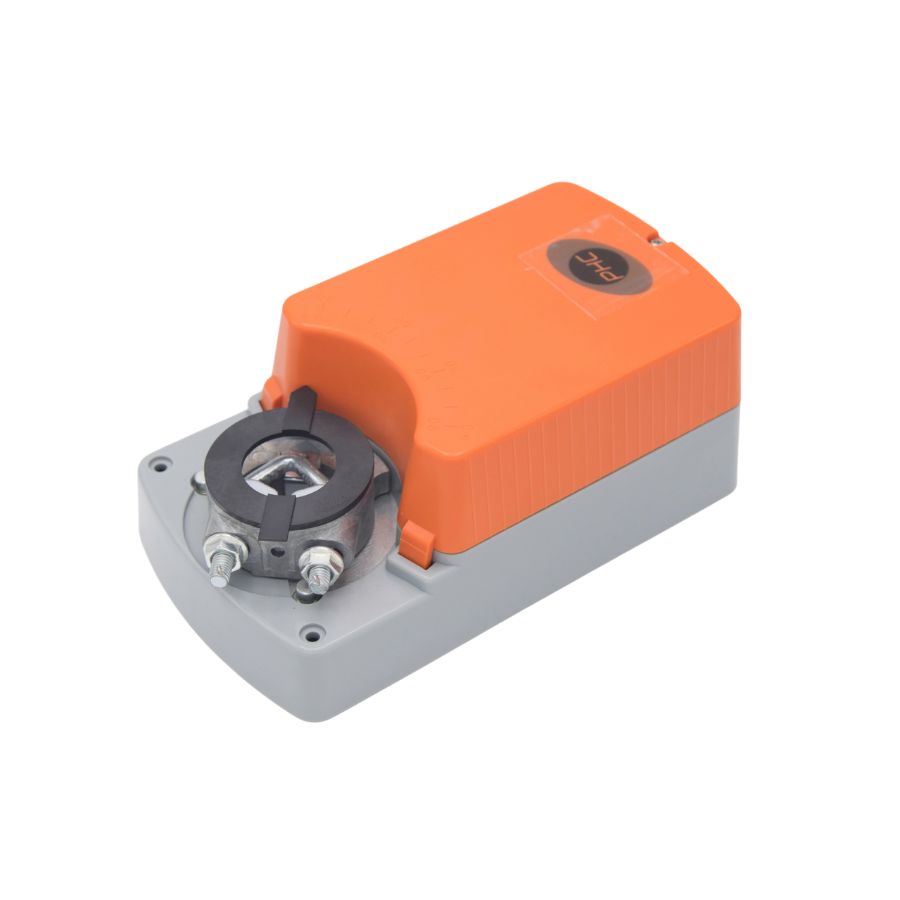

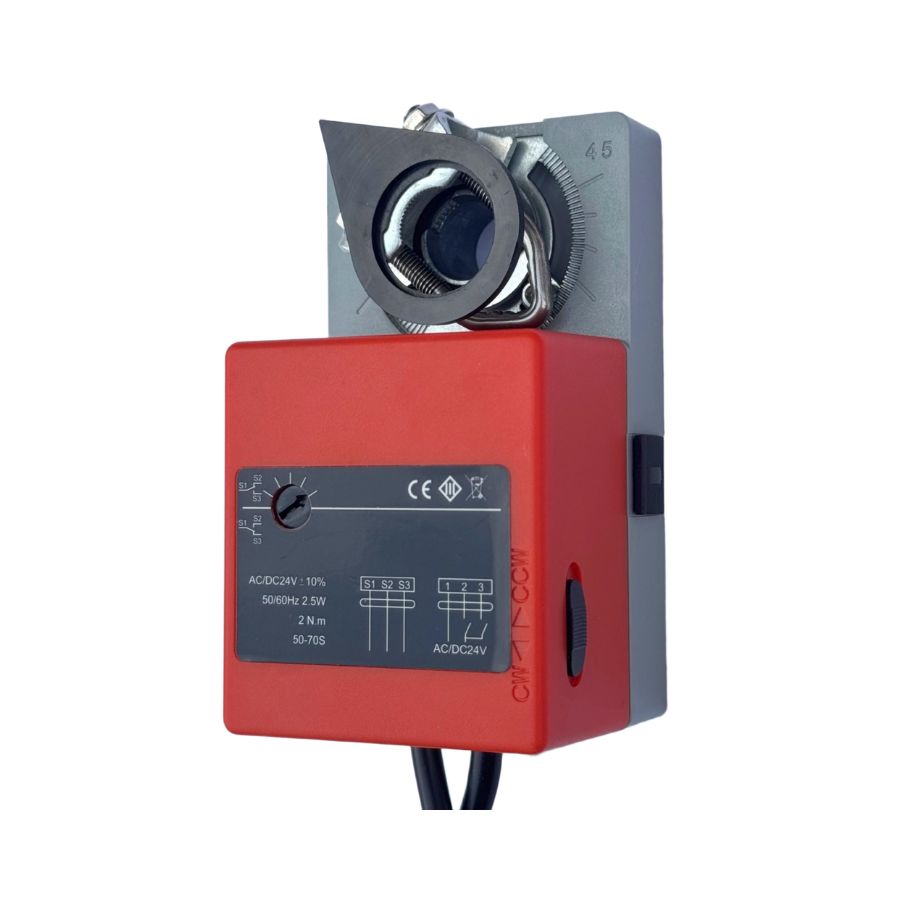

Động cơ van gió tuyến tính PHC 2NM 5002M-230-S là thiết bị truyền động điện được sản xuất bởi PHC - Trung Quốc. Thiết bị này chuyên dùng cho các hệ thống HVAC yêu cầu điều khiển tuyến tính (Modulating) - điều chỉnh góc mở van gió chính xác theo tín hiệu analog 0-10V/4-20mA.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH 2NM 5002M-230-S
Cấu Tạo Cơ Bản
Động cơ van gió tuyến tính 2NM 5002M-230-S được cấu thành từ các phần chính sau đây:
- Vỏ ngoài kim loại nguyên khối.
- Motor điện AC 230V.
- Bo mạch điều khiển tích hợp.
- Cảm biến vị trí (Potentiometer/Encoder).
- Tiếp điểm phụ feedback vị trí thực tế.
- Hệ thống bánh răng giảm tốc.
- Trục kết nối universal.
- Thanh chống xoay.
Nguyên Lý Vận Hành
Cơ chế hoạt động của động cơ van gió tuyến tính 5002M-230-S diễn ra như sau:
B1 - Nhận tín hiệu analog từ BMS/PLC/Cảm biến (0-10V/4-20mA)
B2 - Bo mạch nhận tín hiệu analog → chuyển đổi thành góc mở van tương ứng:
- 0V (hoặc 4mA) → Van đóng hoàn toàn (0°)
- 5V (hoặc 12mA) → Van mở 50% (45°)
- 10V (hoặc 20mA) → Van mở hoàn toàn (90°).
B3 - Motor quay theo lệnh bo mạch → Trục actuator xoay cánh van gió từ 0° đến góc mở yêu cầu trong <30 giây.
B4 - Khi đạt góc mở yêu cầu, motor dừng và giữ nguyên vị trí → van duy trì lưu lượng gió ổn định theo nhu cầu. Đồng thời, tiếp điểm phụ sẽ feedback vị trí thực của van về hệ thống BMS.
Với tính năng điều khiển Modulating, góc mở van tỷ lệ thuận với tín hiệu (ví dụ 0V = 0°, 10V = 90°) → kiểm soát chính xác lưu lượng gió theo nhiệt độ, độ ẩm, áp suất → tiết kiệm năng lượng, thoải mái hơn.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH 2NM 5002M-230-S
Động cơ van gió tuyến tính 2 Nm 5002M-230-S được sử dụng phổ biến trong các tình huống sau đây:
- Phòng sạch - Bệnh viện: Kiểm soát áp suất phòng, nhiệt độ, độ ẩm chính xác
- Văn phòng cao cấp: Điều chỉnh lượng gió theo số người, nhiệt độ phòng
- AHU/FCU cỡ nhỏ: Điều khiển damper chính xác
- Hệ thống VAV: Điều chỉnh lưu lượng theo nhu cầu thực tế
- Phòng thí nghiệm: Kiểm soát áp suất âm/dương, đảm bảo an toàn
- Trung tâm dữ liệu: Điều chỉnh lưu lượng làm mát theo nhiệt độ server
- Khách sạn - Resort: Điều chỉnh nhiệt độ phòng khách theo yêu cầu
- Nhà xưởng sản xuất: Điều chỉnh gió tươi theo nhiệt độ, độ ẩm nhà xưởng.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH 2NM 5002M-230-S
Động cơ van gió tuyến tính 2 Nm 5002M-230-S được tin dùng nhờ những ưu điểm sau đây:
- Modulating tuyến tính: Điều chỉnh góc mở van tỷ lệ thuận với tín hiệu 0-10V/4-20mA - đảm bảo kiểm soát lưu lượng gió chính xác.
- Tiết kiệm năng lượng: Chỉ mở ở góc vừa đủ để cung cấp lượng gió cần thiết, tránh lãng phí năng lượng.
- Điện áp AC 230V: Đây là mức điện áp thấp, an toàn cho con người, dễ tích hợp BMS/PLC
- Thời gian chạy <30 giây: Đảm bảo tốc độ phản hồi nhanh.
- Mô-men 2Nm: Đủ lực điều khiển van gió nhỏ - trung bình (≤0.5m²).
- Trục universal: Hỗ trợ trục tròn φ6-15mm, vuông 5-10.5mm - có thể tương thích nhiều loại van.
- Góc quay điều chỉnh được: Tùy chỉnh góc mở van theo thiết kế thực tế (0-90°).
- Chiều quay đảo được: Lắp ngược actuator để đảo chiều mà không cần can thiệp điện.
- Bo mạch điều khiển tích hợp: Nhận trực tiếp tín hiệu điều khiển 0-10V/4-20mA mà không cần bộ điều khiển riêng.
- Có tiếp điểm phụ feedback vị trí thực về hệ thống BMS.
- Một số ưu điểm khác:
- Chống quá tải tự động.
- Tiêu chuẩn IP54 phù hợp môi trường công nghiệp
- Motor tuổi thọ cao, vận hành êm, tiếng ồn thấp
- Chi phí hợp lý, cạnh tranh so với các dòng sản phẩm tương tự của Belimo, Honeywell...
- Tuân thủ CE, RoHS cho các dự án xuất khẩu, công trình yêu cầu chứng chỉ quốc tế.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH 2NM 5002M-230-S
- Model: 5002M-230-S
- Mô-men xoắn: 2 Nm
- Điện áp hoạt động: AC 230V
- Loại điều khiển: Modulating (tuyến tính)
- Tín hiệu điều khiển: 0-10V DC/4-20mA
- Tiếp điểm phụ feedback vị trí: Có
- Góc quay: 0-90°
- Thời gian chạy (90°): <30 giây
- Diện tích van tối đa: ~0.5 m²
- Kích thước trục hỗ trợ: Tròn φ6-15mm; Vuông 5-10.5mm
- Bộ điều chỉnh góc quay: Có
- Chiều quay: Đảo chiều bằng cách lắp ngược actuator
- Chống quá tải: Có – tự động dừng
- Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
- Nhiệt độ hoạt động: -20°C ~ +50°C
- Độ ẩm: 5-95% RH (không ngưng tụ)
- Chứng chỉ: CE, RoHS
- Cable: 1m tích hợp sẵn
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió tuyến tính 2Nm 5002M-230-S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
