Trong các hệ thống điều hòa không khí, AHU đóng vai trò như phổi của công trình. Khi luồng khí đi qua bộ lọc của AHU thì bụi, phấn hoa, vi khuẩn và các hạt mịn sẽ bị giữ lại - chỉ cho phép luồng khí sạch đi vào khu vực sử dụng. Tuy nhiên, bộ lọc sẽ bẩn dần theo thời gian và việc thay lọc đúng thời điểm sẽ hưởng trực tiếp đến chất lượng không khí, điện năng tiêu thụ và tuổi thọ thiết bị. Lúc này, thay vì người dùng phải tự phỏng đoán thời gian vệ sinh/thay lọc thì cảm biến chênh áp AHU sẽ là công cụ làm việc đó một cách chính xác và hoàn toàn tự động.
CẢM BIẾN CHÊNH ÁP AHU LÀ GÌ? THIẾT BỊ NÀY ĐO GIÁ TRỊ GÌ?
Cảm biến chênh áp AHU đo áp suất chênh lệch giữa hai điểm trong cụm xử lý không khí và chuyển giá trị đó thành tín hiệu điện chuẩn (4-20 mA/0-10 VDC/Modbus RTU RS485) để gửi về BMS, PLC hoặc bộ điều khiển DDC. Cảm biến chênh áp lọc AHU có hai cổng lấy áp (cổng dương (+) và cổng âm (-)) và chỉ đo độ chênh giữa hai cổng, không tính toán áp suất tuyệt đối trong hệ thống.
Khác với cảm biến áp suất, dải đo của cảm biến chênh áp nói chung tương đối thấp, dao động từ vài chục đến vài nghìn Pascal (Pa). Về công nghệ đo, cảm biến chênh áp AHU thường dùng phần tử đo vi cơ (MEMS) hoặc điện dung - chúng đủ nhạy để nhận biết sự thay đổi áp suất ở mức nhỏ (vài Pa).
CẢM BIẾN CHÊNH ÁP AHU ĐƯỢC DÙNG Ở VỊ TRÍ NÀO?
Thực tế, cảm biến chênh áp AHU HVAC thường được dùng ở 4 vị trí chính, trong đó:
- Phổ biến nhất là được lắp ở hai phía của bộ lọc thô, lọc trung gian và lọc tinh (gọi chung là cảm biến chênh áp lọc AHU).
- Kế đến là vị trí giữa hai phía quạt cấp, nhiệm vụ chính là xác nhận quạt đang chạy thật và có tạo ra áp suất.
- Tiếp theo là vị trí hai phía dàn coil nóng/lạnh để phát hiện và cảnh báo sớm tình trạng coi bịl bẩn.
- Vị trí cuối cùng là ở giữa các khu vực cần kiểm soát áp suất chặt chẽ - ví dụ như phòng sạch và hành lang, giữa các phòng sạch liền kề, phòng cách ly và khu vực bình thường… mục đích chính là duy trì cấp áp theo đúng thiết kế.
GIÁ TRỊ THỰC TẾ CỦA CẢM BIẾN CHÊNH ÁP AHU TRONG CÔNG TRÌNH
Giá trị lớn nhất của cảm biến chênh áp AHU không dừng lại ở chỗ nhận biết và cảnh báo lọc bẩn sớm, mà nó còn liên quan đến ba bài toán vận hành cụ thể.
Tiết kiệm điện cho quạt
Trong AHU, công suất của quạt gần tỷ lệ thuận với giá trị lưu lượng x áp suất tổng cộng mà quạt phải thắng. Như vậy, khi lọc bẩn → tổn thất áp tăng → quạt phải ngốn thêm điện để giữ lưu lượng. Với các công trình có nhiều 10 AHU vận hành cùng tình trạng sẽ gây lãng phí rất nhiều chi phí điện mỗi năm. Trong khi đó, chi phí đầu tư một cảm biến chỉ chiếm phần rất nhỏ trong con số này.
Giúp nhận biết lọc bẩn sớm và vệ sinh/thay thế đúng lúc
Hãy nhớ, việc thay lọc đúng lúc là rất cần thiết, chứ không phải thay theo lịch cố định. Bởi vì việc làm này có 2 rủi ro:
Một là môi trường nhiều bụi sẽ làm lọc nghẹt trước hạn, lưu thông không khí kém đi mà không phát hiện sớm.
Hai là trong môi trường sạch và lọc ít bị bám bẩn, còn dùng tốt thì đã bị thay, làm lãng phí vật tư và nhân công.
Việc dùng cảm biến chênh áp AHU sẽ giúp doanh nghiệp biết chính xác thời điểm lọc đủ bẩn và cần thay - tức là quyết định thay lọc sẽ dựa trên con số tổn thất áp thực tế và đúng theo khuyến cáo của nhà sản xuất lọc.
Đảm bảo tuân thủ và an toàn sản phẩm
Trong các nhà máy dược, thực phẩm, điện tử hay bệnh viện, cảm biến chênh áp lọc AHU sẽ ghi nhận giá trị chênh áp lọc HEPA và chênh áp giữa các phòng. Đây chính là dữ liệu bắt buộc phải có khi thực hiện đánh giá GMP/ISO 14644. Thông thường, các dòng cảm biến chênh áp hiện đại sẽ cho tín hiệu liên tục giúp lưu trend trên SCADA - dễ dàng truy xuất khi cần.
BẢNG THAM CHIẾU CHÊNH ÁP LỌC ĐIỂN HÌNH
Song song với việc cùng cảm biến chênh áp AHU, người vận hành cũng nên nắm được các mức chênh áp lọc điển hình theo cấp lọc. Dưới đây là bản tham chiếu đơn giản mà mọi người có thể tham khảo:
| Cấp lọc | Chênh áp ban đầu (Pa) | Chênh áp cuối khuyến nghị (Pa) |
| Lọc thô G4 | 40 - 60 | 150 - 250 |
| Lọc trung gian F7 - F9 | 80 - 150 | 250 - 450 |
| Lọc HEPA H13 - H14 | 220 - 300 | 450 - 750 |
Lưu ý:
- Giá trị chênh áp lọc khuyến nghị chính xác thường được nhà sản xuất ghi rõ trên datasheet, bạn cần tuân theo con số này. Vì đôi khi cùng cấp lọc nhưng sự khác biệt về cấu tạo và tốc độ gió sẽ cho kết quả khác nhau.
- Nguyên tắc chung thường được sử dụng là chênh áp cuối thường = ~ (2 x chênh áp ban đầu) đối với lọc HEPA và cao hơn nữa với lọc thô.
CÁCH CHỌN DẢI ĐO CẢM BIẾN CHÊNH ÁP AHU CHO TỪNG VỊ TRÍ LẮP ĐẶT
Dưới đây là cách chọn dải đo cảm biến chênh áp AHU cho các vị trí lắp đặt chủ chốt:
- Với lọc thô G4, dải đo cảm biến chênh áp AHU HVAC từ 0 - 250 Pa là hợp lý, vì chênh áp cuối thường dao động ở mức 150 - 250 Pa.
- Với lọc trung gian (F7 - F9), dải đo trong khoảng 0 - 500 Pa là vừa vặn cho hầu hết các trường hợp.
- Nếu hệ thống chạy tốc độ gió cao/lọc túi sâu thì nên cân nhắc dải đo cảm biến chênh áp lọc AHU mức 0 - 750 Pa.
- Với lọc HEPA, dải đo 0 - 1.000 Pa là phổ biến nhất, nhưng nếu chỉ cần giám sát lọc H13 ở các khu vực ít bẩn thì dải đo 0 - 750 Pa sẽ là lựa chọn nên cân nhắc vì cho độ phân giải tốt hơn.
- Với ứng dụng quạt cấp, dải đo cảm biến chênh áp có thể trong mức 0-1.000 Pa đến 0-2.500 Pa (tuỳ thiết kế cột áp).
- Với dàn coil, dải đo từ 0-250 Pa/0-500 Pa là đã đủ đáp ứng vì tổn thất qua coil thường ở mức thấp.
- Với ứng dụng giám sát áp suất chênh lệch trong phòng sạch thì nên ưu tiên chọn dải đo cảm biến chênh áp AHU trong mức thấp như 0-25 Pa, 0-50 Pa hoặc ±50 Pa.

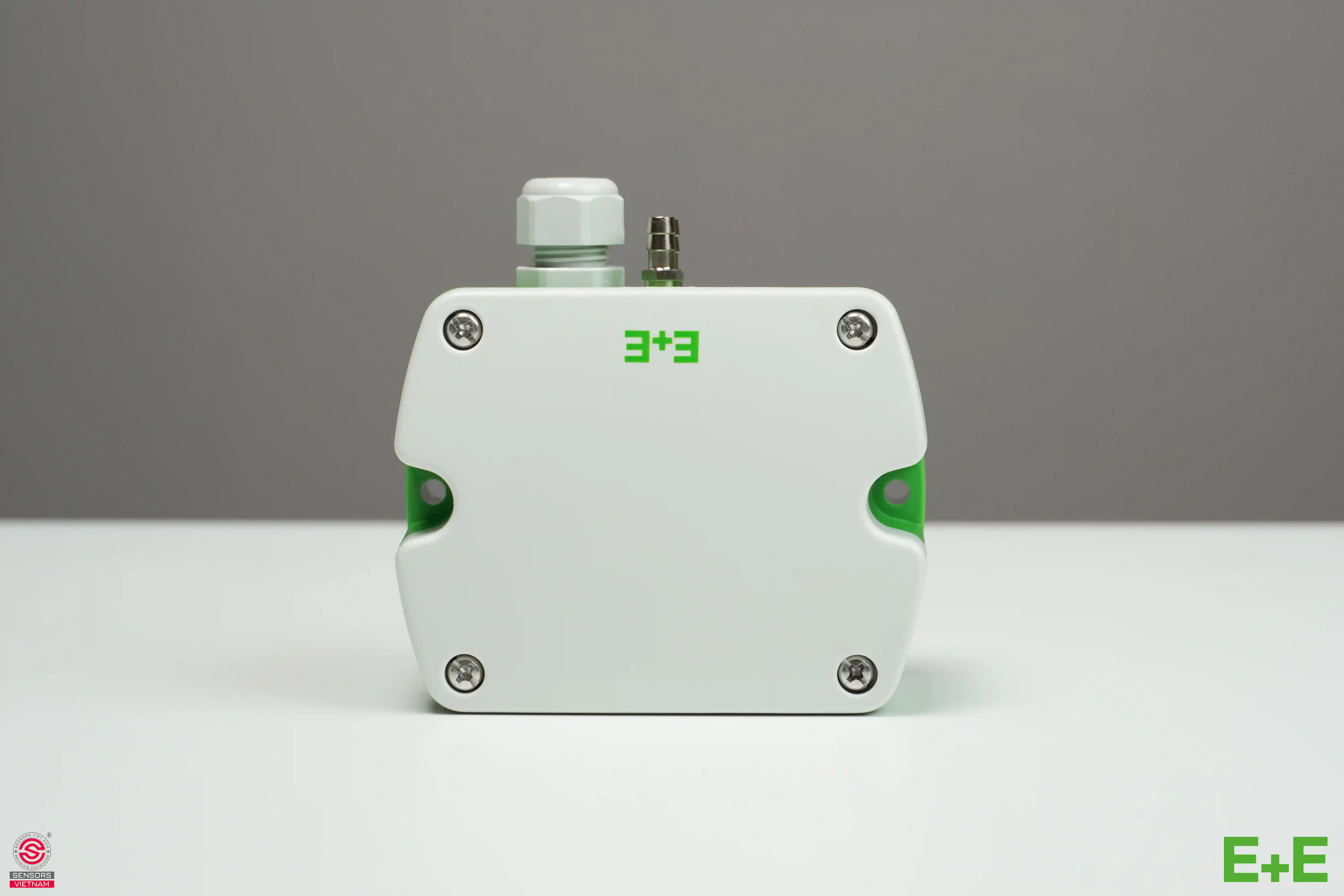

KINH NGHIỆM LẮP ĐẶT CẢM BIẾN CHÊNH ÁP AHU TRÁNH BỊ NHIỄU
Việc chọn đúng dải đo cảm biến chênh áp AHU mới chỉ giải quyết được một nửa bài toán, nửa còn lại sẽ nằm ở cách mà bạn lắp đặt. Dưới đây là các kinh nghiệm lắp đặt cảm biến chênh áp AHU chuẩn kỹ thuật, đảm bảo khả năng hoạt động, tuổi thọ thiết bị và hạn chế tối đa nhiễu.
Cổng dương (+/high) phải nối về phía áp suất cao, còn cổng âm (-/low) nối về phía có áp suất thấp. Việc đấu nối ngược sẽ cho tín hiệu sai - đây là một trong những lỗi khá phổ biến khi đấu nối cảm biến nhanh tại công trình.
Điểm lấy áp nên phải ở khu vực dòng khí ổn định - tránh đặt sát cút, van điều tiết hoặc miệng quạt vì có thể làm giá trị đọc bị dao động liên tục. Bên cạnh đó, ống dẫn áp cần đáp ứng đúng chiều dài, làm từ chất liệu phù hợp, không gấp khúc và tránh để đọng nước (điều này đặc biệt quan trọng với ổng lắp ở sau dàn coil lạnh).
Cảm biến chênh lệch áp suất cần phải được lắp đúng hướng nhà sản xuất khuyến cáo, vì các cảm biến hoạt động ở dải thấp rất nhạy với trọng lực và vị trí lắp.
Trước khi chạy hệ thống, các kỹ sư cần thực hiện hiệu chỉnh điểm không (auto-zero) khi quạt ngừng hoạt động và hai cổng lấy áp cùng thông với khí quyển. Với hầu hết các dải đo dưới 100 Pa, đây được xem là bước quyết định độ chính xác của thiết bị về lâu dài. Quá trình này nên được thực hiện định kỳ khoảng 6 - 12 tháng/lần (dải đo thấp có thể bị trôi do tác động của nhiệt và độ bẩn trong đường ống).
TÍN HIỆU NGÕ RA CẢM BIẾN CHÊNH ÁP AHU NÀO PHÙ HỢP CHO HỆ THỐNG CỦA BẠN?
Thông thường, các dòng cảm biến chênh áp AHU hiện đại sẽ cung cấp cho người dùng 4 kiểu ngõ ra chính (mỗi model thường có một hoặc 2 kiểu ngõ ra).
Tín hiệu 4-20 mA phù hợp với các hệ thống có khoảng cách dây dài, nhất là trong nhà máy, vì tín hiệu này ít bị nhiễu và dễ dàng phát hiện được tình trạng hỏng thiết bị/đứt dây (tín hiệu sẽ lập tức về 0 mA).
Tín hiệu 0-10 V thường được chọn cho các tòa nhà thương mại, văn phòng, khu vực học tập… nói chung là những hệ thống cần dây tín hiệu ngắn và đi trong trần kỹ thuật. Kiểu tín hiệu này có khả năng tương thích tốt với các bộ điều khiển DDC.
Modbus RTU RS485 là giao thức truyền thông công nghệ hiện đại hàng đầu trong công nghiệp, nó phù hợp khi hệ thống cần đọc nhiều thông số, đảm bảo chất lượng tín hiệu trên đường truyền dài, kết nối nhiều thiết bị trên một bus và cấu hình từ xa.
Nếu hệ thống cần cảnh báo tại chỗ đơn giản và không cần thêm bộ điều khiển thì loại cảm biến chênh áp lọc AHU có màn hình hiển thị và ngõ ra relay sẽ là lựa chọn lý tưởng hàng đầu.
