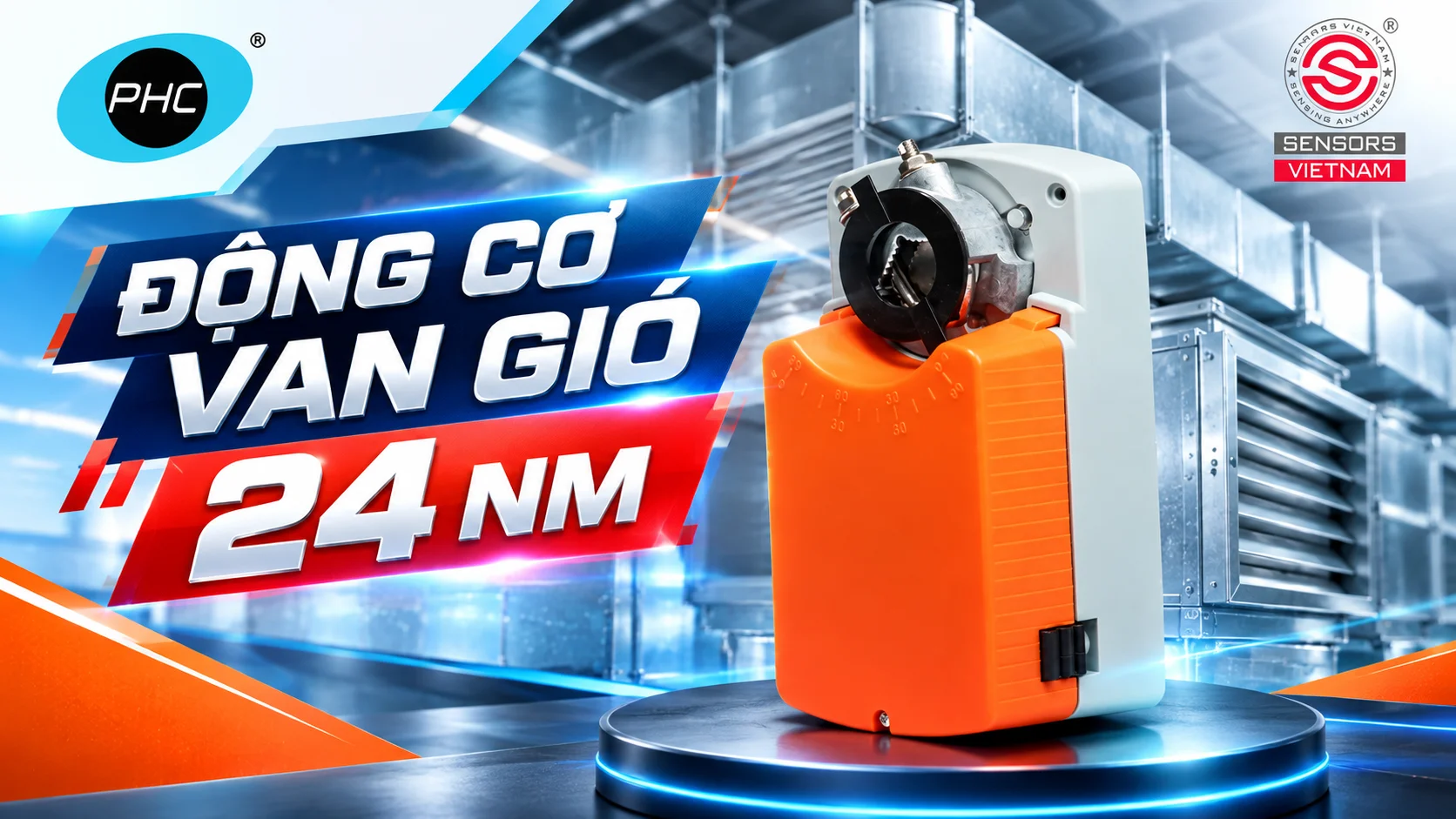

Động cơ van gió 24 Nm ứng dụng trong nhiều hệ thống thông gió và điều hòa không khí có yêu cầu truyền động ở mức cao. Với mô-men xoắn 24 Nm, thiết bị có thể cung cấp lực quay mạnh mẽ cho damper từ 4 m² đến tối đa 6 m², đồng thời có thể được cấu hình với nhiều phương thức điều khiển đa dạng như On/Off, Floating hoặc Modulating.
ĐỘNG CƠ VAN GIÓ 24 NM LÀ GÌ?
Động cơ van gió 24Nm (bộ truyền động van gió 24 Nm, bộ điều khiển van gió 24 Nm, bộ dẫn động van gió 24 Nm, damper actuator 24Nm) là bộ truyền động cơ điện được lắp trực tiếp lên trục của van gió, với nhiệm vụ tạo ra lực kéo 24 Newton-mét để đóng/mở hoàn toàn hoặc điều chỉnh góc mở của cánh van theo yêu cầu cụ thể.
Đây là dòng động cơ điều khiển van gió thuộc phân khúc mô-men trung bình - cao, đủ lực để vận hành các van có diện tích dao động khoảng 4 - 6m² (tùy theo tốc độ gió và thiết kế cánh van cụ thể).
Mức mô-men xoắn 24Nm vừa đủ cho phần lớn ứng dụng HVAC trong tòa nhà thương mại và nhà máy sản xuất quy mô trung bình - lớn. Điều này khiến nó trở thành một trong những động cơ van gió được sử dụng phổ biến nhất hiện nay.
CẤU TẠO ĐỘNG CƠ VAN GIÓ 24 NM
Một bộ truyền động van gió 24Nm, động cơ van gió 24 Nm tiêu chuẩn thường gồm 4 khối chức năng chính:
- Khối đầu tiên là mô-tơ điện (động cơ đồng bộ/động cơ bước) sinh ra lực xoắn thực tế truyền xuống trục van.
- Khối thứ hai là hộp giảm tốc bánh răng dùng để khuếch đại mô-men xoắn từ mô-tơ nhỏ lên đến mức 24Nm, đồng thời kiểm soát tốc độ quay ở mức phù hợp.
- Khối thứ ba là mạch điều khiển có nhiệm vụ xử lý tín hiệu điều khiển đầu vào (On/Off, 3-point floating, hoặc tuyến tính) và chuyển hóa thành lệnh điều khiển mô-tơ. Đồng thời tích hợp các tính năng quan trọng như bảo vệ như bảo vệ quá tải và tự động dừng khi gặp vật cản.
- Khối cuối cùng là cơ cấu kẹp trục vạn năng (universal clamp) cho phép động cơ van gió 24 Nm lắp đặt dễ dàng trên nhiều loại trục van có tiết diện tròn từ 6-16mm/trục vuông từ 5-12mm.
Ở những model động cơ van gió cao cấp còn có thêm các tính năng phụ như công tắc phụ (aux switch) để phản hồi vị trí thực tế của van về hệ thống BMS và lò xo hồi vị (spring return)/Electric Fail-safe tự động đưa van về vị trí an toàn mặc định khi mất điện - đây là tính năng gần như bắt buộc trong các ứng dụng yêu cầu PCCC.
NGUYÊN LÝ HOẠT ĐỘNG ĐỘNG CƠ VAN GIÓ 24 NM
Cơ chế vận hành của động cơ van gió 24 Nm diễn ra theo quy trình cơ bản như sau:
Khi bộ điều khiển trung tâm (DDC controller/BMS) gửi tín hiệu → mạch bên trong động cơ sẽ nhận diện, phân tích lệnh và cấp điện cho mô-tơ quay → Với động cơ van gió On/Off, động cơ sẽ quay hết hành trình để đóng/mở hoàn toàn cánh van; Với tín hiệu 3-point floating, mô-tơ chỉ quay trong thời gian nhận được xung điện và cho phép dừng ở vị trí trung gian bất kỳ; Còn động cơ van gió tuyến tính(modulating) thì sẽ nhận tín hiệu analog liên tục 0(2)-10VDC/(0) 4-20mA để đưa cánh van đến đúng góc mở tương ứng với tỷ lệ phần trăm tín hiệu điều khiển.

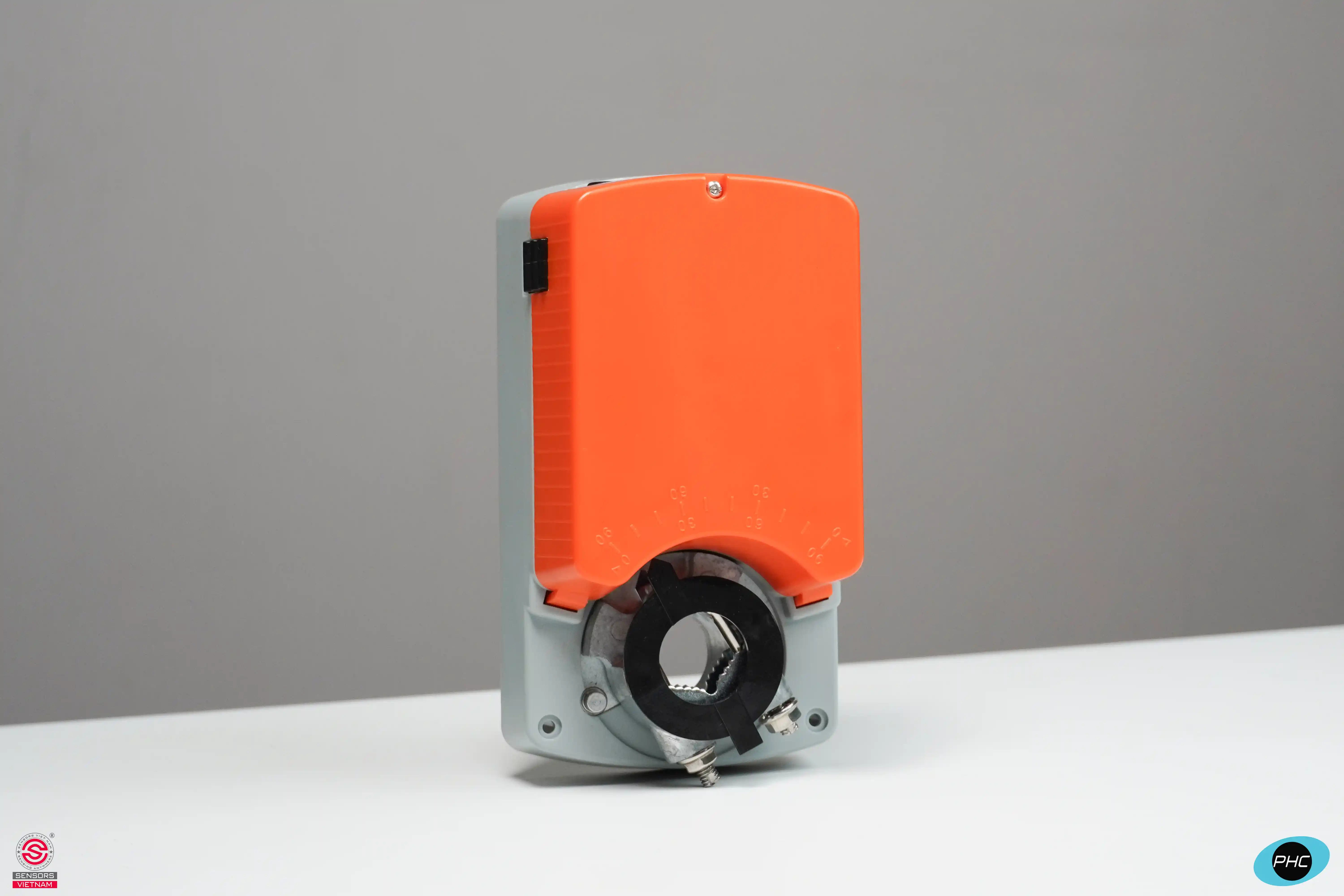

ỨNG DỤNG ĐỘNG CƠ VAN GIÓ 24 NM TRONG HỆ THỐNG HVAC
Động cơ van gió 24 Nm mang lại nhiều lợi ích đáng kể, trong đó nổi bật nhất là khả năng biến việc điều khiển damper thành một phần của hệ thống tự động hóa HVAC. Các ứng dụng nổi bật nhất của động cơ điều khiển van gió 24 Nm/bộ dẫn động van gió 24 Nm gồm:
Động cơ van gió 24 Nm điều khiển damper trong AHU
Trong các hệ thống AHU, damper được sử dụng để điều chỉnh gió tươi, gió hồi, gió thải hoặc dòng khí bypass. Động cơ van gió 24 Nm có thể được sử dụng để đóng/mở hoặc điều chỉnh vị trí damper theo tín hiệu của bộ điều khiển. Đồng thời, thiết bị cũng có thể tích hợp với cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến khí CO2 hoặc cảm biến áp suất để đưa ra lệnh điều chỉnh damper phù hợp với điều kiện vận hành thực tế.
Động cơ van gió 24 Nm điều chỉnh lưu lượng khí trong đường ống nhiều nhánh
Trong những hệ thống có nhiều nhánh phân phối khí, damper có nhiệm vụ phân bổ lượng khí phù hợp đến từng khu vực. Động cơ điều khiển van gió 24 Nm có thể được sử dụng để thay đổi vị trí damper theo yêu cầu của hệ thống theo thời gian thực.
Động cơ van gió 24 Nm ứng dụng trong hệ thống thông gió tòa nhà
Đối với tòa nhà văn phòng, trung tâm thương mại, khách sạn, công trình có hệ thống thông gió tập trung thì động cơ van gió 24 Nm thường được dùng để điều khiển damper tại các AHU, đường gió cấp, gió hồi hoặc gió thải. Trong các ứng dụng này, động cơ van gió/bộ điều khiển van gió/bộ truyền động van gió được kết nối với BMS để giám sát và điều khiển tập trung damper.
Động cơ van gió 24 Nm điều khiển hệ thống HVAC công nghiệp
Trong nhà máy, xưởng sản xuất, khu vực bảo quản hoặc khu vực có lưu lượng khí lớn, các van gió thường phải làm việc trong điều kiện tải cao. Khi thông số kỹ thuật của damper yêu cầu mô-men ở mức trung bình - cao thì động cơ van gió 24 Nm/bộ dẫn động van gió 24 Nm có thể trở thành một lựa chọn đáng cân nhắc.
Tuy nhiên, với các môi trường nhiệt độ cao, hóa chất, bụi bẩn, dầu mỡ nhiều hay có yêu cầu an toàn PCCC thì người dùng cần chọn đúng dòng động cơ van gió chuyên dụng thay vì chỉ dựa vào giá trị mô-men xoắn 24 Nm.
Động cơ van gió 24 Nm ứng dụng trong hệ thống VAV
Trong hệ thống VAV, động cơ van gió 24 Nm được sử dụng để thay đổi vị trí damper nhằm điều chỉnh lượng khí cấp đến từng khu vực theo tải thực tế, góp phần duy trì điều kiện tiện nghi và tối ưu hóa lượng điện năng tiêu thụ.
TOP 5 THƯƠNG HIỆU ĐỘNG CƠ VAN GIÓ ĐƯỢC TIN DÙNG TOÀN CẦU
Dưới đây là 5 cái tên động cơ van gió 24 Nm/bộ dẫn động van gió 24 Nm được các kỹ sư M&E và các nhà thầu HVAC tin dùng nhiều nhất.
Động cơ van gió 24 Nm Belimo
Đây là thương hiệu giữ vị trí dẫn đầu trong lĩnh vực động cơ truyền động van gió. Hãng này sở hữu danh mục sản phẩm đa dạng, bao quát gần như toàn bộ dải mô-men xoắn từ 2Nm - 40Nm, độ bền cơ khí cao và khả năng tương thích BMS cực kỳ tốt. Belimo định giá thuộc nhóm cao nhất thị trường, phù hợp với các dự án có ngân sách đầu tư cao và yêu cầu khắt khe về chứng nhận, xuất xứ châu Âu.
Động cơ van gió 24 Nm PHC
PHC là thương hiệu động cơ van gió, động cơ điều khiển van gió đang chiếm thị phần lớn tại Việt Nam. Hãng này được ưa chuộng nhờ sự bằng giữa chất lượng và giá thành. Dòng động cơ van gió 24 Nm nổi bật nhất của PHC là series 5024 (gồm 5024N - điều khiển On/Off và 5024M - điều khiển tuyến tính) có đầy đủ tùy chọn điện áp 24V/230V, tích hợp tính năng nâng cao (tiếp điểm phụ), cấp bảo vệ IP54 và thời gian chạy nhanh chóng - khá ấn tượng so với mặt bằng chung.
PHC còn được đánh giá cao nhờ chế độ bảo hành chính hãng 2 năm, chính sách 1 đổi 1 khi có lỗi từ nhà sản xuất, phù hợp với các công trình cần tối ưu chi phí đầu tư mà vẫn đảm bảo chất lượng ổn định lâu dài.
Động cơ van gió 24 Nm Nenutec
Động cơ van gió 24 Nm của Nenutec nổi bật với thiết kế đơn giản, tương thích đa dạng trục lắp (trục tròn 6-16mm/trục vuông 5-12mm) và sản phẩm có độ chuyên biệt cao cho từng ứng dụng. Đây là hãng động cơ van gió/bộ điều khiển van gió/bộ truyền động van gió được nhiều nhà thầu tin cậy nhờ chất lượng đã được kiểm chứng qua nhiều năm.
Động cơ van gió 24 Nm Johnson Controls
Johnson Controls sở hữu dòng động cơ van gió 24 Nm M9124, điều khiển tuyến tính, được đánh giá cao về khả năng tích hợp sâu với hệ sinh thái BMS Metasys do chính hãng phát triển. Động cơ van gió của Johnson Controls phù hợp với các tòa nhà thông minh và nhà máy sản xuất yêu cầu đồng bộ hóa toàn diện giữa các thiết bị.
Động cơ van gió 24 Nm Siemens
Để nói về thương hiệu sở hữu các dòng động cơ điều khiển van gió/động cơ van gió 24 Nm với độ chính xác cao, điều khiển thông minh và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt thì không thể bỏ qua Siemens. Các sản phẩm của hãng thường xuất hiện trong các dự án nhà máy, data center, tòa nhà thông minh và nhiều khu vực yêu cầu tiêu chuẩn kỹ thuật cao.
MUA ĐỘNG CƠ VAN GIÓ 24 NM CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Nếu bạn đang tìm động cơ van gió 24 Nm/bộ điều khiển van gió 24 Nm/bộ truyền động van gió 24 Nm chính hãng cho dự án HVAC thì hãy tham khảo ngay Sensors Việt Nam. Chúng tôi hiện là đơn vị phân phối chính hãng các dòng bộ truyền động van gió đến từ những thương hiệu uy tín hàng đầu như PHC, Belimo và Nenutec.
Sản phẩm động cơ điều khiển van gió tại Sensors Việt Nam có đầy đủ chứng từ CO/CQ, giá thành cạnh tranh, chế độ bảo hành 12 - 24 tháng (1 đổi 1 khi phát sinh lỗi từ nhà sản xuất). Bên cạnh đó, chúng tôi còn có đội ngũ kỹ thuật viên hỗ trợ tư vấn chọn đúng model theo diện tích damper, loại tín hiệu điều khiển, cấp nguồn và yêu cầu tích hợp BMS cụ thể của từng công trình.
Với kinh nghiệm cung ứng sản phẩm và hỗ trợ tích hợp tự động hoá cho nhiều dự án tòa nhà văn phòng, bệnh viện, nhà máy sản xuất và trung tâm dữ liệu trên toàn quốc, Sensors Việt Nam tự tin đáp ứng mọi nhu cầu của khách hàng.
Để được tư vấn và báo giá động cơ van gió 24 Nm nhanh nhất, quý khách có thể liên hệ trực tiếp qua hotline 0911 660 660 hoặc truy cập website chính thức của Sensors Việt Nam https://cambien.com.vn/ | https://www.sensors.vn/.
