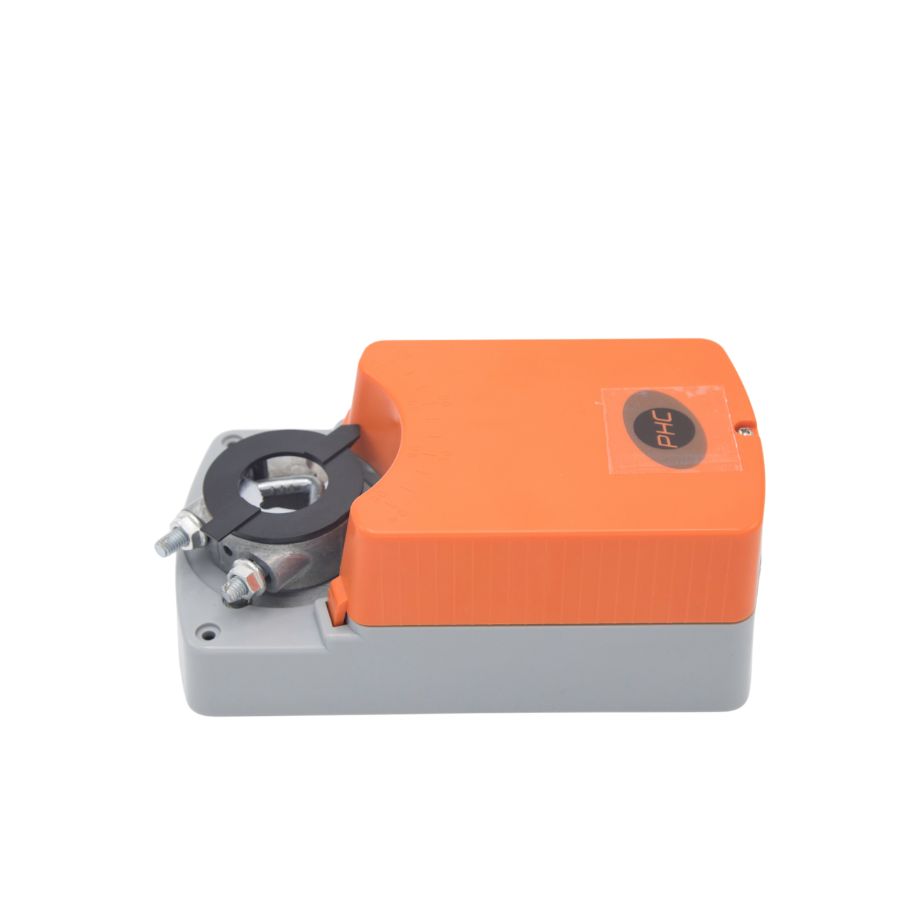

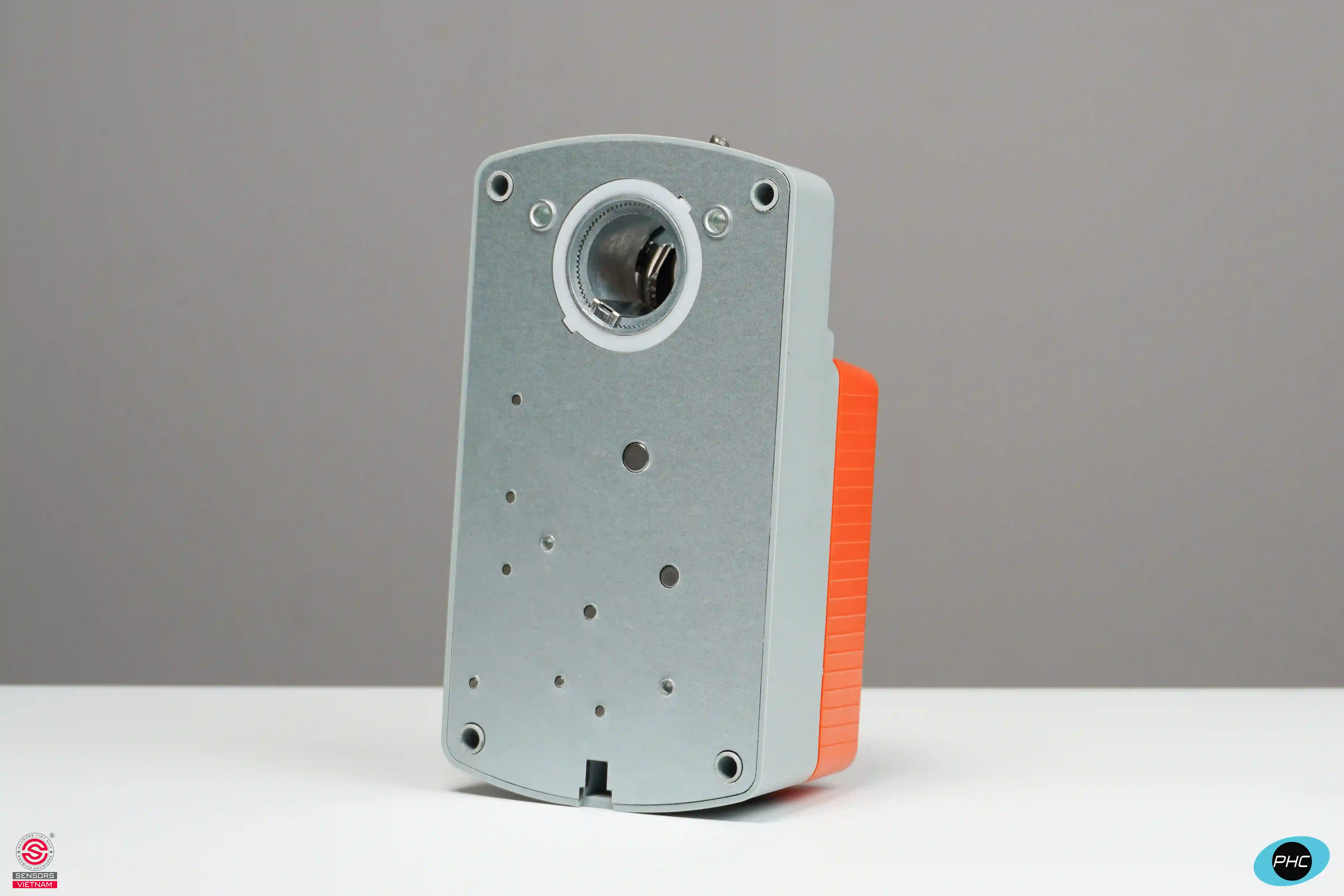

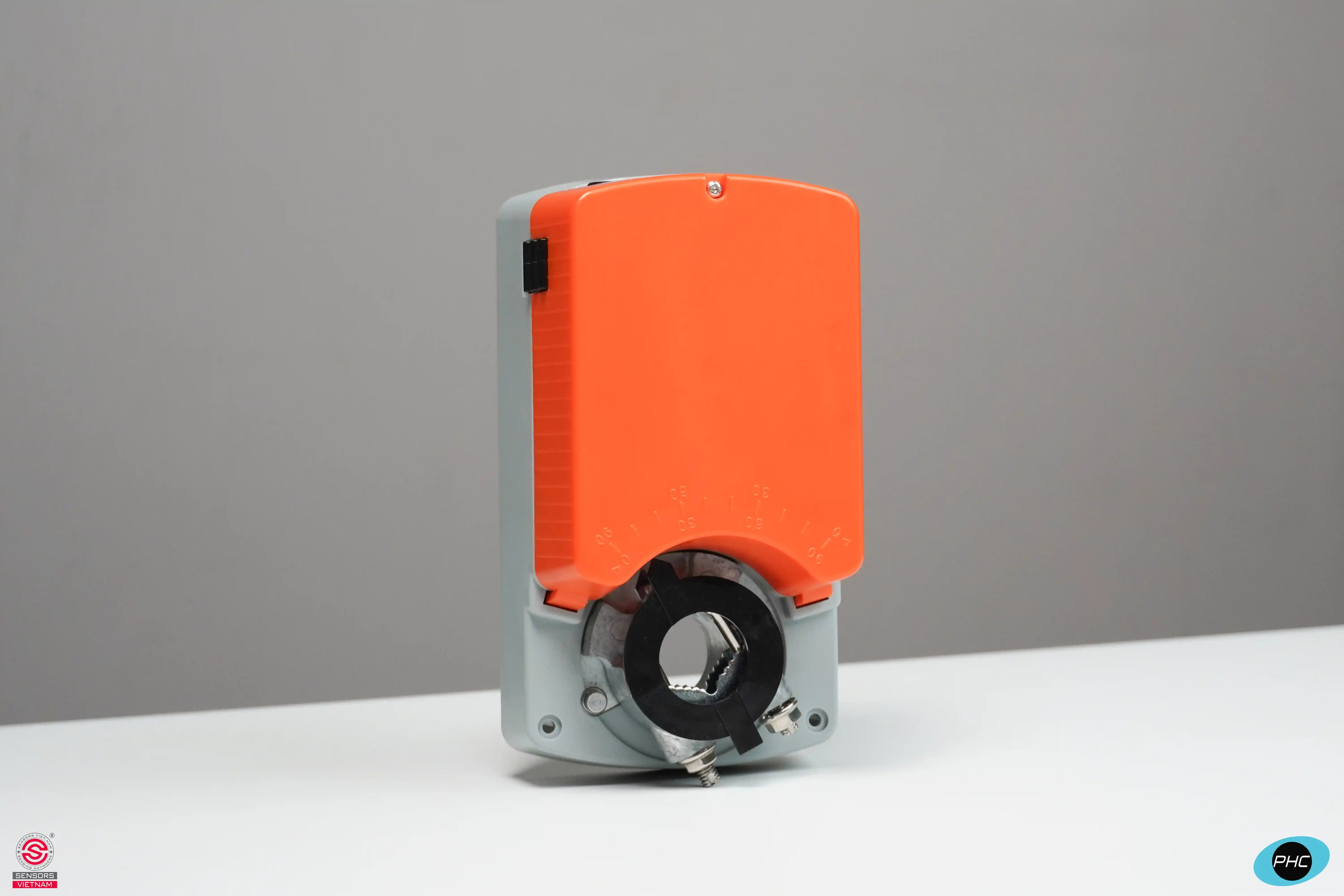

Động cơ van gió tuyến tính PHC 24NM 5024M-230-S là thiết bị truyền động điện được sản xuất bởi PHC - Trung Quốc. Thiết bị này chuyên dùng cho các hệ thống HVAC yêu cầu điều khiển tuyến tính (Modulating) - điều chỉnh góc mở van gió chính xác theo tín hiệu analog. Đặc biệt, model này còn được tích hợp tiếp điểm phụ để feedback vị trí về bộ điều khiển theo thời gian thực.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH PHC 24NM 5024M-230-S
Cấu Tạo Cơ Bản
Động cơ van gió tuyến tính 24NM 5024M-230-S được cấu thành từ các phần chính sau đây:
- Vỏ ngoài kim loại nguyên khối.
- Motor điện AC 230V.

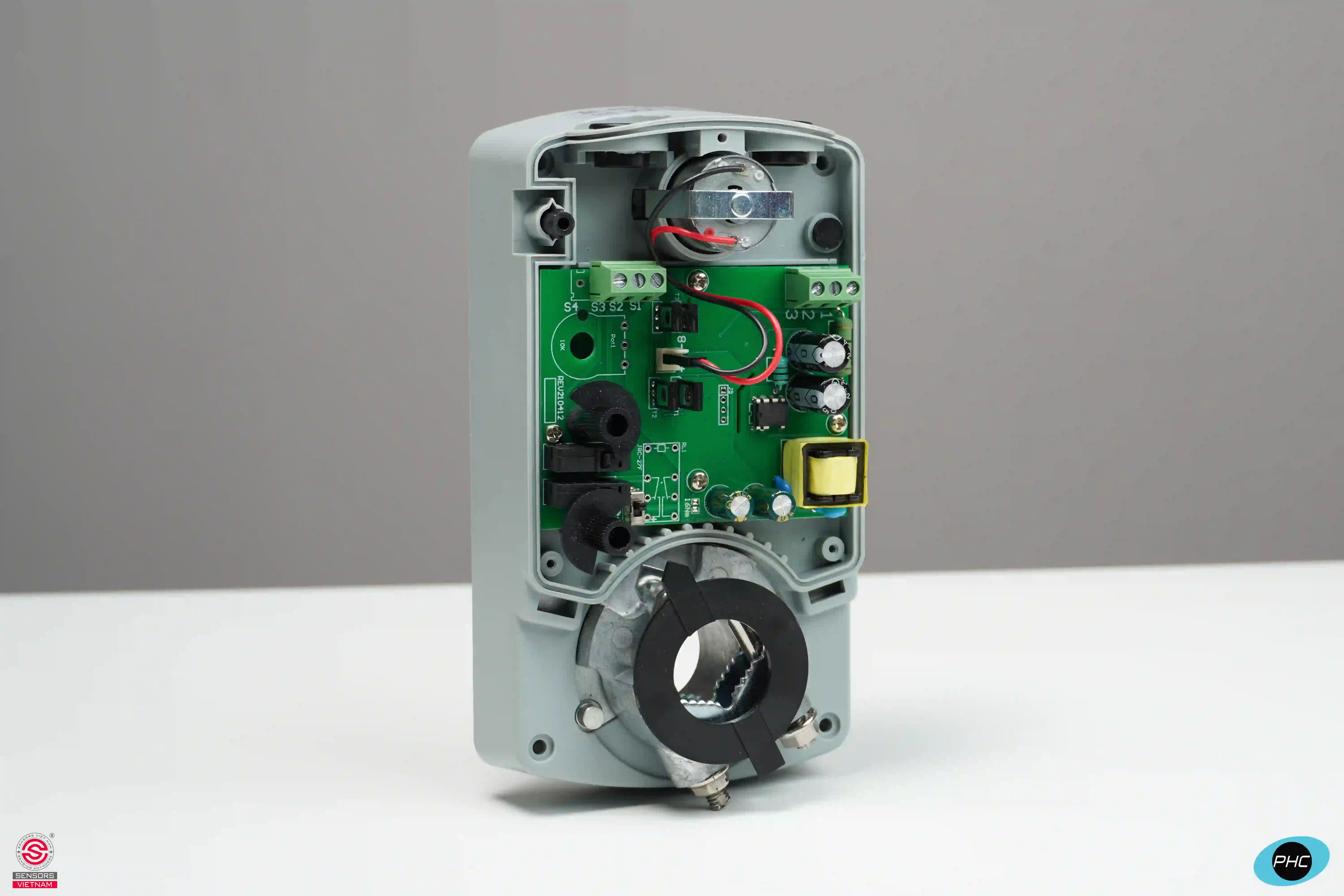

- Bo mạch điều khiển tích hợp.
- Cảm biến vị trí (Potentiometer/Encoder).
- Tiếp điểm phụ feedback vị trí thực tế.
- Hệ thống bánh răng giảm tốc.
- Trục kết nối universal.
- Thanh chống xoay.
- Chống quá tải.
Nguyên Lý Vận Hành
Cơ chế hoạt động của động cơ van gió tuyến tính 5024M-230-S diễn ra như sau:
B1 - Nhận tín hiệu analog từ BMS/PLC/Cảm biến
B2 - Bo mạch nhận tín hiệu analog → chuyển đổi thành góc mở van tương ứng - ví dụ:
- 0V (hoặc 4mA) → Van đóng hoàn toàn (0°)
- 5V (hoặc 12mA) → Van mở 50% (45°)
- 10V (hoặc 20mA) → Van mở hoàn toàn (90°).
B3 - Motor quay theo lệnh bo mạch → Trục actuator xoay cánh van gió từ 0° đến góc mở yêu cầu trong 125 - 160 giây.
B4 - Khi đạt góc mở yêu cầu, motor dừng và giữ nguyên vị trí → van duy trì lưu lượng gió ổn định theo nhu cầu. Đồng thời, tiếp điểm phụ sẽ feedback vị trí thực của van về hệ thống BMS.
Với tính năng điều khiển Modulating, góc mở van tỷ lệ thuận với tín hiệu (ví dụ 0V = 0°, 10V = 90°) → kiểm soát chính xác lưu lượng gió theo nhiệt độ, độ ẩm, áp suất → tiết kiệm năng lượng, thoải mái hơn.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH PHC 24NM 5024M-230-S
Động cơ van gió tuyến tính 24NM 5024M-230-S được sử dụng phổ biến trong các tình huống sau đây:
- Hệ thống điều hòa trung tâm (AHU / PAU) công suất lớn cho nhà máy và tòa tháp
- Hệ thống hút khói sự cố và tăng áp cầu thang (PCCC)
- Hệ thống thông gió xả thải và cấp khí tươi tầng hầm diện tích lớn
- Phân phối lưu lượng gió phân vùng (Zone Control) trong hệ thống BMS
- Các ứng dụng yêu cầu giám sát an toàn qua tiếp điểm phụ tích hợp.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH PHC 24NM 5024M-230-S
Động cơ van gió tuyến tính 24NM 5024M-230-S được tin dùng nhờ những ưu điểm sau đây:
- Khả năng điều tiết lưu lượng khí linh hoạt và chính xác theo tín hiệu analog.
- Tối ưu chi phí nhờ nguồn cấp trực tiếp AC 230V.
- Tích hợp sẵn tiếp điểm phụ SPDT - đảm bảo an toàn tối đa.
- Mô-men xoắn 24NM mạnh mẽ, vận hành siêu êm ái.
- Thiết kế chuẩn công nghiệp bền bỉ, chống chịu môi trường tốt.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH PHC 24NM 5024M-230-S
- Model: 5024M-230-S
- Mô-men xoắn: 24NM
- Điện áp hoạt động: AC 230V
- Loại điều khiển: Modulating (tuyến tính)
- Tín hiệu điều khiển: 0(2)...10 VDC hoặc 0(4)...20 mA
- Tiếp điểm phụ feedback vị trí: Có
- Góc quay: 0-90°
- Thời gian chạy (90°): 125 - 160 giây
- Bộ điều chỉnh góc quay: Có
- Chiều quay: Đảo chiều bằng cách lắp ngược actuator
- Chống quá tải: Có - tự động dừng
- Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
- Nhiệt độ hoạt động: -20°C ~ +50°C
- Độ ẩm: 5-95% RH (không ngưng tụ)
- Chứng chỉ: CE, RoHS
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió tuyến tính PHC 24NM 5024M-230-S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
