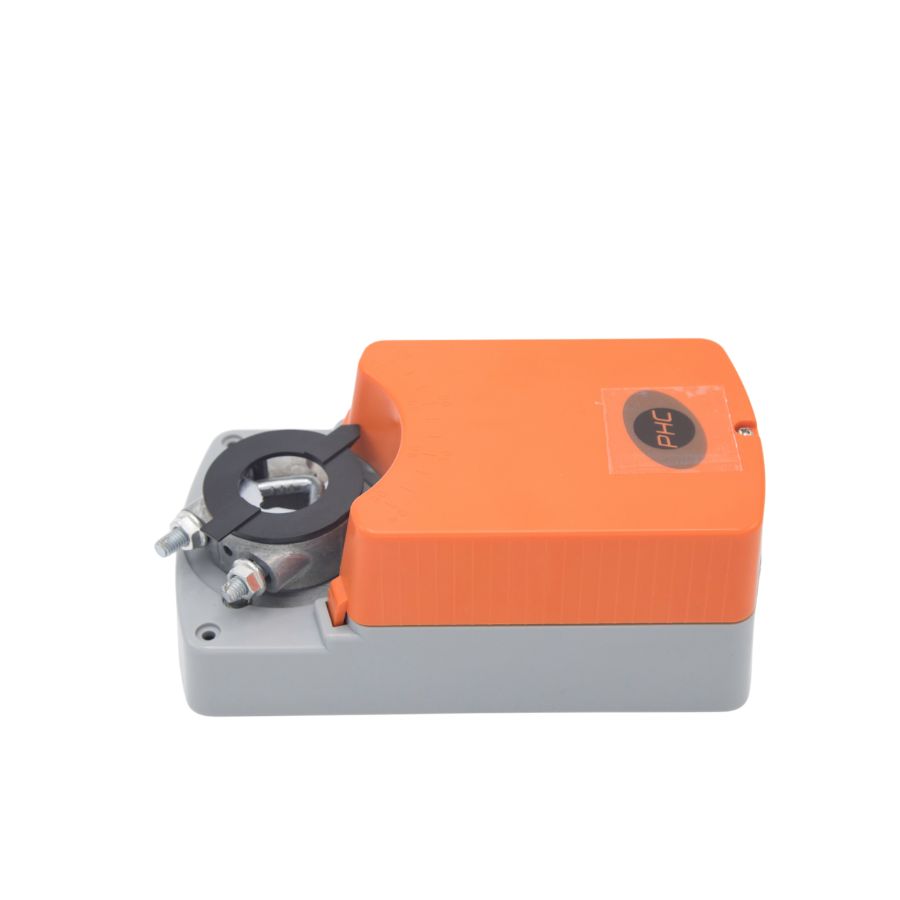

Động cơ van gió PHC 24NM 5024N-24-S là thiết bị truyền động điện được sản xuất bởi PHC - Trung Quốc. Thiết bị này chuyên dùng cho các hệ thống HVAC yêu cầu điều khiển đóng hoàn toàn/mở hoàn toàn hoặc 3-point (điều khiển 3 vị trí) và được trang bị tiếp điểm phụ để feedback vị trí theo thời gian thực.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ PHC 24NM 5024N-24-S

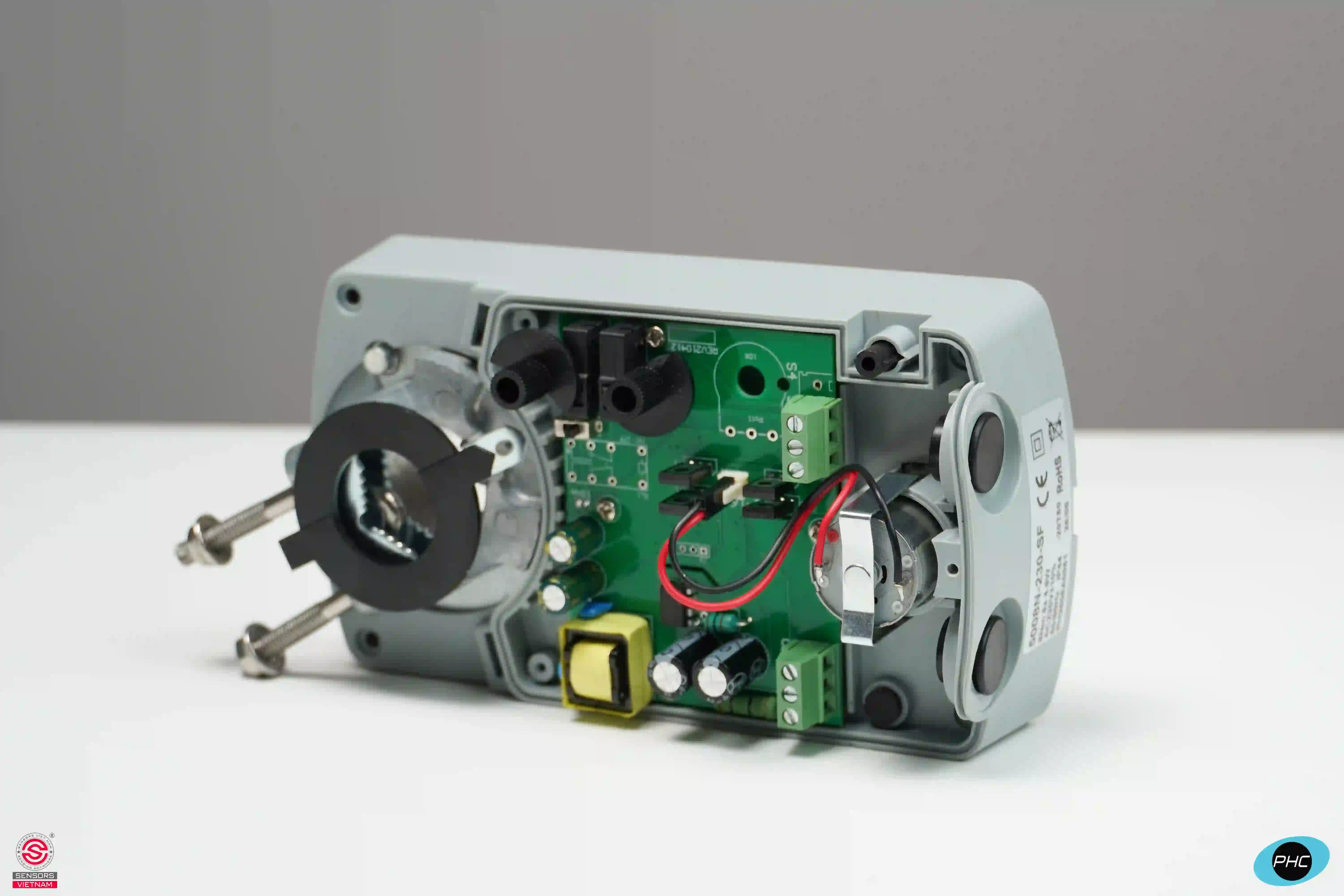

Cấu Tạo Cơ Bản
Động cơ van gió PHC 24NM 5024N-24-S được cấu thành từ các phần chính sau đây:
- Vỏ ngoài kim loại nguyên khối.
- Hệ thống truyền động.
- Trục kẹp vạn năng (Universal Adapter).
- Bộ phận chỉnh hướng và giới hạn góc quay.
- Nút xả ly hợp (Manual Override).
- Dây cáp đấu nối.
Nguyên Lý Vận Hành
Cơ chế hoạt động của động cơ van gió 5024N-24-S diễn ra như sau:
B1 -Nhận lệnh điều khiển: Khi hệ thống BMS/cảm biến chênh áp kích hoạt tín hiệu đóng/mở van, nguồn điện 24V được cấp vào chân điều khiển tương ứng của động cơ.
B2 -Truyền động cơ học: Motor điện bên trong quay, truyền lực qua hệ thống bánh răng giảm tốc để tạo ra lực kéo 24NM, từ từ xoay trục kẹp vạn năng để mở hoặc đóng cánh van gió với tốc độ hành trình được kiểm soát ổn định.
B3 - Tự động ngắt và Phản hồi trạng thái: Khi động cơ quay đến góc giới hạn, mạch điện tử bên trong sẽ tự động ngắt dòng để bảo vệ motor không bị quá tải nhiệt. Đồng thời, cam cơ khí bên trong sẽ tác động làm đảo trạng thái của tiếp điểm phụ (Auxiliary Switch), đóng mạch tín hiệu truyền về đèn báo tủ điện hoặc hệ thống điều khiển trung tâm để xác nhận: "Van gió đã mở thành công".
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ PHC 24NM 5024N-24-S
Động cơ van gió 24NM 5024N-24-S được sử dụng phổ biến trong các tình huống sau đây:
- Hệ thống điều hòa trung tâm (AHU / PAU) công suất lớn cho nhà máy và tòa tháp
- Hệ thống hút khói sự cố và tăng áp cầu thang (PCCC)
- Hệ thống thông gió xả thải và cấp khí tươi tầng hầm diện tích lớn
- Phân phối lưu lượng gió phân vùng (Zone Control) trong hệ thống BMS
- Các ứng dụng yêu cầu giám sát an toàn qua tiếp điểm phụ tích hợp.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 24NM 5024N-24-S
Động cơ van gió 24NM 5024N-24-S được tin dùng nhờ những ưu điểm sau đây:
- Tích hợp tiếp điểm phụ - giúp tiết kiệm chi phí vật tư.
- Lực kéo 24NM tối ưu cho van kích thước lớn.
- Vận hành siêu êm ái, không gây ô nhiễm tiếng ồn.
- Nguồn điện 24V an toàn tuyệt đối.
- Độ tin cậy cao nhờ tính năng tự động ngắt khi quá tải.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 24NM 5024N-24-S
- Model: 5024N-24-S
- Mô-men xoắn: 24NM
- Điện áp hoạt động: AC/DC 24V (50/60Hz)
- Loại điều khiển: On/Off hoặc 3-point
- Auxiliary Switch: 1 SPDT (có thể điều chỉnh ngưỡng)
- Góc quay: 0-90°
- Thời gian chạy (90°): khoảng 125 - 160 giây
- Bộ điều chỉnh góc quay: Có
- Chống quá tải: Có - tự động dừng
- Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
- Nhiệt độ hoạt động: -20°C đến +50°C
- Độ ẩm: 5-95% RH (không ngưng tụ)
- Chứng chỉ: CE, RoHS
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
