Động cơ van gió chống cháy khói PHC 5NM 4005 Series được thiết kế với chức năng chính là ngăn chặn khói/lửa lan qua hệ thống ống gió khi xảy cháy. Sản phẩm được tích hợp lò xo hồi vị (Spring Return Fail-Safe), tự động đưa van về vị trí an toàn khi mất điện/xảy ra sự cố chỉ với 20 giây mà không cần can thiệp thủ công. Bên cạnh đó còn có công tắc phụ để feedback trạng thái van về hệ thống điều khiển.
ĐIỂM KHÁC BIỆT CỐT LÕI CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI PHC 5NM 4005 SERIES
Tương tự với các dòng động cơ van gió thông thường, động cơ van gió chống cháy khói PHC 5NM 4005 Series cũng là một thiết bị truyền động điện, có chức năng chính là điều khiển đóng/mở van gió trong các hệ thống HVAC. Tuy nhiên, điểm khác biệt của sản phẩm này nằm ở 3 tính năng cốt lõi:
Lò xo hồi vị (Spring Return Fail-Safe): Tự động đưa van về vị trí an toàn (đóng hoàn toàn/mở hoàn toàn) khi mất điện/có tín hiệu báo cháy.
2 tiếp điểm phụ SPDT: Phản hồi trạng thái đóng/mở của van về hệ thống BMS/tủ báo cháy.
Chế độ điều khiển On/Off 2 điểm: Đơn giản, ổn định và phù hợp với các tiêu chuẩn phòng cháy chữa cháy (PCCC).
Quy trình hoạt động chuẩn của động cơ van gió chống cháy khói PHC 5NM 4005 Series trong thực tế:
BƯỚC 1 - Nhận tín hiệu điều khiển: Động cơ điều khiển van gió chống cháy khói PHC nhận lệnh điều khiển On/Off từ hệ thống BMS/PLC/tủ báo cháy.
BƯỚC 2 - Motor vận hành: Khi được cấp nguồn AC/DC 24V hoặc AC 230V, motor quay đưa van gió đến vị trí mở/đóng trong 70 giây.
BƯỚC 3 - Giám sát chính xác trạng thái: Hai tiếp điểm phụ sẽ gửi tín hiệu phản hồi về vị trí thực của van cho hệ thống điều khiển để xác nhận van đã đóng/mở chính xác theo yêu cầu.
BƯỚC 4 - Lò xo tích năng lượng: Trong quá trình hoạt động, lò xo cơ học tích hợp trên trong động cơ van gió sẽ được nạp năng lượng dự phòng.
BƯỚC 5 - Kích hoạt tính năng lò xo hồi Fail-Safe: Khi mất điện đột ngột hoặc có tín hiệu báo cháy, lò xo cơ học sẽ tự động bung ra để đưa van về vị trí an toàn (đóng hoàn toàn/mở hoàn toàn) chỉ trong 20 giây - đảm bảo ngăn khói và lửa lan rộng qua hệ thống ống gió.
MODEL TIÊU BIỂU TRONG ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI PHC 5NM 4005 SERIES
Động cơ van gió chống cháy khói PHC 5Nm 4005 Series có 4 model tiêu biểu nhất:

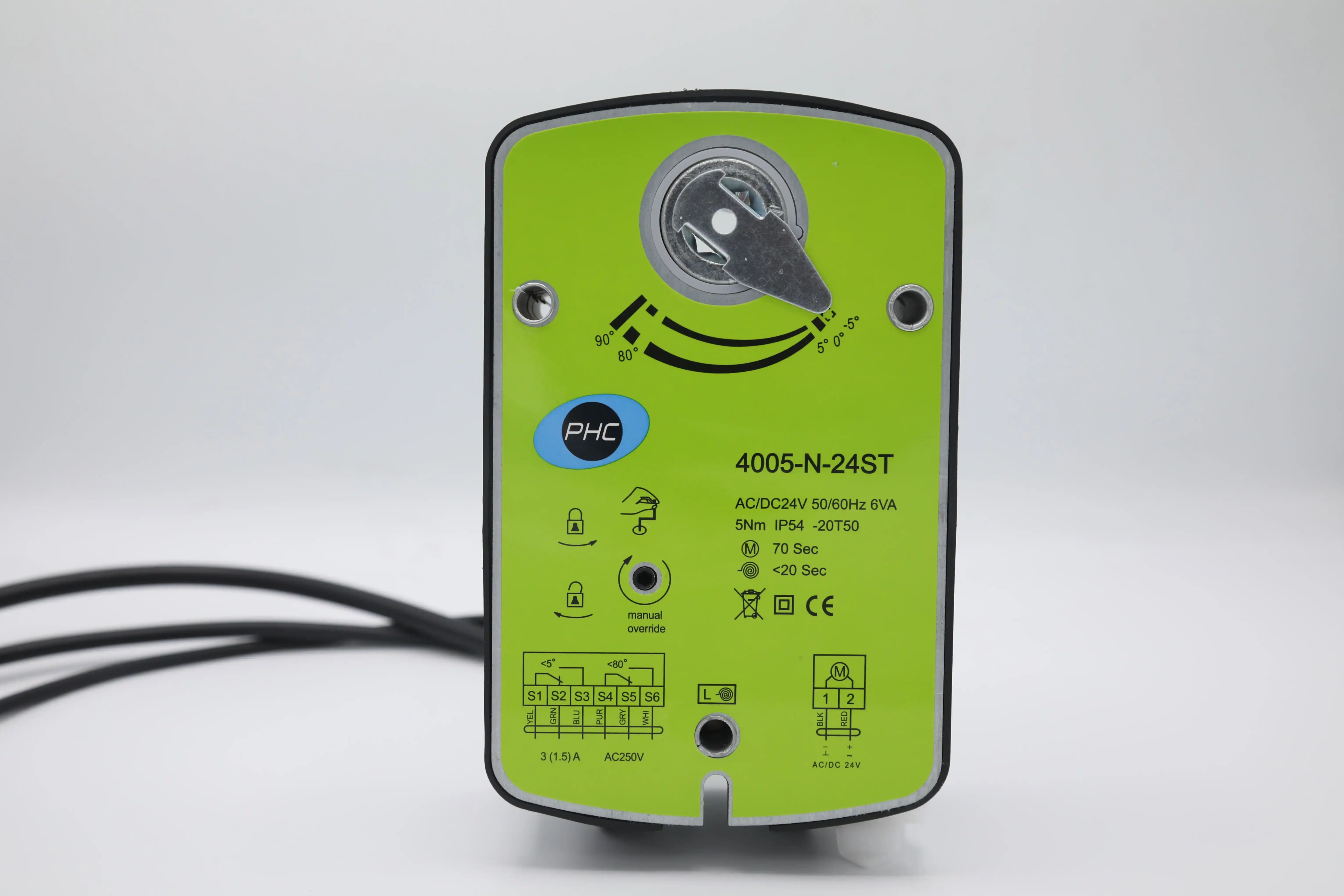

Model 4005-N-24S
Điều khiển ON/OFF, điện áp AC/DC 24V, thời gian chạy Motor 70s / Spring Back 20s, có tiếp điểm phụ feedback tín hiệu vị trí về hệ thống điều khiển, không có cảm biến nhiệt.
Mã sản phẩm: 4005-N-24S Liên hệ
Model 4005-N-24ST
Điều khiển ON/OFF, điện áp AC/DC 24V, thời gian chạy Motor 70s / Spring Back 20s, có tiếp điểm phụ feedback tín hiệu vị trí về hệ thống điều khiển, có cảm biến nhiệt.
Mã sản phẩm: 4005-N-24ST Liên hệ
Model 4005-N-230S
Điều khiển ON/OFF, điện áp AC 230V, thời gian chạy Motor 70s / Spring Back 20s, có tiếp điểm phụ feedback tín hiệu vị trí về hệ thống điều khiển, không có cảm biến nhiệt.
Mã sản phẩm: 4005-N-230S Liên hệ
Model 4005-N-230ST
Điều khiển ON/OFF, điện áp AC 230V, thời gian chạy Motor 70s / Spring Back 20s, có tiếp điểm phụ feedback tín hiệu vị trí về hệ thống điều khiển, có cảm biến nhiệt.
Mã sản phẩm: 4005-N-230ST Liên hệ

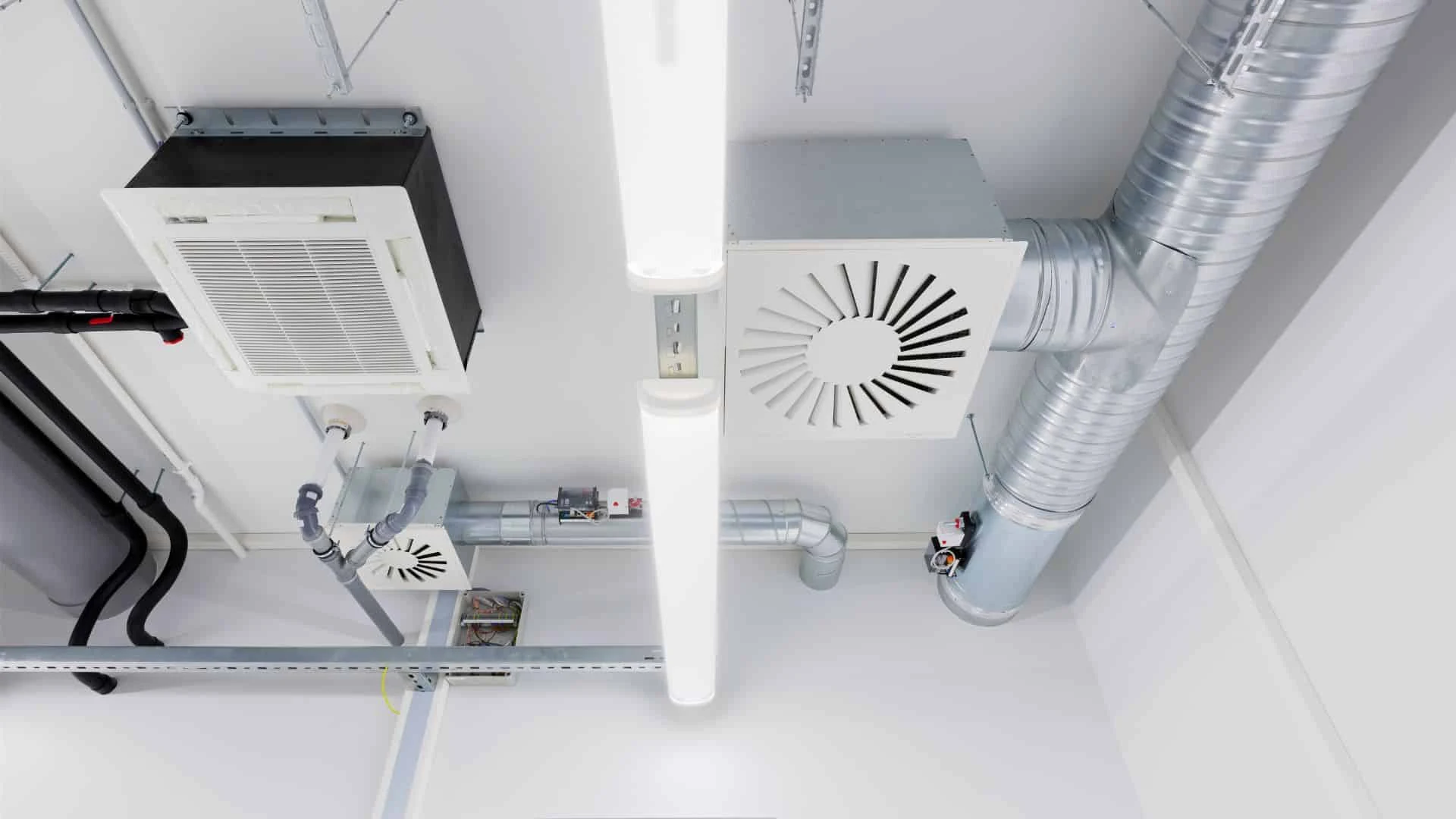

ỨNG DỤNG THỰC TIỄN CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI PHC 5NM 4005 SERIES
11 Ứng dụng tiêu biểu nhất của động cơ van gió chống cháy khói PHC 5Nm 4005 Series có thể kể đến như:
Van gió chống cháy (Fire Damper)
Van gió chống khói (Smoke Damper)
Van gió chống cháy khói (Fire Smoke Damper)
Hệ thống hút khói hành lang
Hệ thống hút khói tầng hầm
Hệ thống tăng áp cầu thang thoát hiểm
Trung tâm thương mại và khách sạn
Bệnh viện và cơ sở y tế
Nhà máy sản xuất công nghiệp
Trung tâm dữ liệu
Hệ thống BMS và PCCC tích hợp.
THÔNG SỐ NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI PHC 5NM 4005 SERIES
Dưới đây là những thông số kỹ thuật nổi bật nhất của động cơ van gió chống cháy khói PHC 5Nm 4005 Series mà người dùng nên nắm rõ:
| THÔNG SỐ | GIÁ TRỊ |
| Model | 4005-N-230S |
| Mô-men xoắn | 5 Nm |
| Điện áp hoạt động | AC/DC 24V hoặc AC 230V |
| Chế độ điều khiển | 2 Point On/Off |
| Thời gian chạy | Motor 70 giây / Spring Return 20 giây |
| Góc quay | 90° (95° cơ học) |
| Tiếp điểm phụ | 2 x SPDT |
| Cấp bảo vệ | IP54 |
| Tuổi thọ | >60.000 chu kỳ |
| Chứng nhận | CE, RoHS, EAC, ISO 9001 |
| Xuất xứ | PHC - CHINA |
| Bảo hành | 2 năm |
MUA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI PHC 5NM 4005 SERIES TẠI SENSORS VIỆT NAM
Sensors Việt Nam hiện là đơn vị cung ứng các dòng động cơ van gió chính hãng - đến từ những ông lớn hàng đầu thế giới - điển hình là PHC. Đây là hãng sản xuất động cơ van gió chất lượng cao, giá tốt, chuyên dùng trong HVAC. Động cơ van gió của PHC có chức năng điều khiển góc mở/đóng của damper nhằm kiểm soát lưu lượng gió trong hệ thống điều hòa không khí và thông gió.
Bên cạnh động cơ van gió chống cháy khói PHC 5Nm 4005 Series, chúng tôi cung cấp danh mục sản phẩm đa dạng - đáp ứng tối đa mọi nhu cầu ứng dụng:
Không chỉ đảm bảo chất lượng sản phẩm, Sensors Việt Nam còn có:
- Dịch vụ hỗ trợ tận tâm trước - sau mua hàng
- Mức giá cạnh tranh - hợp lý
- Chế độ bảo hành uy tín 2 năm
- Chứng chỉ CO/CQ đầy đủ cho các dự án
- Giao hàng nhanh chóng toàn quốc.
Mọi thông tin chi tiết và nhu cầu đặt hàng động cơ van gió chống cháy khói PHC 5Nm 4005 Series, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ nhanh chóng, tận tình nhất!
