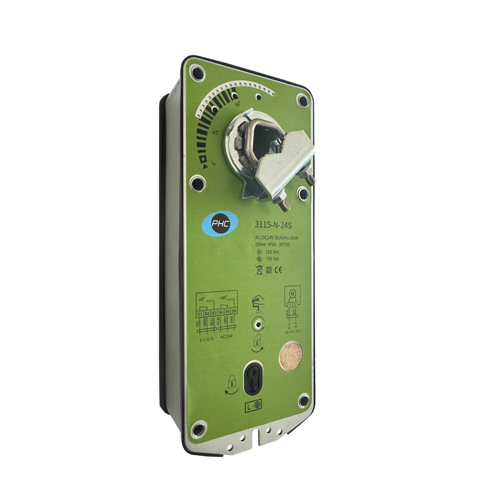

Động cơ van gió lò xo hồi PHC 15NM 3115-N-24S là thiết bị truyền động điện (Damper Actuator) chuyên dùng cho hệ thống HVAC, được thiết kế để điều khiển van gió theo chế độ On/Off 2 điểm với độ tin cậy cao. Sản phẩm thuộc dòng 3115-N Series của PHC Electronic Products (Beijing) Co., Ltd - thương hiệu uy tín trong lĩnh vực thiết bị điều khiển và tự động hóa HVAC.
Model 3115-N-24S có mô-men xoắn 15Nm, điện áp hoạt động AC/DC 24V, thời gian Motor 150 giây và thời gian hồi lò xo 30 giây. Đặc biệt, sản phẩm được trang bị sẵn 2 tiếp điểm phụ Aux. Switch và chức năng Manual Override cho phép vận hành bằng tay khi cần bảo trì, kiểm tra hoặc xử lý sự cố hệ thống. Thiết bị được tích hợp chức năng Spring Return (Fail-Safe) giúp van gió tự động trở về vị trí an toàn khi mất điện. Sản phẩm phù hợp cho các van gió có diện tích tối đa 3.0m² trong các hệ thống điều hòa không khí, thông gió, hút khói và tăng áp hiện đại.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ LÒ XO HỒI PHC 15NM 3115-N-24S
Cấu Tạo Cơ Bản
Động cơ van gió PHC 3115-N-24S được thiết kế chắc chắn, bền bỉ và tối ưu cho các ứng dụng HVAC yêu cầu mô-men xoắn lớn với các thành phần chính sau:
• Thân động cơ kỹ thuật cao cấp
• Motor điện điều khiển On/Off
• Bộ truyền động và hộp giảm tốc độ bền cao
• Trục đầu ra với cơ cấu kẹp Universal Clamp
• Lò xo Spring Return tích hợp Fail-Safe
• Bộ điều khiển On/Off 2 điểm
• Hai tiếp điểm phụ SPDT (Auxiliary Switch)
• Cần gạt Manual Override vận hành bằng tay
• Khung chống xoay Anti-Rotation Bracket
• Bộ giới hạn góc quay cơ học
Thiết kế chắc chắn cùng khả năng vận hành bằng tay và tín hiệu phản hồi trạng thái giúp việc lắp đặt, kiểm tra và bảo trì hệ thống trở nên thuận tiện hơn.
Nguyên Lý Vận Hành
Động cơ van gió lò xo hồi PHC 3115-N-24S hoạt động theo nguyên lý Motor điều khiển kết hợp cơ cấu lò xo hồi vị an toàn. Trong quá trình vận hành, động cơ sẽ đưa damper đến vị trí làm việc yêu cầu đồng thời tích năng lượng cho lò xo hồi. Khi nguồn điện bị ngắt, lò xo sẽ tự động đưa damper trở về vị trí an toàn.
BƯỚC 1 - Nhận tín hiệu điều khiển: Động cơ nhận tín hiệu On/Off 2 điểm từ hệ thống BMS, PLC hoặc bộ điều khiển HVAC.
BƯỚC 2 - Motor vận hành: Khi được cấp điện, động cơ quay và đưa van gió đến vị trí mở hoặc đóng theo yêu cầu.
BƯỚC 3 - Giám sát trạng thái damper: Hai tiếp điểm phụ Aux. Switch gửi tín hiệu phản hồi về hệ thống điều khiển để giám sát trạng thái đóng/mở của van gió.
BƯỚC 4 - Tích năng lượng lò xo: Trong quá trình hoạt động, lò xo hồi được căng để lưu trữ năng lượng dự phòng.
BƯỚC 5 - Mất điện Fail-Safe: Khi nguồn điện bị ngắt, lò xo Spring Return sẽ tự động đưa van gió trở về vị trí an toàn chỉ trong khoảng 30 giây.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI PHC 15NM 3115-N-24S
Nhờ mô-men xoắn lớn cùng chức năng Spring Return Fail-Safe, Manual Override và tín hiệu phản hồi trạng thái, động cơ van gió PHC 3115-N-24S được ứng dụng rộng rãi trong các hệ thống HVAC và thông gió công nghiệp.
• Hệ thống AHU công suất lớn
• Hệ thống điều hòa không khí trung tâm HVAC
• Hệ thống thông gió tòa nhà văn phòng
• Trung tâm thương mại và khách sạn
• Bệnh viện và phòng sạch
• Hệ thống tăng áp cầu thang
• Hệ thống hút khói sự cố
• Van gió chống cháy và chống khói
• Nhà máy sản xuất và kho công nghiệp
• Trung tâm dữ liệu (Data Center)
• Hệ thống BMS và Smart Building
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI PHC 15NM 3115-N-24S
Động cơ van gió PHC 3115-N-24S được phát triển nhằm đáp ứng các yêu cầu về độ an toàn, độ bền và khả năng giám sát trạng thái trong hệ thống HVAC hiện đại.
• Mô-men xoắn 15Nm phù hợp damper đến 3.0m²
• Điều khiển On/Off 2 điểm đơn giản và ổn định
• Điện áp AC/DC 24V tiêu chuẩn HVAC
• Tích hợp 2 tiếp điểm phụ SPDT (Aux. Switch)
• Hỗ trợ phản hồi trạng thái damper về BMS
• Chức năng Spring Return Fail-Safe an toàn khi mất điện
• Tích hợp Manual Override vận hành bằng tay khi bảo trì hoặc xử lý sự cố
• Dễ dàng kiểm tra trạng thái damper trong quá trình commissioning
• Thời gian vận hành 150 giây
• Thời gian hồi lò xo chỉ 30 giây
• Lắp đặt dễ dàng với Universal Clamp
• Tuổi thọ trên 60.000 chu kỳ hoạt động
• Đạt chứng nhận CE, RoHS và EAC
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI PHC 15NM 3115-N-24S
Động cơ van gió PHC 3115-N-24S được sản xuất theo tiêu chuẩn quốc tế, đáp ứng các yêu cầu kỹ thuật khắt khe của hệ thống HVAC hiện đại.
• Model: 3115-N-24S
• Mô-men xoắn Motor: 15 Nm
• Mô-men xoắn Spring Return: 15 Nm
• Điện áp hoạt động: AC/DC 24V
• Tần số: 50/60Hz
• Chế độ điều khiển: 2 Point On/Off
• Thời gian Motor: 150 giây
• Thời gian Spring Return: 30 giây
• Diện tích van gió tối đa: 3.0 m²
• Góc quay: 90° (95° cơ học)
• Góc giới hạn: 5° ~ 85° (bước 5°)
• Công suất hoạt động: 6W
• Công suất dừng: 2.5W
• Công suất biến áp: 15VA
• Tiếp điểm phụ: 2 x SPDT, 3(1.5)A / 230VAC
• Chức năng vận hành bằng tay: Manual Override
• Cấp bảo vệ: IP54
• Nhiệt độ làm việc: -20°C ~ +50°C
• Độ ẩm làm việc: 5 ~ 95%RH
• Trọng lượng: Khoảng 3.0 Kg
• Độ ồn: <62 dB
• Tuổi thọ: >60.000 chu kỳ
• Chứng nhận: CE, RoHS, EAC
• Xuất xứ: PHC - CHINA
• Bảo hành: 2 năm
Sensors Việt Nam là nhà phân phối độc quyền của thương hiệu PHC tại thị trường Việt Nam. Chúng tôi cung cấp Động cơ van gió lò xo hồi PHC 15NM 3115-N-24S (ON/OFF, có tiếp điểm phụ) chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết.
