Động cơ van gió ON/OFF ngày càng được tin dùng trong hệ thống HVAC, AHU, FCU, quạt thông gió và nhiều ứng dụng tự động hóa công nghiệp. Thiết bị này góp phần tự động hoá quá trình phân phối khí, giảm thao tác thủ công và nâng cao độ tin cậy khi vận hành. Cùng Sensors Việt Nam tìm hiểu chi tiết về dòng động cơ điều khiển van gió này trong bài viết sau đây nhé!
ĐỘNG CƠ VAN GIÓ ON/OFF LÀ GÌ?
Động cơ van gió ON/OFF (động cơ điều khiển van gió ON/OFF, Damper Actuator ON/OFF) là thiết bị truyền động điện lắp trực tiếp/liên kết với trục van gió để thực hiện thao tác đóng hoàn toàn - mở mở hoàn toàn cánh van theo tín hiệu điều khiển.
Khác với các dòng động cơ van gió điều khiển tuyến tính phải xử lý tín hiệu analog phức tạp liên tục, động cơ điều khiển van gió ON/OFF làm việc theo logic hai trạng thái đơn giản là đóng hoàn toàn hoặc mở hoàn toàn. Khi nhận tín hiệu điều khiển, động cơ quay đưa cánh van đến vị trí đã được thiết lập, chẳng hạn như mở hoàn toàn. Khi tín hiệu điều khiển bị ngắt/có lệnh ngược lại, động cơ đưa cánh van về vị trí đóng hoàn toàn.
NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỘNG CƠ VAN GIÓ ON/OFF
Khác với dòng động cơ van gió tuyến tính phải xử lý tín hiệu analog liên tục, bộ điều khiển van gió on/off lại sở hữu cấu tạo mạch điện tử đơn giản hơn nhiều. Thiết bị này chủ yếu gồm motor, hộp số, bộ giới hạn góc quay và ở những model hiện đại thì có thêm lò xo hồi vị (spring return) để đảm bảo an toàn trong các sự cố mất điện.
Nguyên lý hoạt động động cơ van gió on/off cũng chỉ xoay quanh cơ chế tiếp nhận tín hiệu điều khiển → xử lý → phản hồi tín hiệu.
Cụ thể: Khi hệ thống điều khiển trung tâm (BMS, PLC, bộ điều nhiệt) phát tín hiệu điện áp, (nguồn AC/DC 24V hoặc 220V) → motor điện của damper actuator sẽ được kích hoạt và quay trục theo chiều nhất định → Trục động cơ được kết nối trực tiếp/qua khớp nối với trục damper sẽ kéo cánh van xoay hết hành trình cơ học (thường là góc 90 độ) → Khi cánh van đến vị trí mở hoàn toàn hoặc đóng hoàn toàn, bộ giới hạn góc quya bên trong động cơ van gió sẽ tự động ngắt điện, giữ nguyên vị trí cánh van cho đến khi có tín hiệu đảo trạng thái tiếp theo.
Với các dòng động cơ van gió on/off hiện đại thì sẽ được tích hợp thêm tính năng lò xo hồi vị (spring return). Khi mất điện đột ngột/có lệnh dừng khẩn cấp từ hệ thống thì năng lượng cơ học tích trữ trong lò xo sẽ tự động giải phóng và đẩy cánh van về vị trí an toàn mặc định (thường là đóng kín) để ngăn khói và lửa lan qua hệ thống ống gió.
Tính năng này thường được trang bị trong các động cơ van gió phục vụ hệ thống PCCC hoặc những nơi mà yêu cầu an toàn phòng cháy chữa cháy được đặt lên hàng đầu.
ỨNG DỤNG ĐỘNG CƠ VAN GIÓ ON/OFF
Ứng dụng động cơ van gió on/off phổ biến nhất là trong các hệ thống thông gió và điều hòa không khí không cần điều tiết lưu lượng gió linh hoạt, liên tục.

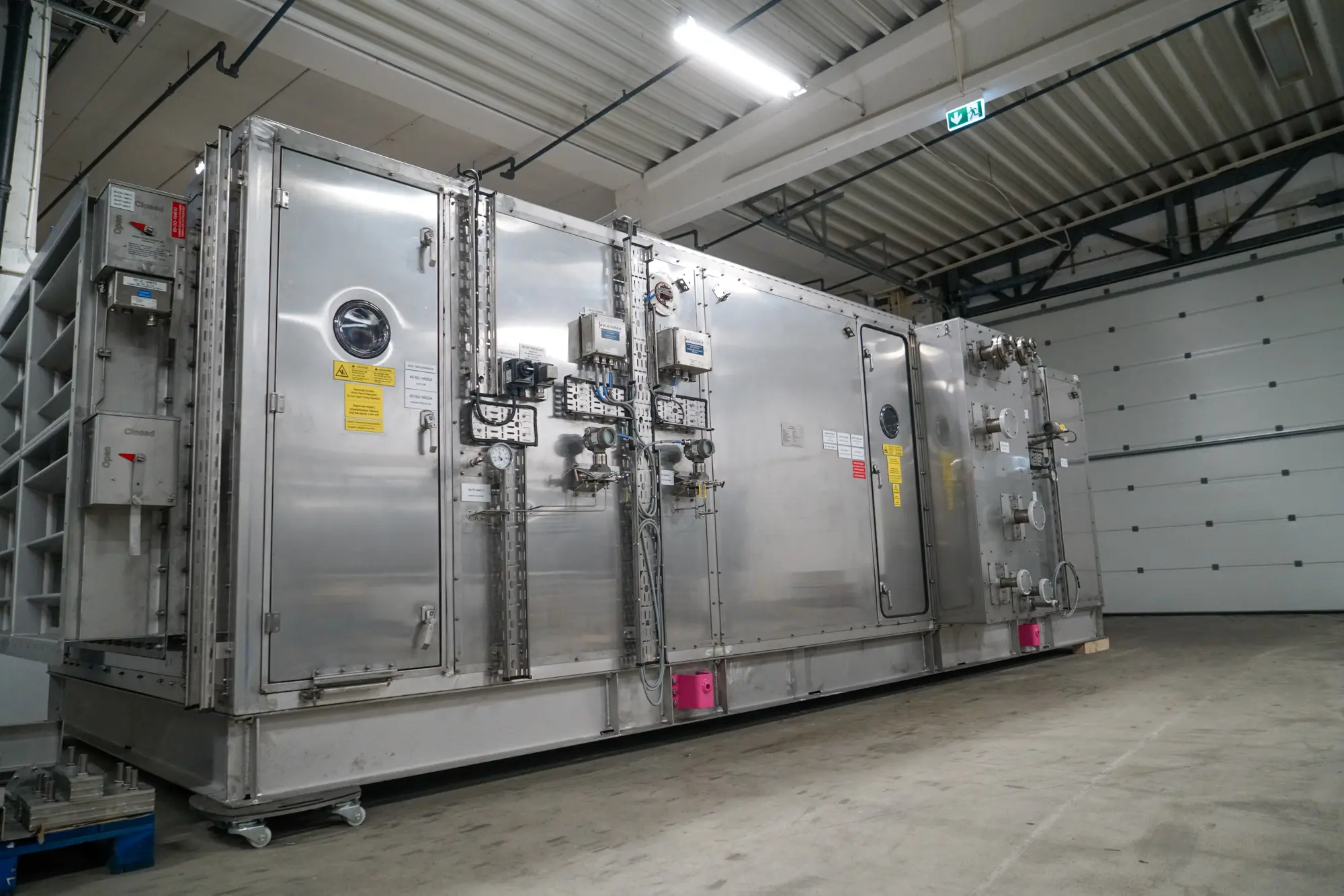

Động cơ van gió on/off trong hệ thống AHU và FCU
Động cơ điều khiển van gió on/off thường được lắp cho van gió tươi hoặc van gió hồi. Thiết bị đóng vai trò bật/tắt luồng gió theo giờ hoạt động của công trình, góp phần tiết kiệm năng lượng ngoài giờ làm việc mà không cần phải đầu tư logic điều khiển phức tạp.
Động cơ van gió on/off trong hệ thống tăng áp cầu thang và hút khói hành lang
Với các công trình cao tầng, động cơ van gió on/off có thể được xem như lựa chọn tiêu chuẩn. Nguyên nhân lớn nhất là do bản chất vận hành của các hệ thống này là kích hoạt van gió toàn phần khi có sự cố, không yêu cầu điều tiết theo cấp độ.
Động cơ van gió on/off trong nhà máy, nhà kho, data center
Ngoài ra, bộ truyền động van gió/bộ điều khiển van gió này còn được ứng dụng rộng rãi trong các nhà máy sản xuất, nhà kho, trung tâm dữ liệu… ở quy mô nhỏ và vừa. Đây là những khu vực yêu cầu đóng/mở luồng gió theo tín hiệu từ cảm biến nhiệt độ, cảm biến khí gas hoặc theo lịch trình PLC mà không đòi hỏi khả năng điều tiết cao như phòng sạch hay phòng thí nghiệm.
SO SÁNH ĐỘNG CƠ VAN GIÓ ON/OFF VÀ ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH (MODULATING)
Việc hiểu rõ về động cơ điều khiển van gió on/off và động cơ điều khiển van gió tuyến tính sẽ giúp bạn đưa ra quyết định đầu tư đúng đắn - vừa tiết kiệm chi phí, vừa mang đến hiệu quả vận hành tối ưu nhất.
Bảng so sánh động cơ van gió on/off và động cơ van gió tuyến tính
Dưới đây là bảng so sánh trực quan của động cơ van gió on/off và động cơ van gió tuyến tính:
| TIÊU CHÍ | Động cơ van gió On/Off | Động cơ van gió tuyến tính (Modulating) |
| Tín hiệu điều khiển | Đóng/mở hoàn toàn, floating 3-point | Analog 0-10V, 2-10V, 4-20mA, Modbus, BACnet) |
| Số vị trí vận hành | 2 vị trí cố định (mở hoàn toàn/đóng hoàn toàn) | Vô số vị trí trung gian (giữa 0 và 90 độ) theo tỷ lệ % góc mở |
| Độ chính xác | Thấp, chỉ phù hợp đóng hoàn toàn/mở hoàn toàn | Cao, điều chỉnh lưu lượng gió linh hoạt theo nhu cầu thực tế |
| Chi phí đầu tư | Thấp hơn đáng kể | Cao hơn |
| Thời gian chạy | Nhanh, cơ chế đơn giản | Phụ thuộc nhiều yếu tố (thời gian xử lý tín hiệu, motor servo) |
| Khả năng tích hợp BMS | Hạn chế | Tốt |
| Bảo trì | Đơn giản, ít lỗi | Cần kiểm tra, hiệu chỉnh định kỳ |
Khi nào nên chọn động cơ van gió on/off
Nên chọn động cơ van gió on/off khi hệ thống không yêu cầu điều tiết lưu lượng gió theo nhiều cấp độ mà chỉ cần mở hoàn toàn hoặc đóng hoàn toàn luồng gió tại một thời điểm xác định.
Thiết bị này là lựa chọn hợp lý cho các van gió tươi/van gió hồi vận hành theo lịch trình cố định, van gió khói cần đóng/mở hoàn toàn khi có tín hiệu báo cháy, hệ thống tăng áp buồng thang bộ và nhà máy, kho bãi cần thông gió theo tín hiệu cảm biến nhiệt độ/cảm biến khí gas đơn giản.
Ngoài ra, các dự án vừa - nhỏ, không đòi hỏi kiểm soát luồng khí chính xác cao và có ngân sách không quá lớn cũng thường ưu tiên dòng động cơ van gió on/off thay vì hệ thống động cơ điều khiển van gió tuyến tính đắt đỏ.
Khi nào nên chọn động cơ van gió tuyến tính
Những ứng dụng yêu cầu kiểm soát nhiệt độ và lưu lượng gió chính xác (phòng sạch dược phẩm, phòng thí nghiệm, trung tâm dữ liệu quy mô lớn, tòa nhà thương mại…) nên ưu tiên động cơ van gió tuyến tính để đảm bảo khả năng điều tiết liên tục theo tín hiệu analog (đây gần như là yếu tố bắt buộc).
MÔ-MEN XOẮN (TORQUE) ĐỘNG CƠ VAN GIÓ ON/OFF
Dưới đây là gợi ý mức mô-men xoắn phổ biến của động cơ van gió on/off cho từng ứng dụng cụ thể:
| MÔ-MEN XOẮN | DIỆN TÍCH DAMPER TƯƠNG ỨNG | ỨNG DỤNG TƯƠNG ỨNG |
| 2 Nm | 0,4 - 0,6 m² | Van gió nhỏ tại phòng đơn lẻ, van gió khói/chống cháy cỡ nhỏ, miệng gió VAV |
| 4 - 5 Nm | 0,6 - 1 m² | Van gió tươi/gió hồi cho FCU, damper cách ly khu vực nhỏ, hệ thống thông gió văn phòng nhỏ |
| 10 Nm | 1 - 2 m² | Van gió tươi/gió hồi cho AHU công suất trung bình, van gió trong hệ thống tăng áp hành lang |
| 20 Nm | 2 - 4 m² | Van gió chính của AHU công suất lớn, van gió khói/chống cháy cỡ trung trong nhà cao tầng, hệ thống hút khói tầng hầm |
| 30 - 40 Nm | 4 - 8 m² | Van gió công nghiệp cỡ lớn, damper lắp trên jackshaft cho nhà máy, kho xưởng, trung tâm dữ liệu quy mô lớn |
| Trên 40 Nm | Trên 8 m² / damper ghép | Hệ thống thông gió công nghiệp quy mô lớn, van gió chính của tòa nhà cao tầng, ứng dụng cần nhiều actuator ghép song song để đạt tổng mô-men xoắn yêu cầu |
MUA ĐỘNG CƠ VAN GIÓ ON/OFF CHÍNH HÃNG - GIÁ TỐT Ở ĐÂU?
Sensors Việt Nam là đơn vị phân phối chính hãng các sản phẩm động cơ van gió, bộ điều khiển van gió, bộ truyền động van gió nói chung, và động cơ điều khiển van gió on/off nói riêng tại Việt Nam.
Chúng tôi sở hữu hệ sinh thái sản phẩm đa dạng, đến từ các ông lớn hàng đầu thế giới (như Belimo, PHC…), cùng với đó là chính sách giá cạnh tranh, giao hàng nhanh chóng, có đầy đủ chứng nhận CO/CQ, bảo hành lên đến 24 tháng (tuỳ model) và hỗ trợ tư vấn - kỹ thuật tận tình trước, trong, sau khi mua hàng.
Khi liên hệ để nhận tư vấn về động cơ điều khiển van gió, quý khách hàng nên cung cấp các thông tin cơ bản như kích thước damper, mô-men xoắn yêu cầu, điện áp cấp, kiểu tín hiệu điều khiển (ON/OFF hoặc Modulating), thời gian chạy và yêu cầu đặc biệt nếu có.
