Động cơ van gió tuyến tính là công cụ được tạo ra để giải quyết chính xác bài toán điều tiết lưu lượng gió linh hoạt và liên tục theo tín hiệu điều khiển thông minh, đảm bảo bám sát nhu cầu thực tế theo thời gian thực.
ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH LÀ GÌ?
Động cơ van gió tuyến tính (động cơ điều khiển van gió tuyến tính, bộ điều khiển van gió tuyến tính, bộ truyền động van gió tuyến tính, modulating damper actuator) là thiết bị chuyên dùng để điều khiển góc mở của cánh van linh hoạt và liên tục theo tín hiệu analog, thay vì chỉ đóng hoàn toàn - mở hoàn toàn như động cơ van gió on/off truyền thống.
Về bản chất, đây là loại động cơ điều khiển van gió vận hành theo nguyên lý điều biến tỷ lệ, tức là cho phép góc mở của cánh van thay đổi mượt mà trong vùng từ 0 - 90 độ, tương ứng với từng tín hiệu đầu vào (thường là 0(2)-10VDC hoặc 0(4)-20mA).
Điểm khiến động cơ van gió tuyến tính trở nên khác biệt là khả năng chia nhỏ hành trình thành vô số vị trí trung gian giữa 0 và 90 độ.
Ví dụ: Hệ thống AHU trong tòa nhà văn phòng/trường học/bệnh viện… thường không yêu cầu luồng gió ở mức 100% khi số lượng người trong không gian giảm xuống. Lúc này, hệ thống điều khiển sẽ ra lệnh để động cơ van gió tuyến tính khép cánh van xuống mức 70%, 50% hoặc 20% chẳng hạn. Đây là điều mà dòng động cơ van gió on/off không làm được, vì thiết bị này chỉ có thể mở van gió hết cỡ hoặc đóng kín hoàn toàn.

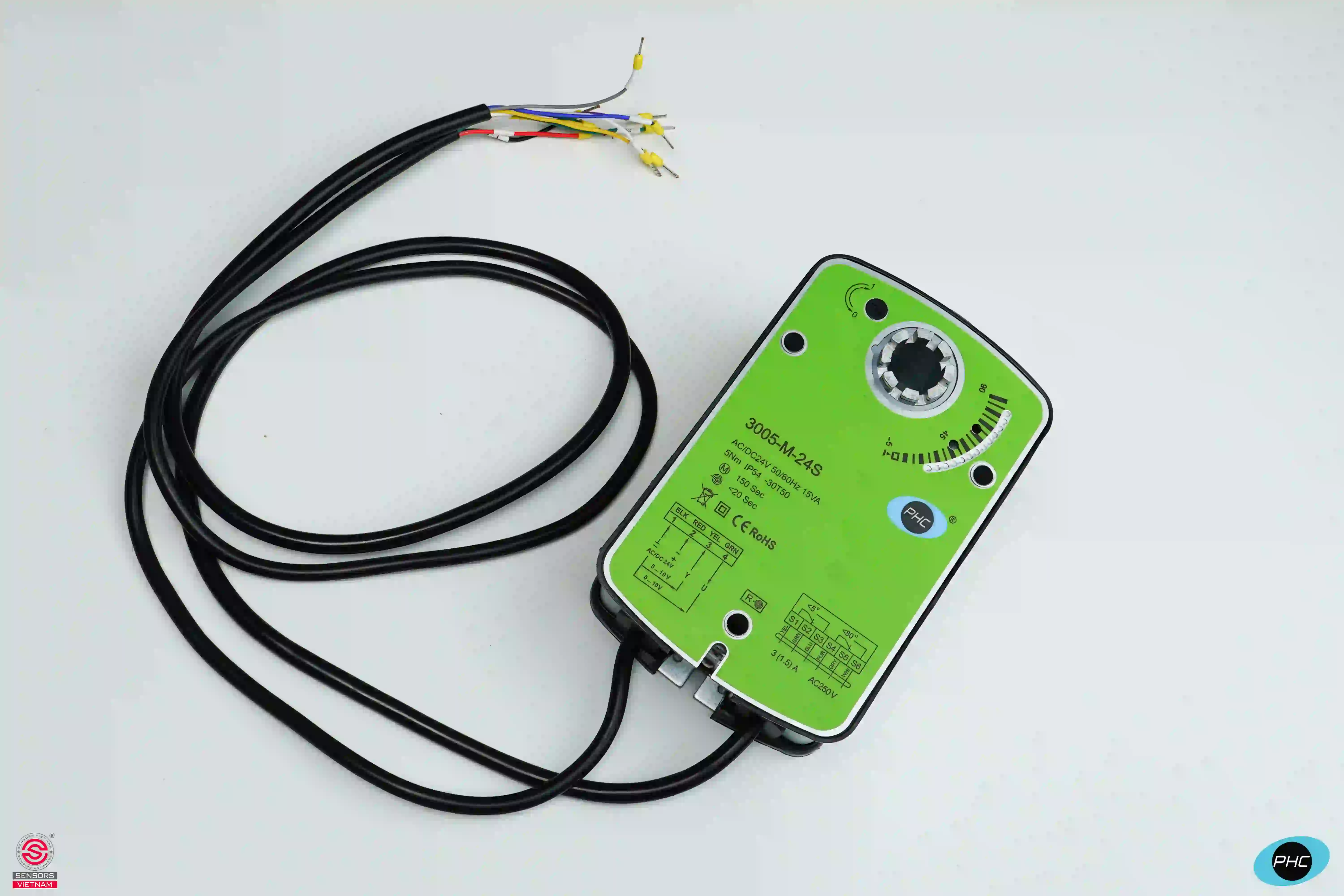

CẤU TẠO VÀ NGUYÊN LÝ ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH
Cấu tạo động cơ van gió tuyến tính tiêu chuẩn thường sẽ có ba khối chính: motor điện, mạch xử lý tín hiệu analog và cơ cấu truyền lực (nối với trục van gió). Nhiều model động cơ điều khiển van gió cao cấp sẽ được tích hợp thêm lò xo hồi vị cơ học (spring return)/tính năng Electronic Fail-Safe để tự động đưa cánh van về vị trí an toàn mặc định khi mất điện, hoặc tiếp điểm phụ (auxiliary switch) để phản hồi vị trí thực tế của cánh van về hệ thống BMS.
Nguyên lý động cơ van gió tuyến tính diễn ra theo các bước sau:
Đầu tiên, bộ điều khiển trung tâm (BMS, PLC, cảm biến nhiệt độ/áp suất/khí CO2) gửi tín hiệu analog đến động cơ van gió
→ Mạch chuyển đổi tín hiệu bên trong động cơ van gió lập tức chuyển giá trị điện áp/dòng điện này thành góc mở tương ứng. Ví dụ 0V/4mA quy ước là van đóng hoàn toàn (0 độ), mức 5V/12mA tương ứng van mở 50% (45 độ), mức 10V/20mA thì van sẽ mở hoàn toàn (90 độ)
→ Sau đó, motor quay trục dẫn động để kéo cánh van gió đến đúng vị trí yêu cầu
→ Khi cánh van đạt vị trí yêu cầu, motor tự động ngắt và giữ nguyên vị trí cho đến khi nhận được tín hiệu điều khiển mới.
VÌ SAO ĐỘNG CƠ VAN GIÓ MODULATING CÓ GIÁ TRỊ HƠN ĐỘNG CƠ VAN GIÓ ON/OFF TRONG NHIỀU TÌNH HUỐNG?
Nếu chỉ sử dụng động cơ điều khiển van gió ON/OFF, van gió chỉ có thể liên tục chuyển đổi giữa hai trạng thái (đóng hoàn toàn/mở hoàn toàn) khi tải thực tế thay đổi. Trong những hệ thống cần kiểm soát luồng gió một cách chính xác và ổn định thì bộ truyền động van gió này có thể tạo ra sự dao động lưu lượng, nhiệt độ hoặc áp suất đáng kể.
Với động cơ van gió modulating, van gió có thể dừng ở bất kỳ vị trí trung gian nào giữa 0 và 90 độ một cách mượt mà và chính xác. Bộ điều khiển van gió này cho phép hệ thống điều chỉnh lưu lượng khí sát hơn với nhu cầu thực tế.
Với những ứng dụng yêu cầu kiểm soát lưu lượng gió liên tục, linh hoạt và chính xác như phòng sạch, phòng thí nghiệm, khu cách ly, bệnh viện, nhà máy linh kiện điện tử/dược phẩm/thực phẩm có độ nhạy cao… thì động cơ van gió tuyến tính sẽ là lựa chọn lý tưởng hơn.
ỨNG DỤNG ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH TRONG THỰC TẾ
Động cơ van gió tuyến tính trong AHU và hệ thống HVAC
Trong AHU (văn phòng, trung tâm thương mại, trường học, bệnh viện), động cơ van gió tuyến tính được sử dụng để điều khiển van gió tươi, van gió hồi, van gió thải hoặc van gió làm nhiệm vụ phối trộn không khí. Thiết bị thường kết hợp với cảm biến CO2, cảm biến nhiệt độ, cảm biến áp suất hoặc cảm biến lưu lượng để thay đổi góc mở damper theo điều kiện thực tế thay vì duy trì một vị trí cố định.
Động cơ điều khiển van gió tuyến tính hệ thống VAV
Động cơ điều khiển van gió tuyến tính được sử dụng trong hệ thống VAV để điều chỉnh lượng gió cấp chính xác theo nhu cầu làm mát của từng khu vực. Bộ truyền động kiểu modulating sẽ giúp van thay đổi vị trí liên tục mà không gây nhiễu loạn luồng khí, giúp duy trì lưu lượng/áp suất theo đúng yêu cầu thiết kế.
Bộ truyền động van gió tuyến tính phòng sạch và khu vực cần kiểm soát áp suất chặt chẽ
Các khu vực cần kiểm soát chênh áp nghiêm ngặt như phòng sạch, phòng cách ly, phòng mổ… luôn yêu cầu động cơ van gió tuyến tính có khả năng điều chỉnh góc mở van chính xác và kết hợp được với cảm biến chênh áp để tự động hiệu chỉnh lượng khí cấp/xả chính xác, nhằm duy trì điều kiện vận hành mong muốn.
Bộ điều khiển van gió trong bệnh viện và phòng thí nghiệm
Đối với khu vực y tế, bệnh viện và phòng thí nghiệm thì việc duy trì hướng dòng khí và chênh áp giữa các phòng không được có sự sai lệch đáng kể. Vì vậy mà bộ truyền động van gió tuyến tính sẽ được ưu tiên sử dụng.
Động cơ van gió tuyến tính trong nhà máy sản xuất
Trong các nhà máy sản xuất, động cơ van gió tuyến tính modulating thường được sử dụng cho hệ thống thông gió, hút khí, cấp khí, điều áp hoặc kiểm soát luồng khí trong các khu vực sản xuất. Với các khu vực yêu cầu an toàn cao thì các dòng động cơ van gió với tính năng Spring return/Electronic Fail-Safe sẽ được ưu tiên hơn.
TOP 5 THƯƠNG HIỆU ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH NỔI BẬT NHẤT HIỆN NAY
Động cơ van gió Belimo
Belimo (Thuỵ Sỹ) là thương hiệu nổi bật trong lĩnh vực động cơ van gió HVAC với danh mục gồm rotary actuator và linear actuator. Các dòng động cơ van gió của hãng này rất đa dạng, với mức lực kéo từ 50 - 450 N, hành trình 100 - 300 mm và chế độ điều khiển ON/OFF, floating point, modulating.
Động cơ van gió tuyến tính của Belimo thường được đầu tư trong các dự án cao cấp, ứng dụng thương mại quy mô lớn.
Động cơ van gió Nenutec
Nenutec (Ba Lan) tập trung phát triển và sản xuất các dòng động cơ van gió cho HVAC, damper, smoke damper và valve với giá cả ở mức hợp lý.
Danh mục động cơ van gió của hãng có nhiều mức mức mô-men xoắn như 5, 8, 16, 24 cho đến 40 Nm, hỗ trợ nguồn 24 V AC/DC hoặc điện áp cao hơn, cùng các chế độ điều khiển phổ biến như 2/3-point và tuyến tính. Các sản phẩm động cơ van gió tuyến tính của Nenutec thường được dùng trong hệ thống HVAC, tòa nhà, bệnh viện, nhà máy dược phẩm, đường hầm, nhà kính…
Động cơ van gió PHC
PHC Electronic Products (Beijing) là đơn vị phát triển nhiều dòng động cơ van gió cho hệ thống HVAC. Danh mục sản phẩm của hãng này được phân thành standard, spring return và fire/smoke. Damper Actuator của PHC được tin dùng trong nhiều công trình dân dụng/công nghiệp quy mô vừa và nhỏ, cần tối ưu đầu tư.
Dòng 50 Series của PHC nổi bật với các model động cơ van gió điều khiển floating 3 point và động cơ van gió điều khiển tuyến tính.
Động cơ van gió Siemens
Siemens (Đức) là nhà sản xuất động cơ van gió, bộ điều khiển van gió, bộ truyền động van gió quen thuộc trong các hệ thống HVAC và tự động hoá toà nhà. Đơn vị này có đầy đủ phiên bản damper actuator điều khiển on/off, 3-point và modulating.
Động cơ van gió Honeywell
Honeywell (Mỹ) cũng là đơn vị nổi bật, có nhiều dòng động cơ van gió nói chung và động cơ van gió tuyến tính nói riêng phục vụ trong các hệ thống HVAC, VAV, AHU, ventilation flap và louver. Các sản phẩm của hãng này được ưu tiên trong các dự án retrofit, nâng cấp hệ thống cũ.
