Để MAU hoạt động chính xác, ổn định và tiết kiệm năng lượng thì cần một hệ thống điều khiển thông minh - đó chính là tủ điều khiển MAU. Hệ thống này không chỉ điều khiển quạt hay giám sát thiết bị, mà còn duy trì điều kiện môi trường theo yêu cầu, góp phần nâng cao hiệu suất vận hành và giảm chi phí năng lượng.
TỦ ĐIỀU KHIỂN MAU LÀ GÌ?
Make-Up Air Unit (MAU) cấp bù khí tươi trong hệ thống HVAC. Nhiệm vụ chính của nó là hút không khí từ bên ngoài vào, xử lý lọc bụi/làm lạnh/sưởi ấm/kiểm soát độ ẩm, sau đó đưa vào tòa nhà để bù lại lượng không khí đã bị quạt hút thải ra ngoài.
Tủ điều khiển MAU được thiết kế để điều khiển, giám sát và bảo vệ hoạt động của Make-Up Air Unit. Thiết bị này xử lý và cấp không khí tươi từ môi trường vào bên trong khu vực được yêu cầu nhằm bù đắp lượng không khí bị thất thoát do quạt hút/hệ thống thông gió/quá trình sản xuất.
MAU thường được sử dụng trong các khu vực yêu cầu kiểm soát áp suất và chất lượng không khí nghiêm ngặt như nhà máy dược phẩm, phòng sạch điện tử, phòng sơn công nghiệp, khu chế biến thực phẩm, nhà xưởng có hệ thống hút khí công suất lớn...
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH TỦ ĐIỀU KHIỂN MAU
Cấu tạo tủ điều khiển MAU
Cấu tạo tủ điều khiển MAU chung quy bao gồm các thành phần liên quan đến điều khiển, bảo vệ và truyền thông công nghiệp.
Trung tâm của tủ điện điều khiển MAU thường là PLC/bộ điều khiển HVAC, có nhiệm vụ xử lý dữ liệu và ban hành các thuật toán điều khiển tự động.
Kế tiếp là biến tần thực hiện nhiệm vụ điều khiển tốc độ quạt, contactor, aptomat, relay và bộ nguồn điều khiển.
Ngoài ra, tủ MAU còn kết nối với các thiết bị ngoại vi, điển hình là cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến chênh áp khí, cảm biến lưu lượng gió, cảm biến nồng độ khí CO2... Các dữ liệu từ cảm biến được truyền về bộ điều khiển để phân tích và làm cơ sở tối ưu hoạt động của hệ thống.
Trong các dự án hiện đại, tủ điện MAU còn được trang bị màn hình HMI và các module truyền thông chuẩn công nghiệp (Modbus RTU, Modbus TCP/IP hoặc BACnet) để kết nối với hệ thống BMS, phục vụ công tác quản lý tập trung trên toàn bộ hệ thống HVAC.
Nguyên lý vận hành tủ điều khiển MAU
Nguyên lý vận hành tủ điều khiển MAU là vòng phản hồi liên tục giữa lưu lượng khí hút ra và cấp vào.
Khi một thiết bị hút khí độc/hệ thống thông gió trong nhà máy được bật lên → cảm biến lưu lượng khí ghi nhận sự thay đổi → truyền tín hiệu về tủ MAU tức thời → tủ điều khiển tính toán lượng khí tươi tương ứng cần bổ sung → ra lệnh điều chỉnh tốc độ quạt cấp thông qua biến tần và mở van coil để xử lý nhiệt độ khí cấp cho phù hợp.
Toàn bộ quá trình này diễn ra tức thời - chỉ trong vài giây, đảm bảo không xảy ra khoảng trễ áp suất gây ảnh hưởng đến an toàn.
Có thể thấy, tủ điều khiển MAU phải xử lý đồng thời hai bài toán - vừa đảm bảo cân bằng lưu lượng khí, vừa xử lý nhiệt độ, độ ẩm và chất lượng của luồng khí tươi trước khi thổi vào không gian bên trong.
Trong những khu vực đặc thù (phòng thí nghiệm sinh học, phòng sạch, khu vực làm việc có hóa chất độc hại) thì tủ MAU còn phải duy trì trạng thái áp suất trong phòng “âm nhẹ” so với hành lang để ngăn ngừa phát tán chất độc hại/tác nhân sinh học ra môi trường.
ỨNG DỤNG TỦ ĐIỀU KHIỂN MAU ĐIỂN HÌNH NHẤT
Tủ điều khiển MAU được sử dụng phổ biến tại các nhà máy hóa chất, phòng thí nghiệm nghiên cứu sinh học, phòng thí nghiệm an toàn sinh học, phòng sạch nói chung, nhà máy sản xuất linh kiện điện tử - bán dẫn, khu vực sơn công nghiệp, trung tâm dữ liệu, toà nhà thương mại, bệnh viện, khu vực có hệ thống hút bụi công suất lớn, bếp ăn quy mô lớn trong công ty - nhà hàng - khách sạn, các cơ sở y tế có khu vực cách ly...
Mặc dù lĩnh vực ứng dụng tương đối đa dạng, mỗi chỗ lại có yêu cầu kỹ thuật riêng, nhưng điểm chung xuyên suốt của tủ điện điều khiển AHU vẫn là đáp ứng tối đa nhu cầu bù khí chính xác, ổn định và phản ứng nhanh.
TỦ ĐIỀU KHIỂN MAU MANG LẠI NHIỀU GIÁ TRỊ THỰC TẾ ĐÁNG KINH NGẠC
Thực tế, hiệu suất của hệ thống MAU phụ thuộc rất lớn vào khả năng vận hành của tủ điều khiển.
Giá trị lớn nhất mà tủ điều khiển MAU mang lại là duy trì môi trường sản xuất ổn định. Đây là yếu tố sống còn trong các khu vực đặc thù/nhạy cảm như nhà máy điện tử và nhà máy dược phẩm/thực phẩm. Tại các vị trí này, chỉ cần áp suất hay chất lượng không khí lệch đi một chút so với giới hạn thì cũng có thể gây ra những tổn hại khó lường cho chất lượng sản phẩm.
Ngoài ra, tủ điện điều khiển MAU còn giúp doanh nghiệp tiết kiệm chi phí năng lượng và kéo dài tuổi thọ động cơ đáng kể nhờ điều chỉnh lưu lượng gió và tốc độ quạt theo đúng nhu cầu thực tế, thay vì vận hành 24/7 ở công suất tối đa.
Đặc biệt, khả năng giám sát và cảnh báo lỗi tức thời của tủ điều khiển MAU cũng mang lại giá trị cực kỳ lớn trong công tác bảo trì và sửa chữa. Nhờ có tủ điện MAU mà doanh nghiệp dễ dàng phát hiện sớm các nguy cơ hỏng hóc để sửa chữa kịp thời, góp phần hạn chế downtime và giảm chi phí bảo trì dài hạn.
NHỮNG CẢM BIẾN CẦN CÓ TRONG HỆ THỐNG TỦ ĐIỀU KHIỂN MAU
Để một tủ điều khiển MAU hoạt động chính xác thì không thể thiếu các cảm biến đo lường. Đây chính là dữ liệu đầu vào để bộ điều khiển nắm được thực trạng môi trường và đưa ra quyết định điều chỉnh phù hợp.
Cảm biến quan trọng nhất và bắt buộc phải có trong mọi tủ MAU là cảm biến lưu lượng gió, dùng để xác định lượng không khí vào/ra theo thời gian thực.
Cảm biến không kém phần quan trọng tiếp theo là cảm biến chênh áp. Thiết bị này có nhiệm vụ giám sát chênh lệch áp suất giữa các khu vực - điển hình như giữa phòng thí nghiệm và hành lang, giữa khu vực sản xuất và khu vực văn phòng... Trong các ứng dụng đặc thù như phòng sạch hay phòng thí nghiệm an toàn sinh học thì cảm biến chênh áp là bắt buộc phải có.
Bên cạnh đó, các hệ thống MAU còn cần cảm biến nhiệt độ và độ ẩm lắp ở đầu vào khí tươi và đầu ra khí cấp. Hai cảm biến này là cơ sở để tủ điều khiển MAU tính toán tải nhiệt và tải ẩm cần xử lý. Có thể nói, cảm biến nhiệt độ và cảm biến độ ẩm rất quan trọng trong khu vực có khí hậu nóng ẩm và dao động mạnh trong ngày như Việt Nam.
Ngoài ra, với các ứng dụng yêu cầu kiểm soát chất lượng không khí khắt khe như phòng thí nghiệm/khu vực sản xuất có phát sinh khí độc thì cảm biến chất lượng không khí tổng hợp, cảm biến khí gas nói chung và đặc biệt là cảm biến khí CO2 là không thể thiếu. Chúng là cơ sở giúp tủ MAU tự động điều chỉnh lưu lượng khí tươi đúng tiêu chuẩn.
CÁC TIÊU CHUẨN THIẾT KẾ TỦ ĐIỀU KHIỂN MAU
Các tiêu chuẩn thiết kế tủ điều khiển MAU quan trọng và cần đáp ứng bao gồm:
Tiêu chuẩn IEC 61439 (quy định về thiết kế, thử nghiệm và chế tạo tủ điện hạ thế - đảm bảo khả năng chịu dòng điện, tản nhiệt và độ an toàn của hệ thống điện trong tủ).
Tiêu chuẩn IEC 60529 (đại diện cho cấp độ bảo vệ của tủ trước bụi và nước, với các mức IP54, IP55, IP65, IP66, IP67 tùy thuộc vào môi trường lắp đặt).
Ngoài ra còn có tiêu chuẩn IEC 61000 (đại diện cho khả năng tương thích điện từ) và tiêu chuẩn ASHRAE, GMP hoặc ISO 14644 (đảm bảo kiểm soát môi trường và chất lượng không khí của từng ngành).
CHỌN TỦ ĐIỀU KHIỂN MAU CHẤT LƯỢNG - CHỌN SENSORS VIỆT NAM
Nếu bạn đang có nhu cầu tìm kiếm tủ điều khiển MAU/tủ điện điều khiển MAU/tủ điện MAU/tủ MAU chất lượng - giá tốt thì đừng ngần ngại mà hãy liên hệ trực tiếp cho Sensors Việt Nam.
Chúng tôi cung cấp sản phẩm chính hãng/OEM, chất lượng cao, với đầy đủ CO/CQ, chế độ bảo hành uy tín, giá cả cạnh tranh và có dịch vụ hỗ trợ tận tình - hoàn toàn miễn phí trước, trong, sau mua hàng.

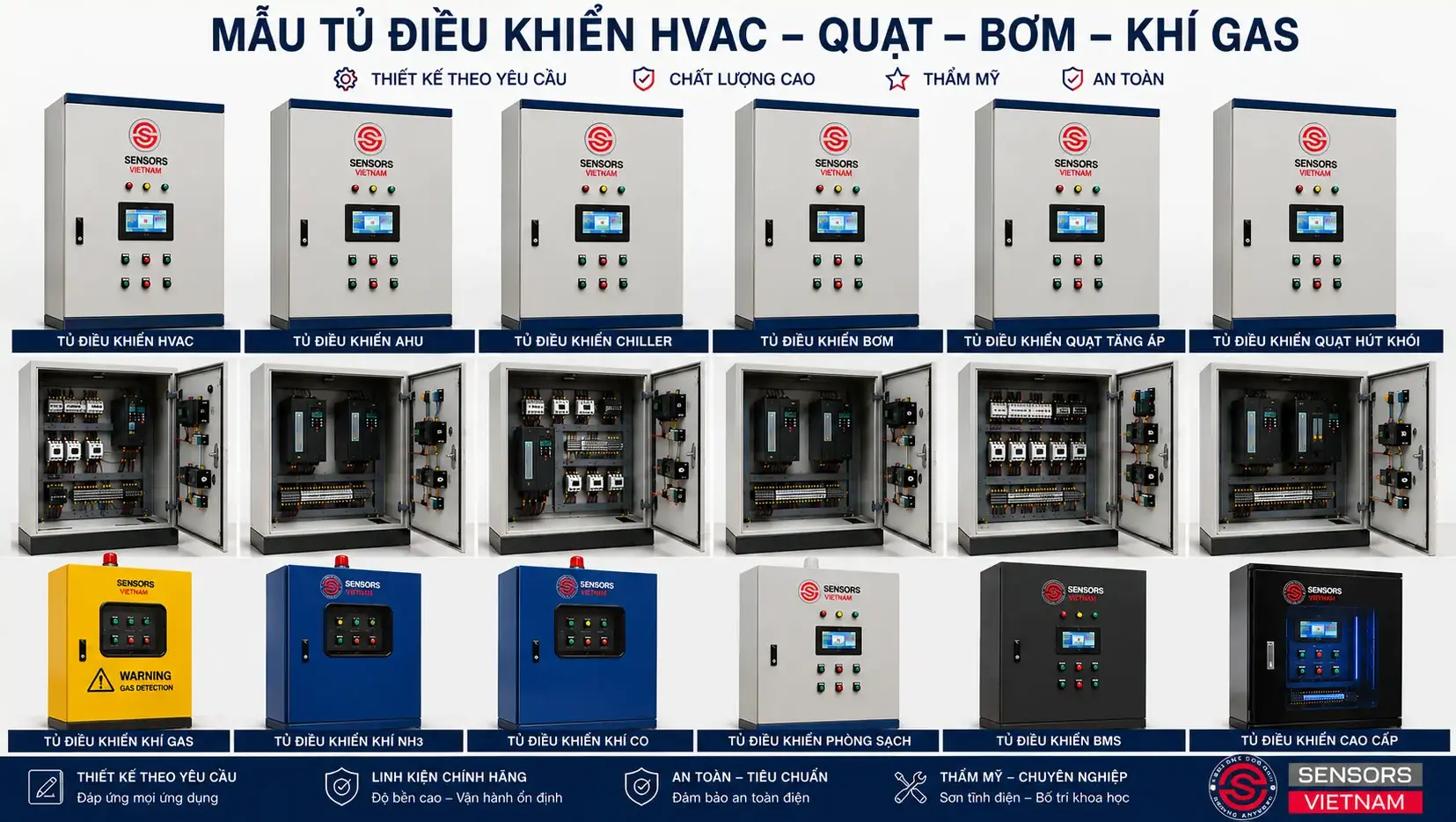

Tham khảo một số dòng tủ điều khiển chất lượng - giá tốt tại Sensors Việt Nam:
