Trong bài viết này chúng ta sẽ cùng tìm hiểu về tủ điều khiển quạt tăng áp cầu thang. Trong các hệ thống hiện đại, thiết bị này không chỉ cấp nguồn và khởi động quạt, mà còn đảm bảo quạt hoạt động theo tín hiệu từ hệ thống báo cháy, làm đúng kịch bản đã lập trình và có khả năng giám sát, điều khiển cần thiết trong các trường hợp khẩn cấp.
TỦ ĐIỀU KHIỂN QUẠT TĂNG ÁP CẦU THANG LÀ GÌ?
Tủ điện điều khiển quạt tăng áp cầu thang là một trung tâm vận hành - nó có nhiệm vụ tiếp nhận tín hiệu từ nguồn điện/hệ thống báo cháy/cảm biến hiện trường để điều khiển động cơ quạt cho phù hợp và còn phối hợp với các thiết bị có liên quan khác.
Trong trạng thái bình thường, tủ điều khiển quạt tăng áp cầu thang sẽ hoạt động theo cấu hình hệ thống. Khi có tín hiệu cháy hoặc tín hiệu khẩn cấp, tủ sẽ phát lệnh khởi động quạt tăng áp ngay lập tức. Một số tủ hiện đại cũng có thể được cấu hình để cung cấp tín hiệu trạng thái quạt về hệ thống giám sát trung tâm.
TẦM QUAN TRỌNG CỦA TỦ ĐIỀU KHIỂN QUẠT TĂNG ÁP CẦU THANG
Tủ điều khiển quạt tăng áp cầu thang không chỉ bật/tắt quạt khi có tín hiệu báo cháy. Thực tế, nó còn có khả năng phân phối điện và điều phối toàn bộ thiết bị trong hệ thống tăng áp, bảo vệ lối thoát nạn toàn vẹn.
Vai trò thứ nhất của tủ điện điều khiển quạt tăng áp cầu thang là tiếp nhận và phản ứng tức thời với tín hiệu báo cháy. Nghĩa là khi nhận tín hiệu, tủ phải ngay lập tức đóng điện cho quạt chạy mà không cần chờ con người can thiệp. Đây là cơ chế liên động bắt buộc theo QCVN 06:2022/BXD.
Vai trò thứ hai quyết định sự khác biệt của tủ điều khiển quạt tăng áp và tủ quạt thông thường - đó là duy trì áp suất dương trong buồng thang thoáng hiểm trong mức khoảng 20 - 50 Pa (áp suất <20 Pa không đủ để ngăn khói xâm nhập vào thang thoát hiểm; áp suất >50 Pa khiến cửa thoát nạn trở nên quá nặng, không thể mở được). Để làm được điều này, tủ điều khiển quạt tăng áp cầu thang sẽ tích hợp với hệ thống cảm biến chênh áp. Chúng liên tục đo áp suất giữa cầu thang - hành lang và gửi tín hiệu về biến tần để tăng/giảm tốc độ quạt tự động, nhằm giữ áp suất trong ngưỡng an toàn.
Vai trò thứ ba là điều phối thiết bị phụ trợ (van xả áp cơ học/van xả áp điện từ) để tránh tình trạng áp suất tích luỹ "thổi phồng" cầu thang khiến cửa bị kẹt cứng.
Vai trò thứ tư là phản hồi trạng thái về trung tâm điều khiển/phòng trực PCCC. Thường thì các tủ điều khiển quạt tăng áp phải trang bị đèn báo trạng thái, công tắc chuyển đổi chế độ điều khiển Auto - Manual và tính năng phản hồi trạng thái quạt/van về trung tâm giám sát.
CẤU TẠO TỦ ĐIỀU KHIỂN QUẠT TĂNG ÁP CẦU THANG
Một tủ điều khiển quạt tăng áp cầu thang tiêu chuẩn thường bao gồm mạch động lực và mạch điều khiển. Trong khi mạch động lực chịu trách nhiệm cấp nguồn cho quạt, thì mạch điều khiển sẽ xử lý logic vận hành - tức là quyết định khi nào cho quạt chạy, tốc độ bao nhiêu và khi nào thì dừng (mạch điều khiển hoạt động dựa trên tín hiệu từ cảm biến/trung tâm báo cháy).
Về phần cứng, vỏ tủ điện điều khiển quạt tăng áp cầu thang thường được làm bằng thép sơn tĩnh điện/inox 304 chống ăn mòn, đạt cấp bảo vệ phổ biến từ IP43 - IP55 (tùy vị trí lắp đặt).
Bộ não của tủ điện quạt tăng áp cầu thang là PLC hoặc bộ điều khiển DDC chuyên dụng, kết hợp với bộ phận này là biến tần để điều chỉnh tốc độ quạt theo nhu cầu thực tế.
Hệ thống bảo vệ gồm các thiết bị như aptomat, rơ le nhiệt, rơ le chống mất pha, rơ le trung gian cách ly mạch điều khiển với mạch động lực.
Phần giao diện vận hành thường được đặt trên cánh tủ quạt tăng áp cầu thang - cơ bản sẽ gồm công tắc chuyển đổi chế độ điều khiển, đèn báo trạng thái, nút nhấn khởi động và dừng khẩn cấp.
Với các hệ thống yêu cầu giám sát từ xa, tủ điều khiển quạt tăng áp cầu thang còn tích hợp giao thức truyền thông chuẩn công nghiệp như Modbus RTU RS485 để kết nối với hệ thống BMS của tòa nhà/nhà máy.
Mạch liên động với trung tâm báo cháy và mạch điều khiển biến tần theo tín hiệu của cảm biến chênh áp là một phần cực kỳ quan trọng trong các tủ điện điều khiển quạt tăng áp cầu thang. Khi trung tâm báo cháy gửi tín hiệu, tủ sẽ lập tức cấp điện cho quạt chạy, đồng thời kích hoạt mạch điều khiển biến tần nhận tín hiệu từ cảm biến chênh áp để tự động điều chỉnh tốc độ quạt, giữ áp suất cầu thang luôn nằm trong khoảng 20 - 50 Pa theo quy định của QCVN 06:2022/BXD và TCVN 5687:2010.
CÔNG TRÌNH NÀO NÊN DÙNG TỦ ĐIỀU KHIỂN QUẠT TĂNG ÁP CẦU THANG?

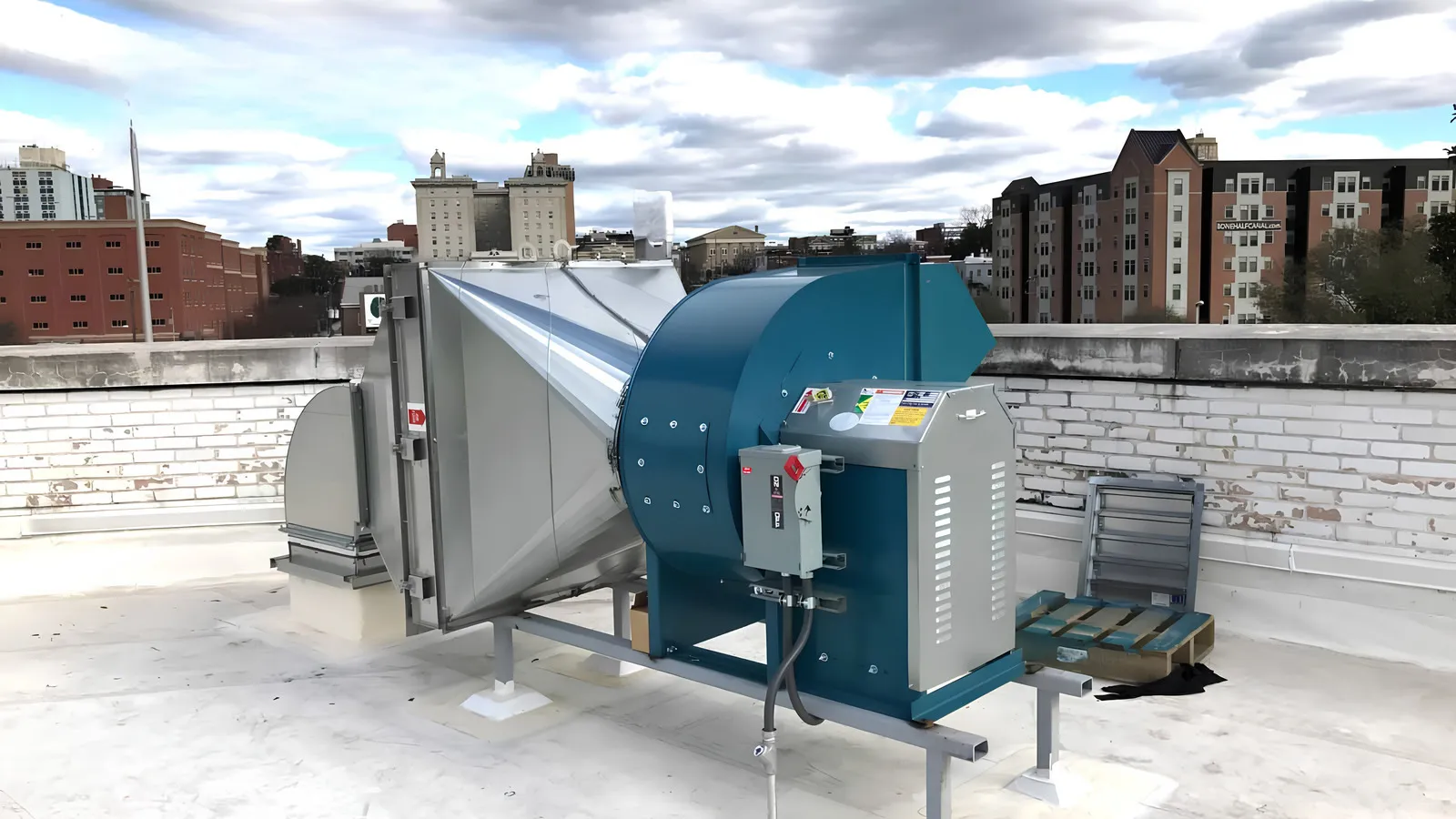

Hệ thống tủ điều khiển quạt tăng áp cầu thang được sử dụng nhiều trong các công trình có yêu cầu bảo vệ đường thoát nạn và kiểm soát khói, điển hình như các tòa nhà cao tầng, chung cư, khách sạn, trung tâm thương mại, văn phòng, bệnh viện, các công trình có tầng hầm hoặc khu vực cần bảo vệ đặc biệt.
TIÊU CHUẨN QUAN TRỌNG TỦ ĐIỀU KHIỂN QUẠT TĂNG ÁP CẦU THANG CẦN ĐÁP ỨNG
Tiêu chuẩn thiết kế tủ điều khiển quạt tăng áp cầu thang phục vụ PCCC bắt buộc tuân thủ QCVN 06:2022/BXD (về an toàn cháy cho nhà và công trình) và TCVN 5687:2024 (về thiết kế thông gió điều hòa không khí).
Theo QCVN 06:2022/BXD, hệ thống tăng áp cầu thang phải duy trì áp suất dư không nhỏ hơn 20 Pa và không lớn hơn 50 Pa đối với các buồng thang bộ không nhiễm khói (như N1, N2, N3) trong nhà cao tầng và công trình tập trung đông người, giúp bảo đảm an toàn cho người dân thoát nạn...
Bên cạnh đó, TCVN 5687:2024 là tiêu chuẩn quan trọng thiết kế hệ thống thông gió, cấp không khí chống khói. Đây là cơ sở cho việc xác định các thông số như lưu lượng, áp suất và phương án phân phối không khí.
SO SÁNH TỦ ĐIỀU KHIỂN QUẠT TĂNG ÁP CẦU THANG & TỦ ĐIỀU KHIỂN QUẠT THÔNG GIÓ BÌNH THƯỜNG
Tủ điều khiển quạt thông gió thường phục vụ mục tiêu trao đổi không khí, làm mát, loại bỏ mùi/hơi nóng và các chất ô nhiễm trong điều kiện vận hành bình thường.
Trong khi đó, tủ điều khiển quạt tăng áp cầu thang là thành phần quan trọng trong hệ thống bảo vệ lối thoát nạn và kiểm soát khói trong tình huống xảy cháy.
Vì vậy, yêu cầu về logic điều khiển, độ tin cậy, nguồn cấp, khả năng phối hợp hệ thống báo cháy và các yêu cầu kỹ thuật liên quan của tủ quạt tăng áp cầu thang cũng nghiêm ngặt hơn rất nhiều.
Tuyệt đối không lấy cấu hình của tủ quạt thông gió thông thường để áp dụng cho hệ thống tăng áp cầu thang. Thiết kế tủ điều khiển quạt tăng áp cầu thang bắt buộc phải phù hợp với hồ sơ kỹ thuật - công năng công trình và đáp ứng các tiêu chuẩn đối với hệ thống PCCC.
MUA TỦ ĐIỀU KHIỂN QUẠT TĂNG ÁP CẦU THANG GIÁ TỐT Ở ĐÂU?
Nếu bạn đang có nhu cầu tìm kiếm tủ điều khiển quạt tăng áp cầu thang/tủ điện điều khiển quạt tăng áp cầu thang/tủ điện quạt tăng áp cầu thang/tủ quạt tăng áp cầu thang chất lượng - giá tốt thì đừng ngần ngại mà hãy liên hệ trực tiếp cho Sensors Việt Nam.
Chúng tôi cung cấp sản phẩm chính hãng/OEM, chất lượng cao, với đầy đủ CO/CQ, chế độ bảo hành uy tín, giá cả cạnh tranh và có dịch vụ hỗ trợ tận tình - hoàn toàn miễn phí trước, trong, sau mua hàng.

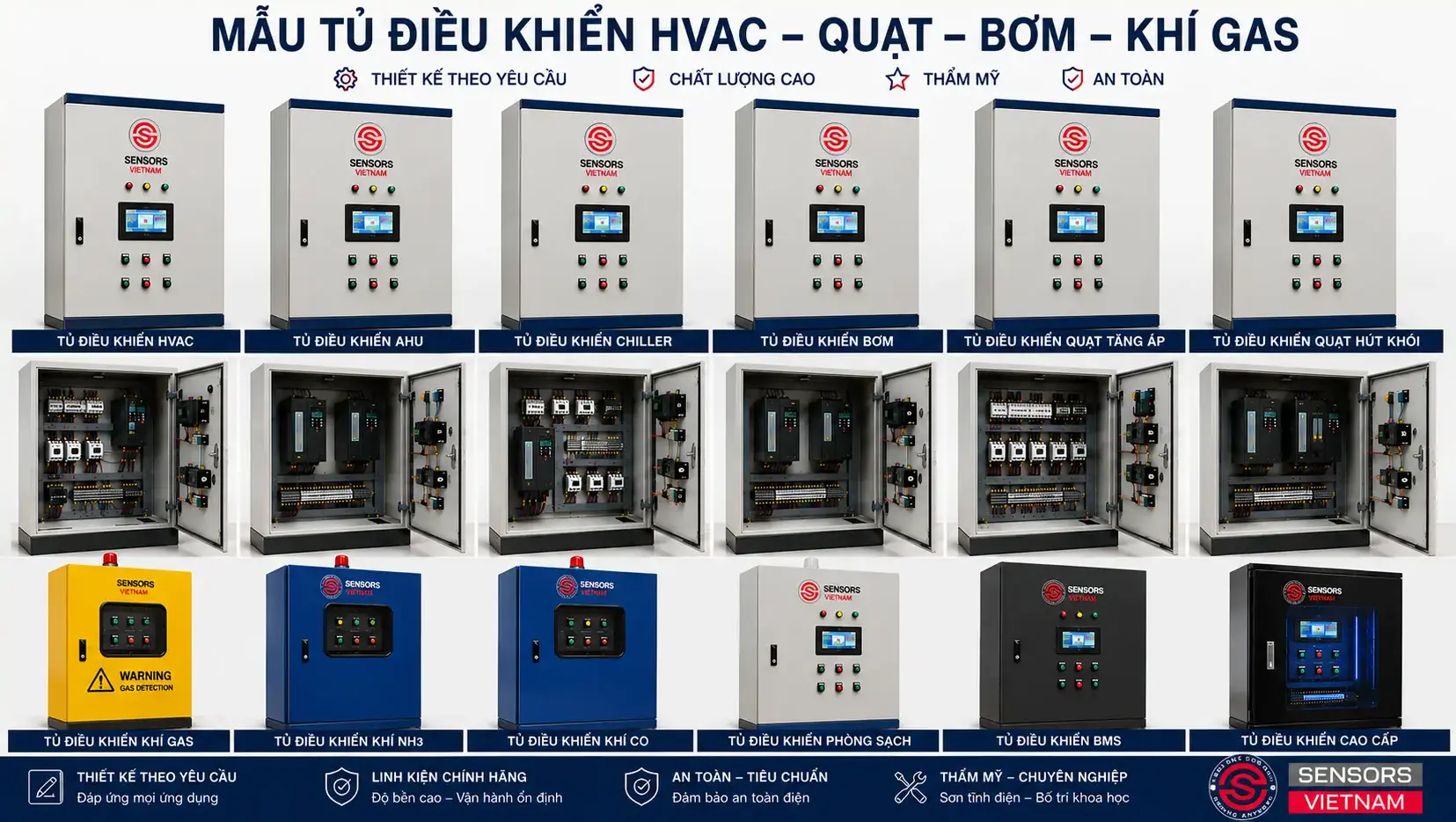

Tham khảo một số dòng tủ điều khiển chất lượng - giá tốt tại Sensors Việt Nam:
