Trong bài viết này, chúng ta sẽ cùng tìm hiểu khái niệm, cấu tạo, nguyên lý vận hành, các phân loại động cơ van gió 5 Nm và cách lựa chọn động cơ điều khiển van gió sao cho phù hợp với từng ứng dụng thực tế. Hãy cùng theo dõi đến cuối bài viết để bỏ túi nhiều thông tin hữu ích nhé!
ĐỘNG CƠ VAN GIÓ 5 NM LÀ GÌ?
Động cơ van gió 5 Nm (còn được gọi là bộ truyền động van gió, damper actuator, bộ điều khiển van gió) được thiết kế để tạo ra mô-men xoắn 5 Newton-mét, đủ lực để đóng/mở/điều chỉnh góc quay của van gió kích thước trung bình nhỏ (diện tích phổ biến từ 0,75 - 1 m²).
Bộ điều khiển van gió hoạt động theo quy trình như sau: nhận tín hiệu từ bộ điều khiển trung tâm → chuyển hóa thành lực xoay tác động trực tiếp lên trục van gió → đưa van gió đến vị trí được yêu cầu.
5 Nm là mức mô-men xoắn phổ biến nhất trong dải sản phẩm của các thương hiệu động cơ điều khiển van gió lớn như Belimo, Honeywell, PHC, Nenutec... Một động cơ van gió 5 Nm thường được vận hành với điện áp 24V hoặc 230V AC, sở hữu cấp bảo vệ IP54 trở lên, có nhiều chế độ điều khiển (on/off, floating 3-point, tuyến tính) và tuổi thọ thiết kế lên đến hàng chục nghìn chu kỳ.
Đa phần các động cơ van gió nếu được đầu tư kỹ lưỡng thì sẽ hoạt động rất bền bỉ, trung bình có thể là 10-15 năm.
ĐỘNG CƠ VAN GIÓ 5 NM VÀ ỨNG DỤNG TRONG HỆ THỐNG HVAC
Trong các hệ thống HVAC quy mô trung bình - nhỏ, động cơ van gió 5 Nm là thiết bị có tầm quan trọng đặc biệt. Nó thường xuất hiện trong các vị trí chủ lực như:
- Điều tiết lưu lượng gió theo zone (văn phòng, trung tâm thương mại, phòng học, bệnh viện, nhà máy).
- Tích hợp vào hệ thống AHU, FCU để phân phối gió chính xác và thông minh theo tải nhiệt thực tế.
- Duy trì chênh áp chính xác cho các ứng dụng yêu cầu độ chính xác luồng khí cao như phòng sạch, phòng thí nghiệm, phòng cách ly, các khu vực y tế, nhà máy sản xuất điện tử và hầu hết khu vực yêu cầu áp suất ổn định khác.
- Điều áp tại khu vực cầu thang thoát hiểm và hành lang chống khói.
- Xuất hiện trong van gió chống cháy (fire damper), chống khói (smoke damper), chống cháy khói (fire - smoke damper) với vai trò tự động đóng ngăn khói lửa lan truyền khi có sự cố
- Ứng dụng trong van gió cấp khí tươi để hoạt động theo lịch trình cài đặt hoặc theo tín hiệu từ cảm biến nồng độ CO.

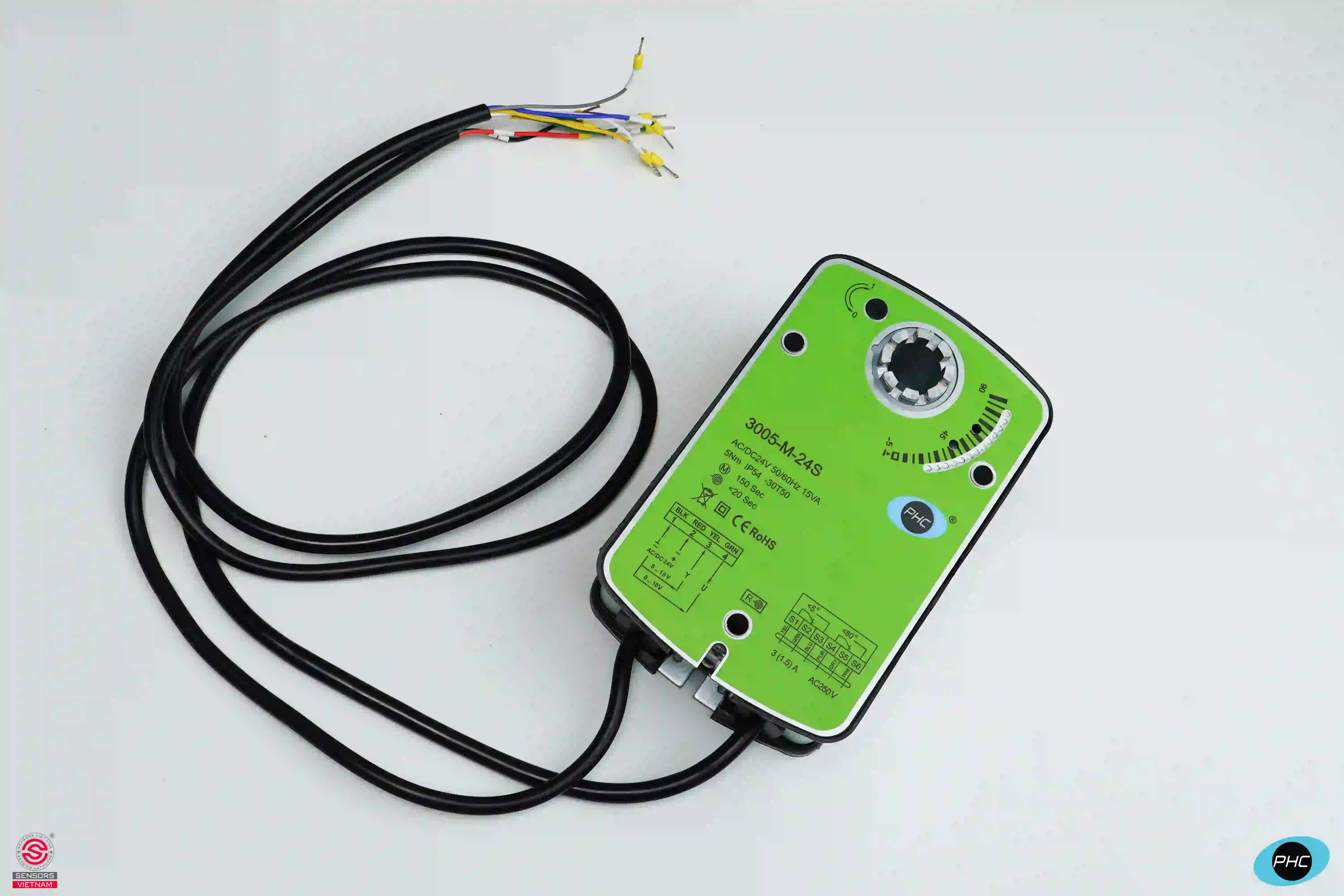

CẤU TẠO ĐỘNG CƠ VAN GIÓ 5 NM
Một động cơ van gió 5 Nm cơ bản sẽ được cấu thành từ các bộ phận chính sau đây: Động cơ điện (motor bước/motor đồng bộ - có nhiệm vụ tạo chuyển động xoay ban đầu); Hộp giảm tốc bánh răng (khuếch đại lực xoay thành mô-men xoắn 5 Nm); Mạch điều khiển (nhận tín hiệu từ hệ thống điều khiển và điều tiết dòng điện cho motor); Cơ cấu kết nối; Tay gạt vận hành thủ công (manual override); Các tính năng nâng cao (công tắc phụ feedback vị trí van, lò xo hồi/Electric Fail-safe tự động đưa van về vị trí an toàn mặc định khi mất điện).
NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ 5 NM
Bộ điều khiển trung tâm/cảm biến gửi tín hiệu điện đến động cơ van gió 5 Nm → Mạch điều khiển giải mã tín hiệu và cấp điện cho motor quay → Hộp giảm tốc chuyển đổi thành mô-men xoắn 5 Nm → Đưa van gió đến vị trí được yêu cầu → Khi vạn đạt vị trí yêu cầu thì motor ngắt điện, tích trữ năng lượng (với các dòng có lò xo hồi cơ khí) và chờ lệnh điều khiển tiếp theo.
Với dòng động cơ van gió, bộ điều khiển van gió, bộ truyền động van gió có tính năng phản hồi vị trí thì khi cánh van đạt đến điểm yêu cầu, chiết áp/cảm biến góc quay sẽ đo góc mở thực tế và gửi tín hiệu feedback về bộ điều khiển.
CÁC LOẠI ĐỘNG CƠ VAN GIÓ 5 NM PHỔ BIẾN NHẤT
Dựa trên tín hiệu điều khiển, chúng ta có thể phân động cơ van gió 5 Nm thành 5 loại phổ biến nhất, gồm:
Động cơ van gió 5 Nm ON/OFF
Động cơ van gió 5 Nm on/off chỉ có 2 trạng thái là đóng hoàn toàn (0 độ) hoặc mở hoàn toàn (90 độ). Ở cùng mức mô-men xoắn thì đây là động cơ van gió sở hữu giá thành thấp nhất và thiết kế đơn giản nhất trong các dòng. Thiết bị này thường được ứng dụng trong van gió cấp/tắt khí tươi theo lịch, van cách ly khu vực ít sử dụng...
Động cơ van gió 5 Nm tuyến tính
Động cơ van gió 5 Nm tuyến tính được sử dụng rất phổ biến nhờ khả năng vận hành linh hoạt và liên tục theo tải thực tế. Thiết bị nhận tín hiệu analog 0(2)-10V hoặc (0)4-20mA từ bộ điều khiển và cho phép van mở ở bất kỳ góc nào trong khoảng 0-90 độ. Dòng động cơ van gió, bộ điều khiển van gió, bộ truyền động van gió này phù hợp với hệ VAV, cao ốc văn phòng và các khu vực cần điều tiết lưu lượng êm ái theo tải nhiệt.
Động cơ van gió 5 Nm có phản hồi vị trí
Động cơ van gió 5 Nm có phản hồi vị trí được bổ sung thêm công tắc phụ hoặc cảm biến vị trí để báo góc mở thực tế của cánh van về vị trí điều khiển. Dòng động cơ van gió này cho người vận hành biết chính xác van đã đến đúng vị trí yêu cầu chưa hoặc van đang mở bao nhiêu %. Từ đó góp phần phát hiện sớm các lỗi kẹt van, gãy khớp nối hoặc lệch vị trí van.
Động cơ điều khiển van gió 5 Nm, bộ dẫn động van gió 5 Nm có phản hồi vị trí lý tưởng cho các ứng dụng yêu cầu kiểm soát áp suất khắt khe như phòng sạch, nhà máy dược phẩm, nhà máy điện tử, trung tâm dữ liệu, bệnh viện...
Động cơ van gió 5 Nm Modbus RS485
Động cơ van gió 5 Nm Modbus RS485 cho phép kết nối và điều khiển nhiều thiết bị độc lập chỉ với một đường bus duy nhất.
Điều này giúp giảm đáng kể số lượng dây dẫn, giảm chi phí nhân công, dễ dàng giám sát trạng thái thiết bị, cảnh báo lỗi và ghi lịch sử vận hành một cách tập trung trên hệ thống BMS. Đặc biệt, giao thức truyền thông công nghiệp Modbus RTU RS485 còn cho phép doanh nghiệp mở rộng số lượng động cơ van gió dễ dàng trong trong tương lai.
Dòng động cơ điều khiển van gió Modbus RS485 thường được tin dùng trong các tòa nhà thông minh, nhà máy, trung tâm thương mại - những nơi cần kết nối nhiều bộ truyền động van gió về một hệ thống giám sát duy nhất.
Động cơ van gió 5 Nm có lò xo hồi hoặc tính năng Electric Fail-safe
Với các dòng động cơ van gió 5 Nm tích hợp lò xo cơ khí bên trong hoặc có tính năng Electric Fail-safe thì khi mất điện thiết bị sẽ tự động đưa van về vị trí an toàn mặc định (thường là đóng hoàn toàn) rất nhanh chóng (trung bình 15-20 giây) mà không cần nguồn dự phòng.
Đây được xem là dòng động cơ van gió bắt buộc theo quy chuẩn PCCC, ứng dụng cho van gió chống cháy, van gió điều áp cầu thang thoát hiểm, van gió ngăn khói hành lang...
KHI NÀO NÊN CHỌN ĐỘNG CƠ VAN GIÓ 5 NM?
Nên ưu tiên chọn động cơ van gió 5 Nm khi van gió có diện tích từ 0,75 - 1m2 và ứng dụng trong hệ thống văn phòng, công trình dân dụng, trung tâm thương mại, khu vực sản xuất bình thường, với quy mô trung bình.
Về tín hiệu điều khiển: Nên chọn động cơ van gió on/off khi chỉ cần hai trạng thái điều khiển đơn giản là đóng hoàn toàn hoặc mở hoàn toàn. Nếu cần điều tiết lưu lượng theo tải thì ưu tiên dòng động cơ van gió tuyến tính (0(2)-10V/(0)4-20mA). Khi cần giám sát trạng thái van chặt chẽ thì chọn dòng động cơ van gió có phản hồi vị trí. Trong trường hợp cần tích hợp BMS và giảm dây dẫn thì nên chọn dòng động cơ điều khiển van gió Modbus RS485. Đặc biệt, trong các công trình yêu cầu an toàn PCCC và điều áp thì dòng dòng động cơ van gió lò xo hồi là lựa chọn lý tưởng nhất.
Không nên dùng động cơ van gió 5 Nm khi đó là van gió chính trong hệ thống AHU công suất lớn (diện tích > 1m2) hoặc van gió miệng thổi lẻ rất nhỏ (diện tích < 0,5 m).
