Trong hệ thống HVAC/BMS hiện đại, động cơ van gió modulating là công cụ đóng vai trò then chốt trong quá trình kiểm soát lưu lượng gió, tối ưu hiệu suất năng lượng và duy trì nhiệt độ luôn ở mức ổn định cho toàn bộ công trình. Khác với dòng động cơ van gió On/Off chỉ có 2 trạng thái đóng hoàn toàn/mở hoàn toàn, động cơ van gió modulating cho phép điều chỉnh góc mở liên tục và linh hoạt từ 0-90° theo tín hiệu analog (thường là 0-10V, 2-10V hoặc 4-20mA) từ bộ điều khiển.
ĐỘNG CƠ VAN GIÓ MODULATING LÀ GÌ?
Động cơ van gió modulating (động cơ van gió tuyến tính, Modulating Actuator) là loại damper actuator hiện đại, có khả năng điều chỉnh góc mở van gió liên tục, linh hoạt và chính xác theo tín hiệu điều khiển từ hệ thống BMS/PLC/bộ điều khiển nhiệt độ.
Khác với dạng động cơ van gió On/Off chỉ có 2 trạng thái (mở hoàn toàn hoặc đóng hoàn toàn), động cơ điều khiển van gió modulating có thể giữ van ở bất kỳ vị trí nào trong khoảng 0-90°(ví dụ như 30%, 50%, 75%..) → nhờ đó mà có thể kiểm soát lưu lượng gió một cách mượt mà, chính xác và tiết kiệm tối đa năng lượng vận hành.
Tín hiệu điều khiển phổ biến của động cơ van gió modulating:
- 0-10V → Phổ biến nhất cho BMS
- 2-10V → Tương thích Belimo, Siemens
- 4-20mA → Công nghiệp, khoảng cách xa.

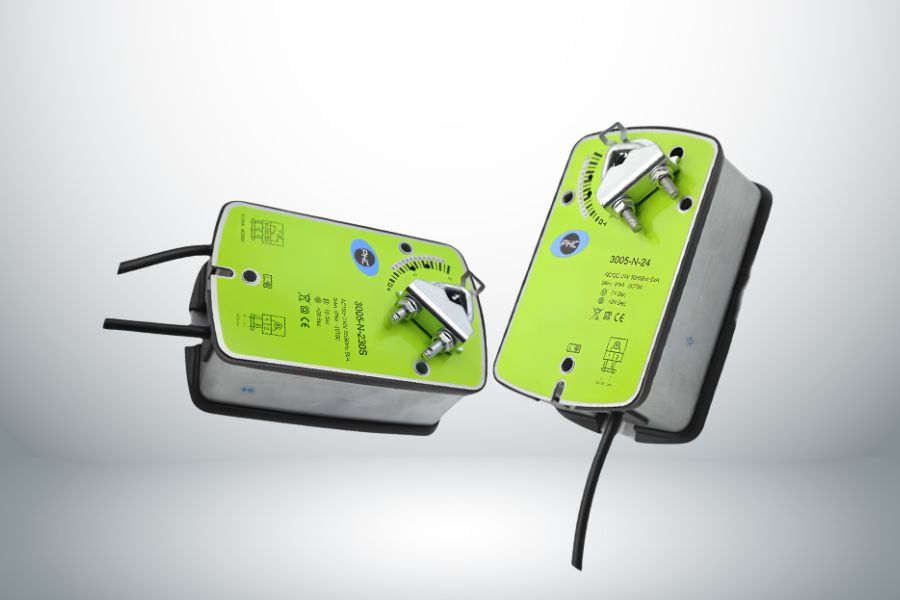

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA ĐỘNG CƠ VAN GIÓ MODULATING
Cấu Tạo Cơ Bản
Một động cơ van gió modulating cơ bản gồm:
- Thân động cơ
- Motor điện DC 24V/AC 230V
- Hộp số giảm tốc, tăng momen xoắn
- Trục quay
- Bo mạch điều khiển xử lý tín hiệu 0-10V, 2-10V, 4-20mA
- Cảm biến vị trí (tùy model)
- Công tắc giới hạn (giới hạn góc 0° và 90°)
- Lò xo hồi vị (tuỳ model)
- Cổng kết nối và núm điều chỉnh.
Nguyên Lý Vận Hành
Quy trình vận hành của động cơ van gió modulating (tuyến tính) diễn ra như sau:
Bộ điều khiển BMS/PLC gửi tín hiệu analog (0-10V, 2-10V, 4-20mA) đến động cơ điều khiển van gió → Motor bên trong động cơ quay theo góc tương ứng với tín hiệu nhận được → Trục damper xoay từ 0-90° làm thay đổi vị trí cánh van gió → Lưu lượng gió tăng/giảm tương ứng với góc mở → Feedback vị trí được gửi ngược lại BMS để xác nhận góc mở thực tế (tuỳ model sẽ có tính năng này hoặc không).
Nhờ khả năng điều chỉnh tuyến tính hiện đại, động cơ van gió modulating giúp:
- Kiểm soát lưu lượng gió chính xác đến ±5%
- Tiết kiệm năng lượng nhờ khả năng cung cấp đúng lượng gió cần thiết
- Duy trì nhiệt độ và áp suất luôn ổn định trong phòng.
→ Xem thêm: Động cơ van gió HVAC cho phòng sạch GMP

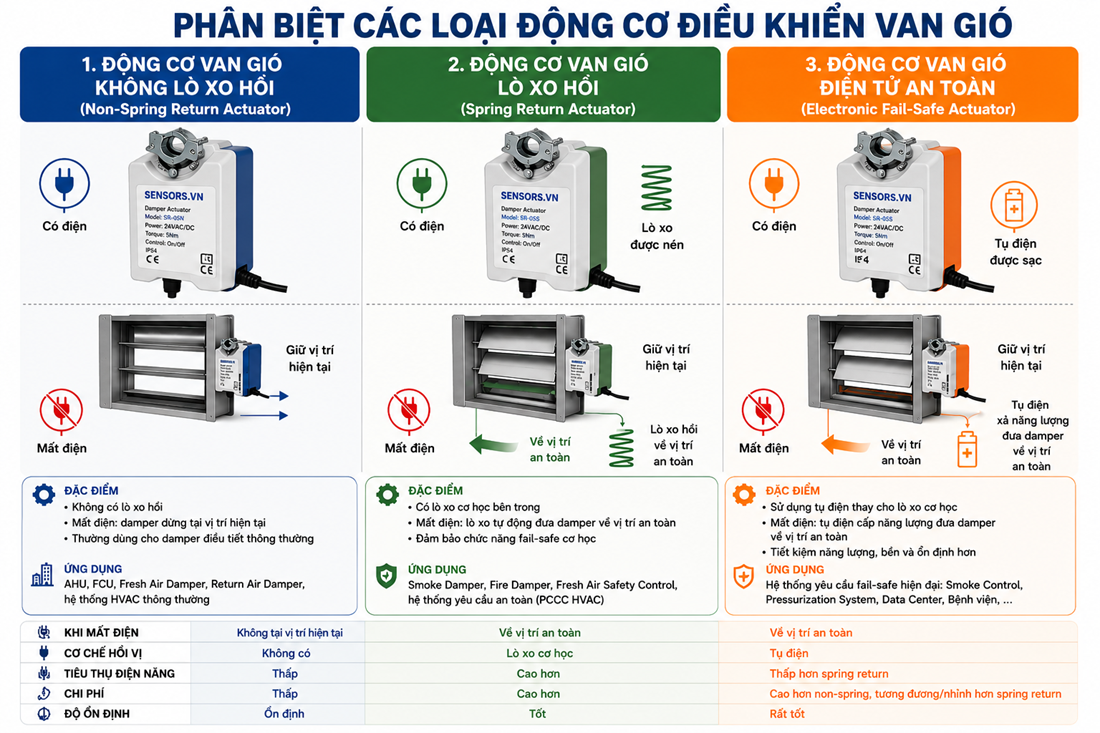

PHÂN BIỆT CÁC DÒNG ĐỘNG CƠ VAN GIÓ PHỔ BIẾN TRÊN THỊ TRƯỜNG HIỆN NAY
Hiện nay trên thị trường có phân loại động cơ van gió phổ biến nhất, bao gồm:

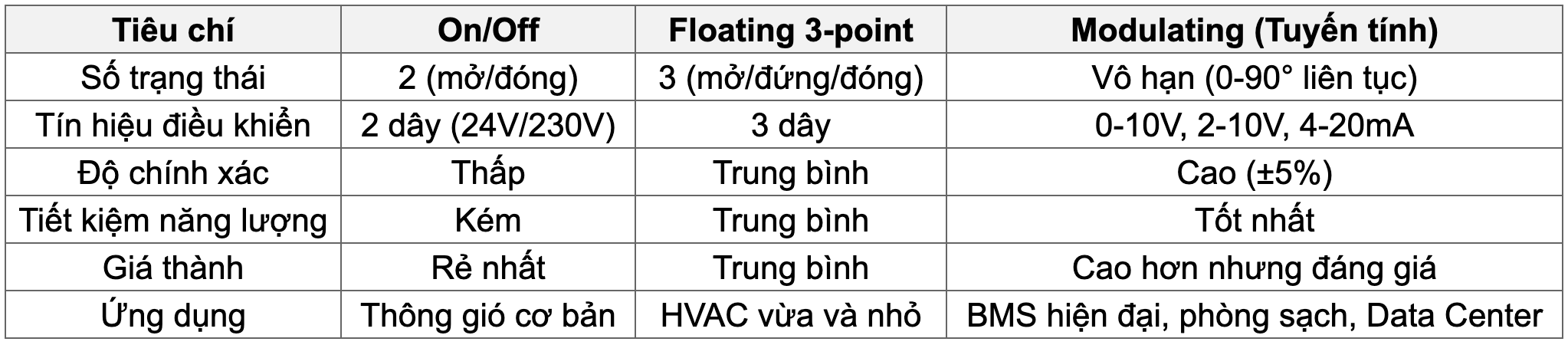

SO SÁNH ĐỘNG CƠ VAN GIÓ MODULATING VỚI ĐỘNG CƠ VAN GIÓ ON/OFF VÀ FLOATING
Nếu bạn đang phân vân giữa đông cơ van gió Modulating, động cơ van gió ON/OFF và Floating thì hãy tham khảo bảng so sánh dưới đây nhé!
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ MODULATING
Động cơ van gió Modulating được nhiều người tin dùng bởi những ưu điểm nổi bật như:
- Điều khiển chính xác: Kiểm soát lưu lượng gió liên tục từ 0-100%, sai số chỉ ±5%
- Tiết kiệm năng lượng: Giảm 15 - 30% điện năng tiêu thụ so với động cơ On/Off nhờ khả năng điều chỉnh van gió đúng nhu cầu thực tế.
- Tự động hóa hoàn toàn: Kết nối trực tiếp với hệ thống BMS/PLC mà không cần can thiệp thủ công.
- Vận hành mượt mà: Động cơ van gió tuyến tính có thể điều chỉnh góc mở 0-90° liên tục và rất linh hoạt, không giật cục.
- Tương thích mạnh với hệ thống BMS: Hỗ trợ tín hiệu điều khiển 0-10V, 2-10V, 4-20mA, Modbus RTU, BACnet (tuỳ model).
- Feedback vị trí (tùy model): Gửi tín hiệu vị trí hiện tại về hệ thống BMS để giám sát góc mở theo thời gian thực.
- Độ bền cao: Các dòng động cơ điều khiển van gió tuyến tính thường có tuổi thọ hàng chục nghìn chu kỳ, chịu tải liên tục 24/7.
- Chuẩn bảo vệ IP54: Đa phần động cơ van gió modulating được thiết kế với khả năng chống bụi, nước bắn, phù hợp môi trường ẩm/khu vực sản xuất công nghiệp nhẹ.
- Kích thước nhỏ gọn: Thiết bị có thể dễ dàng lắp đặt trong các tủ điện, trần kỹ thuật hẹp.
- Linh hoạt ứng dụng: Động cơ van gió modulating phù hợp cho hầu hết các ứng dụng trong AHU, FCU, FAHU, VAV, phòng sạch, Data Center, PCCC…
→ Xem thêm: Động cơ van gió ON/OFF

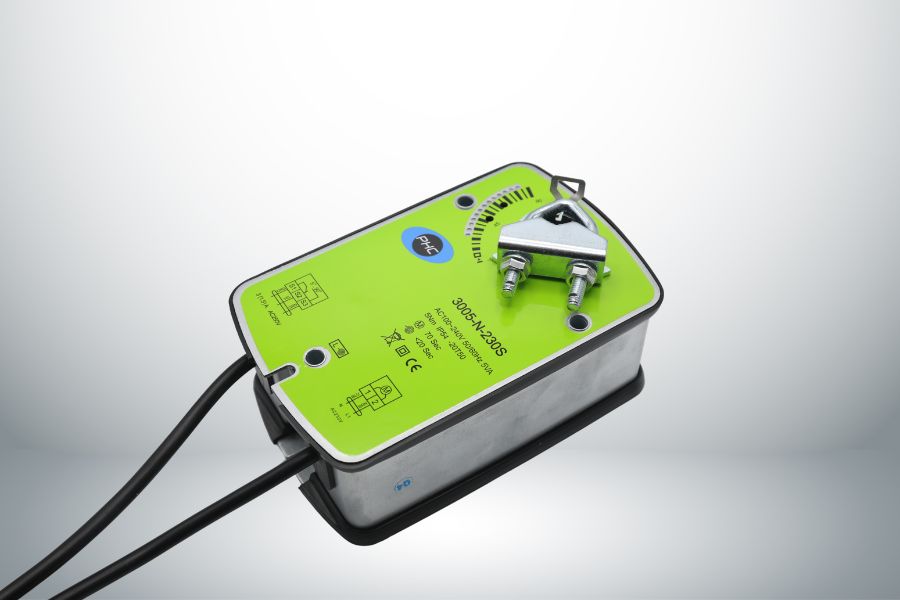

ỨNG DỤNG THỰC TẾ CỦA ĐỘNG CƠ VAN GIÓ MODULATING
Ứng dụng thực tế nổi bật của động cơ điều khiển van gió modulating gồm:
Hệ thống AHU
Động cơ van gió modulating điều khiển Fresh Air Damper (gió tươi), Return Air Damper (gió hồi), Exhaust Air Damper (gió thải) và Mix Air Damper (gió trộn) → Duy trì nhiệt độ, độ ẩm và áp suất ổn định cho tòa nhà.
Hệ thống FCU
Điều chỉnh lưu lượng gió qua coil lạnh/nóng → kiểm soát nhiệt độ từng phòng, văn phòng, khách sạn.
Phòng sạch dược phẩm, điện tử
Kiểm soát chính xác áp suất dương/âm và lưu lượng gió → đảm bảo đáp ứng đúng tiêu chuẩn theo quy định.
Trung tâm dữ liệu
Tối ưu luồng gió làm mát → giảm lượng điện năng tiêu thụ cho hệ thống Cooling, duy trì nhiệt độ luôn ổn định ở mức 18 - 27°C.
Hệ thống thông gió tòa nhà
- Tăng áp cầu thang bộ, sảnh thoát hiểm
- Thông gió tầng hầm, bãi xe, kho ngầm
- Kiểm soát khói (Smoke Control System)
Hệ thống VAV
Điều khiển hộp VAV theo sự biến thiên của lưu lượng gió → tiết kiệm tối đa năng lượng cho các tòa nhà, đặc biệt là công trình cao tầng.
→ Xem thêm: Động cơ van gió 40Nm
MUA ĐỘNG CƠ VAN GIÓ MODULATING CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Sensors Việt Nam hiện là đơn vị cung ứng các dòng động cơ van gió chính hãng - đến từ những ông lớn hàng đầu thế giới - điển hình là PHC. Đây là hãng sản xuất động cơ van gió chất lượng cao, giá tốt, chuyên dùng trong HVAC. Động cơ van gió của PHC có chức năng điều khiển góc mở/đóng của damper nhằm kiểm soát lưu lượng gió trong hệ thống điều hòa không khí và thông gió.
Chúng tôi cung cấp danh mục sản phẩm đa dạng - đáp ứng tối đa mọi nhu cầu ứng dụng:
Không chỉ đảm bảo chất lượng sản phẩm, Sensors Việt Nam còn có:
- Dịch vụ hỗ trợ tận tâm trước - sau mua hàng
- Mức giá cạnh tranh - hợp lý
- Chế độ bảo hành uy tín 2 năm
- Chứng chỉ CO/CQ đầy đủ cho các dự án
- Giao hàng nhanh chóng toàn quốc.
→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Nenutec tại Việt Nam
Mọi thông tin chi tiết và nhu cầu đặt hàng động cơ van gió modulating, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ nhanh chóng, tận tình nhất!
