Trong thực tế, một tủ điều khiển dù được thiết kế chỉn chu nhưng vẫn có thể phát sinh lỗi nếu quá trình lắp đặt không đúng kỹ thuật. Vấn đề lắp đặt tủ điện điều khiển sai cách có thể gây giảm tuổi thọ linh kiện, hư hỏng thiết bị và thậm chí gây gián đoạn quy trình sản xuất. Vì vậy, việc thi công tủ điều khiển cần đảm bảo đáp ứng đúng và đủ các điều kiện về môi trường, điện, cơ khí, an toàn vận hành.
LƯU Ý KHI LẮP ĐẶT TỦ ĐIỀU KHIỂN - CHỌN VỊ TRÍ PHÙ HỢP QUYẾT ĐỊNH 50% TUỔI THỌ
Lưu ý khi lắp đặt tủ điều khiển đầu tiên là vị trí đặt tủ, yếu tố này ảnh hưởng trực tiếp đến độ bền và sự ổn định dài lâu của hệ thống. Vị trí lắp đặt tủ điều khiển lý tưởng là nơi khô ráo, thông thoáng, bụi bẩn - độ ẩm - nhiệt độ - hóa chất ăn mòn - rung động cơ học không vượt ngưỡng an toàn.
Trong hầu hết các môi trường công nghiệp, nhiệt độ và độ ẩm chính là mối đe dọa lớn đối với các thiết bị điện tử nhạy cảm bên trong tủ điều khiển. Nhiệt độ quá cao dễ làm giảm tuổi thọ PLC, bộ nguồn, biến tần và relay. Còn độ ẩm vượt mức bình thường có thể khiến hơi nước ngưng tụ, làm oxy hóa đầu nối và chập cháy linh kiện.
Đây là lý do mà các tiêu chuẩn thiết kế tủ điều khiển - điển hình như IEC 61439 luôn nhấn mạnh tầm quan trọng của điều kiện môi trường vận hành, đặc biệt là nhiệt độ và độ ẩm, đối với cụm đóng cắt và điều khiển hạ áp.
Bên cạnh đó, vị trí lắp đặt tủ điều khiển nên là các khu vực thuận tiện cho việc vận hành, bảo trì và kiểm tra định kỳ. Không nên để tủ quá sát tường/góc khuất/các khu vực khó tiếp cận theo cách thông thường.
LƯU Ý KHI LẮP ĐẶT TỦ ĐIỀU KHIỂN - BỐ TRÍ THIẾT BỊ ĐÚNG CÁCH
Bố trí thiết bị bên trong tủ điều khiển cũng ảnh hưởng trực tiếp đến khả năng tản nhiệt, chống nhiễu điện từ và công tác bảo trì/kiểm tra/sửa chữa.
Nguyên tắc cần lưu ý khi lắp đặt tủ điều khiển là phân chia rõ ràng rõ ràng các khu vực - thường bao gồm khu vực động lực (aptomat, contactor, biến tần) và khu vực điều khiển (PLC, relay, terminal block tín hiệu). Tốt nhất, khoảng cách tối thiểu giữa các khu vực nên là 200 - 300 mm. Đây là khoảng cách tối thiểu để giảm nhiễu từ trường do dòng lớn sinh ra.
Đặc biệt, tiêu chuẩn lắp đặt tủ điều khiển còn hướng dẫn: các thiết bị sinh nhiệt mạnh (biến tần, nguồn Din-rail, điện trở hãm) nên lắp ở phía trên/gần quạt tản nhiệt, còn các thiết bị nhạy cảm với nhiệt độ (PLC, module analog) nên ưu tiên ở các vị trí mát hơn, thông thoáng và tránh tác động trực tiếp của luồng khí nóng.
Đối với các tủ điện điều khiển công nghiệp có mật độ thiết bị lớn/hoạt động công suất cao thì nên cân nhắc trang bị quạt thông gió, bộ trao đổi nhiệt hoặc máy lạnh tủ điện.
LƯU Ý KHI LẮP ĐẶT TỦ ĐIỀU KHIỂN - ĐI DÂY CẨN THẬN LÀ TRÊN HẾT
Lưu ý khi lắp đặt tủ điều khiển tiếp theo là về vấn đề đi dây. Theo đó, dây động lực và dây điều khiển bắt buộc phải đi riêng. Trong trường hợp bắt buộc phải cắt nhau thì phải cắt vuông góc 90°. Đây là yêu cầu tất yếu trong quy trình lắp đặt tủ điều khiển để giảm thiểu cảm ứng nhiễu.
Đối với dây tín hiệu analog 4-20mA/0-10V từ các cảm biến nhiệt độ/cảm biến độ ẩm/cảm biến áp suất/cảm biến lưu lượng/cảm biến đo mức… nên sử dụng cáp có lớp chống nhiễu.
Tiêu chuẩn an toàn lắp đặt tủ điện cũng khuyến khích tất cả dây dẫn nên được đánh số/dán nhãn ở cả hai đầu theo đúng sơ đồ nguyên lý. Đồng thời, các đầu cốt dây phải được bấm bằng dụng cụ chuyên dụng, siết chặt đúng lực khuyến cáo nhằm hạn chế tối đa tình trạng bị lỏng sau một thời gian vận hành.

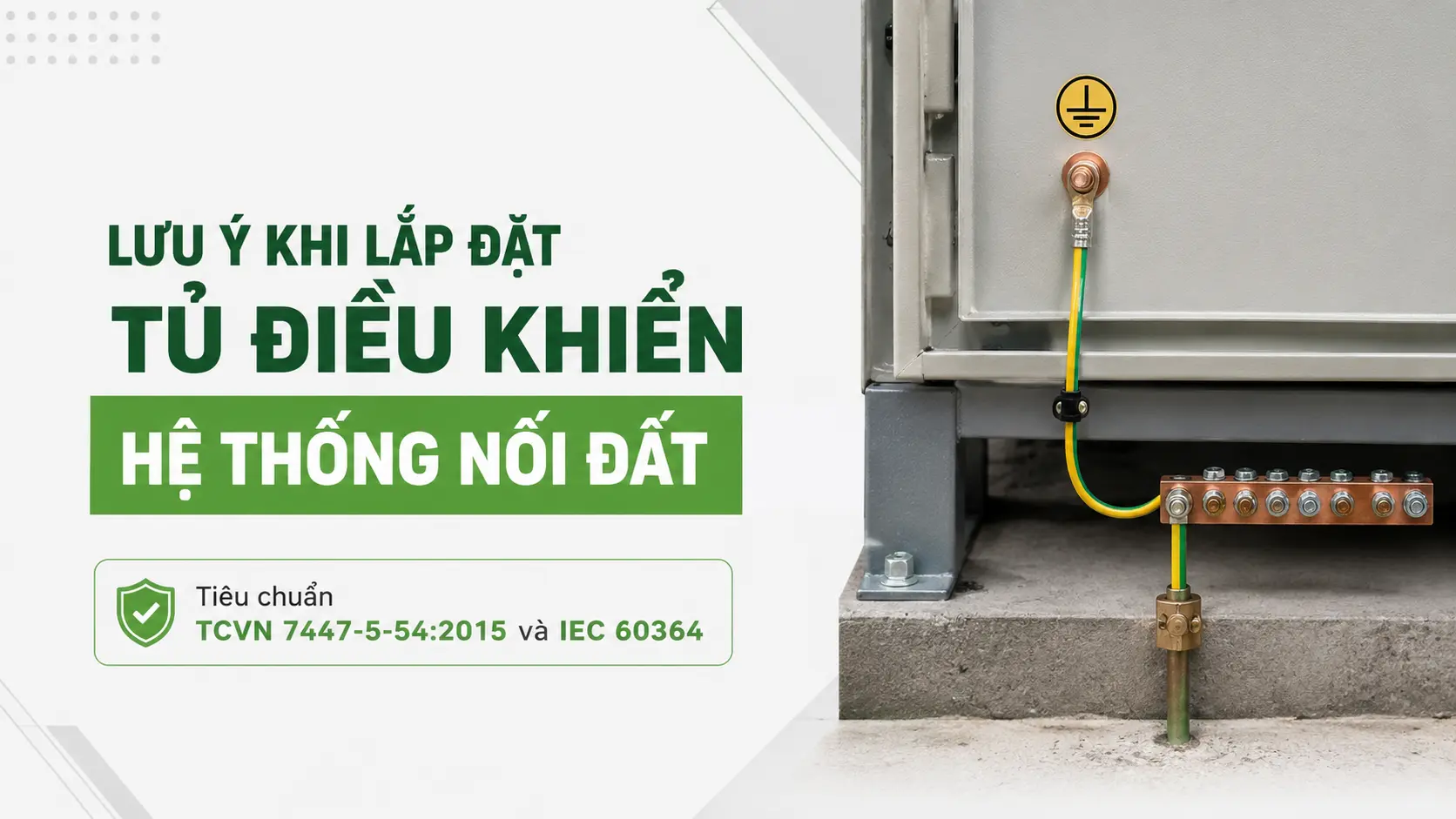

LƯU Ý KHI LẮP ĐẶT TỦ ĐIỀU KHIỂN - HỆ THỐNG NỐI ĐẤT
Trong các lưu ý khi lắp đặt tủ điều khiển, hệ thống tiếp địa (nối đất) là yếu tố cực kỳ quan trọng. Đây là biện pháp bảo vệ an toàn quan trọng nhất trong bộ tiêu chuẩn lắp đặt tủ điều khiển. Hệ thống nối đất có nhiệm vụ dẫn dòng điện rò rỉ/ dòng sét lan truyền xuống đất, ngăn ngừa hiệu quả các nguy cơ điện giật và hư hỏng thiết bị.
Theo tiêu chuẩn lắp đặt tủ điều khiển TCVN 7447-5-54:2015 và IEC 60364 quy định: điện trở tiếp địa của hệ thống nhỏ hơn hoặc bằng 4Ω, với trường hợp đặc biệt như trạm biến áp thì hệ thống chống sét thậm chí còn yêu cầu dưới 1Ω.
Đối với thi công tủ điều khiển, các kỹ sư cần dùng thanh đồng tiếp địa phù hợp dòng ngắn mạch dự kiến. Bên cạnh đó thì vỏ thiết bị, khung kim loại, cửa tủ… phải được liên kết với thanh tiếp đất này bằng dây đồng mềm có bọc cách điện theo tiêu chuẩn.
Một sai lầm phổ biến cần lưu ý khi lắp đặt tủ điều khiển là dùng chung dây tiếp địa cho nhiều tủ hoặc dây tiếp địa đi chung dây động lực. Điều này có thể dẫn đến hiện tượng "đất ảo" khi có sự cố, khiến điện áp vỏ tủ tăng cao, cực kỳ nguy hiểm. Hãy nhớ kỹ, mỗi tủ điện điều khiển/tủ điều khiển/tủ điều khiển máy móc/tủ điều khiển công nghiệp chỉ nên có một dây tiếp địa riêng chạy thẳng về cọc tiếp địa chính.
LƯU Ý KHI LẮP ĐẶT TỦ ĐIỀU KHIỂN - CẤP ĐIỀU KHIỂN IP
Mỗi môi trường lắp đặt sẽ yêu cầu một cấp bảo vệ khác nhau, nên các kỹ sư cần đặc biệt lưu ý khi thi công tủ điều khiển.
Ví dụ, đối với các khu vực dân dụng/thương mại/sản xuất thông thường thì lắp đặt tủ điện điều khiển có cấp bảo vệ IP54/IP55 đã đáp ứng ổn thỏa yêu cầu vận hành. Còn tại các khu vực công nghiệp nặng, thường xuyên có nhiều bụi, độ ẩm cao, có hoá chất ăn mòn, lắp đặt ngoài trời…thì cấp bảo vệ cao hơn (từ IP65 trở lên) là yêu cầu tối thiểu.
Việc lựa chọn đúng cấp bảo vệ IP cho tủ điều khiển là cơ sở giảm nguy cơ hỏng thiết bị, hạn chế downtime ngoài kế hoạch và kéo dài tuổi thọ hệ thống điều khiển.
HƯỚNG DẪN LẮP ĐẶT TỦ ĐIỀU KHIỂN - KIỂM TRA & THỬ NGHIỆM
Lưu ý khi lắp đặt tủ điều khiển/tiêu chuẩn an toàn lắp đặt tủ điện cuối cùng và cũng là quan trọng nhất: trước khi đóng điện lần đầu, các kỹ sư bắt buộc phải thực hiện kiểm tra cách điện.
Bước này cực kỳ quan trọng, nó giúp phát hiện sớm các lỗi tiềm ẩn nguy hiểm như đầu cốt chạm vỏ, dây dẫn bị trầy xước, thiết bị bị ẩm... Nếu giá trị đo cho kết quả thấp hơn 1MΩ thì cần kiểm tra lại toàn bộ hệ thống dây dẫn và đo lại. Tuyệt đối không đóng điện khi chưa khắc phục vì nguy cơ chập cháy rất cao.
Bên cạnh kiểm tra cách điện, quy trình lắp đặt tủ điều khiển cũng yêu cầu bước tiến hành thử nghiệm không tải bằng cách đóng nguồn 24VDC, kiểm tra hoạt động của PLC, HMI, relay và các tín hiệu cảnh báo.
Tiêu chuẩn an toàn lắp đặt tủ điện/lắp đặt tủ điện công nghiệp/lắp đặt tủ điện điều khiển/thi công tủ điều khiển còn có thử nghiệm có tải, chạy động cơ cùng thiết bị chấp hành ở chế độ thủ công và tự động, kiểm tra dòng điện ba pha cân bằng, đảm bảo nhiệt độ tủ không vượt quá 45°C sau khoảng 1 - 2 giờ chạy liên tục.

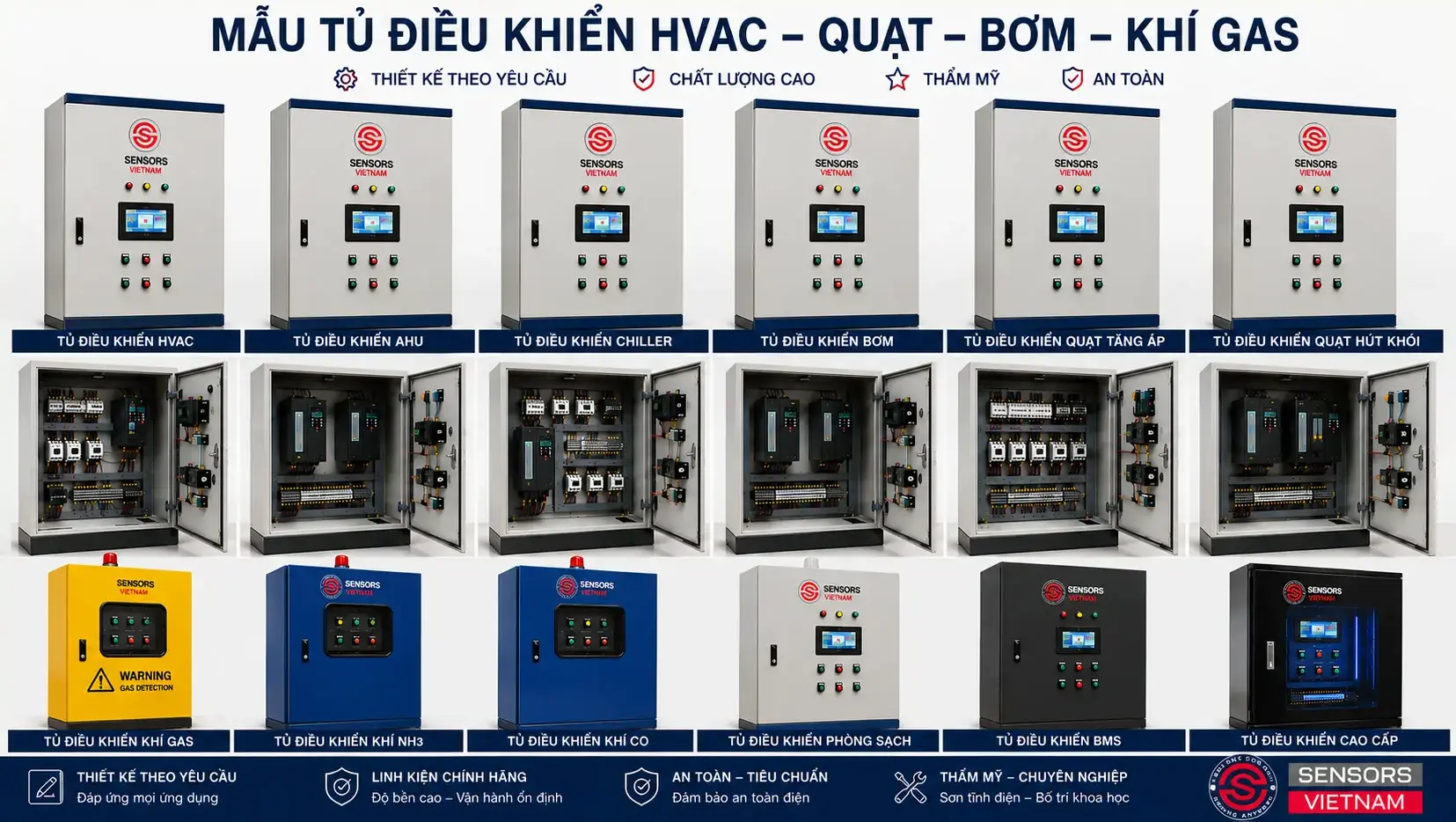

SỞ HỮU TỦ ĐIỀU KHIỂN CHẤT LƯỢNG - GIÁ TỐT TẠI SENSORS VIỆT NAM
