Bài viết này của Sensors Việt Nam sẽ giúp bạn đọc có cái nhìn rõ ràng hơn về giá trị thực sự của tủ điều khiển AHU. Đó là những lợi ích cụ thể về việc đảm bảo chất lượng không khí, độ an toàn vận hành và hiệu quả tiết kiệm điện năng.

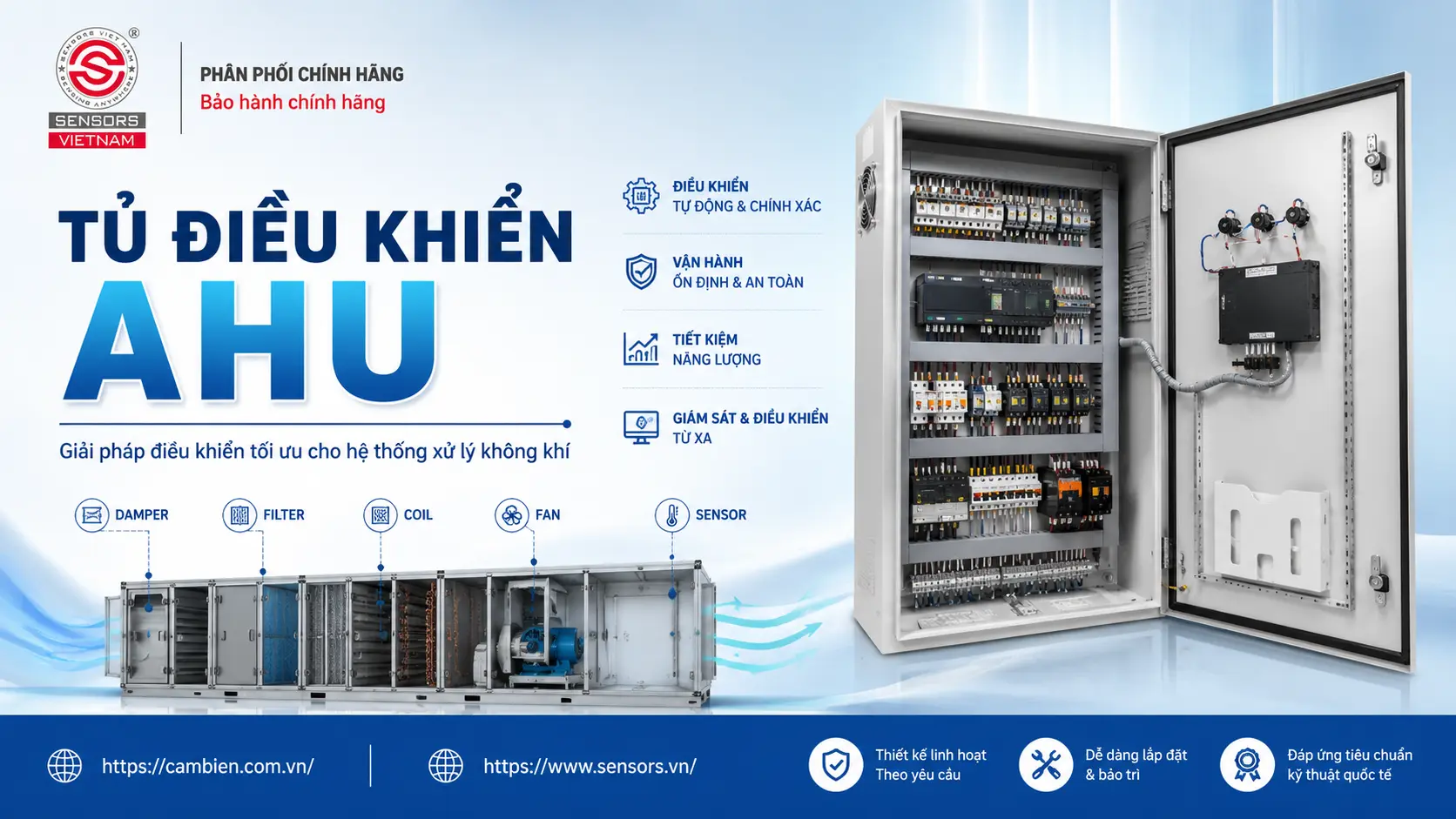

TỦ ĐIỀU KHIỂN AHU LÀ GÌ?
Tủ điều khiển AHU/tủ điện điều khiển AHU/tủ điện AHU/AHU Control Panel là hệ thống điều khiển và giám sát hoạt động của thiết bị xử lý không khí trung tâm trong hệ thống HVAC.
Tủ điện điều hoà không khí AHU có nhiệm vụ chính là thu thập dữ liệu từ các cảm biến, xử lý tín hiệu theo logic được lập trình sẵn và xuất lệnh điều khiển phù hợp cho cơ cấu chấp hành nhằm duy trì nhiệt độ, độ ẩm, áp suất và lưu lượng gió ổn định theo cài đặt.
Tủ AHU được tích hợp các thuật toán điều khiển tự động, đảm bảo hệ thống phản ứng liên tục - chính xác với những thay đổi của môi trường thực tế. Nhờ đó mà chất lượng không khí cấp luôn đạt yêu cầu về độ sạch, nhiệt độ và độ ẩm.

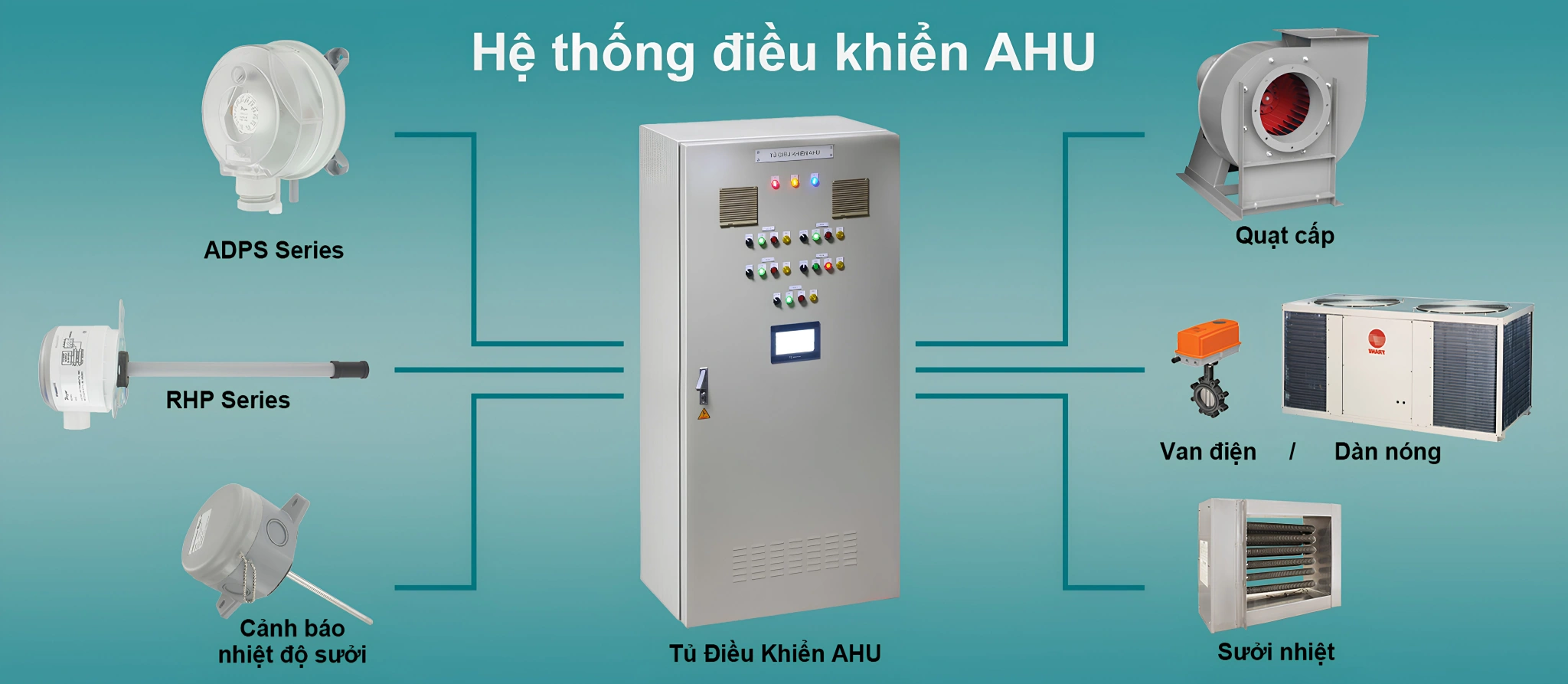

CẤU TẠO TỦ ĐIỀU KHIỂN AHU
Tủ điều khiển AHU tiêu chuẩn được cấu thành từ 5 nhóm thiết bị chính.
Nhóm thứ nhất là các thiết bị đóng cắt và bảo vệ, gồm: aptomat tổng (MCCB/MCB), contactor, relay nhiệt và bộ chống sét lan truyền. Nhóm này có nhiệm vụ chính là phân phối điện một cách chính xác, an toàn và bảo vệ toàn bộ hệ thống khỏi tình trạng quá tải, ngắn mạch, xung điện áp.
Nhóm thứ hai là bộ điều khiển trung tâm, thường có PLC/DDC controller và các module I/O mở rộng. Nhóm này nhận tín hiệu từ các cảm biến, xử lý theo chương trình cài đặt sẵn và xuất tín hiệu điều khiển cho các thiết bị chấp hành như van gió, biến tần, damper.
Nhóm thứ ba là biến tần (VFD), đây được xem là linh kiện quan trọng nhất trong tủ điều khiển AHU (về phương diện tiết kiệm năng lượng). Biến tần cho phép điều chỉnh tốc độ quạt theo tải thực tế, giúp tiết kiệm đến 30-40% điện năng so với damper tiết lưu.
Nhóm thứ tư là hệ thống cảm biến, có thể bao gồm cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến áp suất chênh lọc, cảm biến áp suất phòng vàcảm biến lưu lượnggió. Các cảm biến này chính là "giác quan" giúp bộ điều khiển nắm bắt chỉ số trong môi trường thực tế.
Nhóm thứ năm là các thiết bị giao diện và truyền thông, gồm có màn hình HMI, nút nhấn khởi động/dừng khẩn cấp và module truyền thông BACnet MS/TP hoặc Modbus RTU để kết nối tủ điều khiển AHU/bộ điều khiển AHU vào hệ thống quản lý tòa nhà.
NGUYÊN LÝ HOẠT ĐỘNG TỦ ĐIỀU KHIỂN AHU
Nguyên lý hoạt động của tủ điều khiển AHU/tủ điện điều khiển AHU/bộ điều khiển AHU dựa trên cơ chế phản hồi liên tục.
Theo đó, các cảm biến sẽ được bố trí khắp nơi trong hệ thống và liên tục gửi dữ liệu về bộ điều khiển. Khi nhiệt độ trong khu vực sử dụng tăng cao hơn ngưỡng cài đặt, bộ điều khiển AHU sẽ tự động điều chỉnh mở van nước lạnh/tăng tốc độ quạt để làm mát. Khi độ ẩm không khí vượt ngưỡng cho phép, tủ điện điều khiển AHU sẽ kích hoạt các kịch bản kiểm soát phù hợp để đưa môi trường trở về trạng thái độ ẩm tối ưu nhất.
Trong suốt quá trình vận hành, tủ AHU cũng giám sát chặt chẽ hệ thống tín hiệu cảnh báo (quá tải động cơ, mất pha, lọc gió bẩn, áp suất bất thường, sự cố quạt…), ngay khi phát hiện bất thường, hệ thống lập tức cảnh báo/thực hiện các liên động bảo vệ an toàn thiết bị.

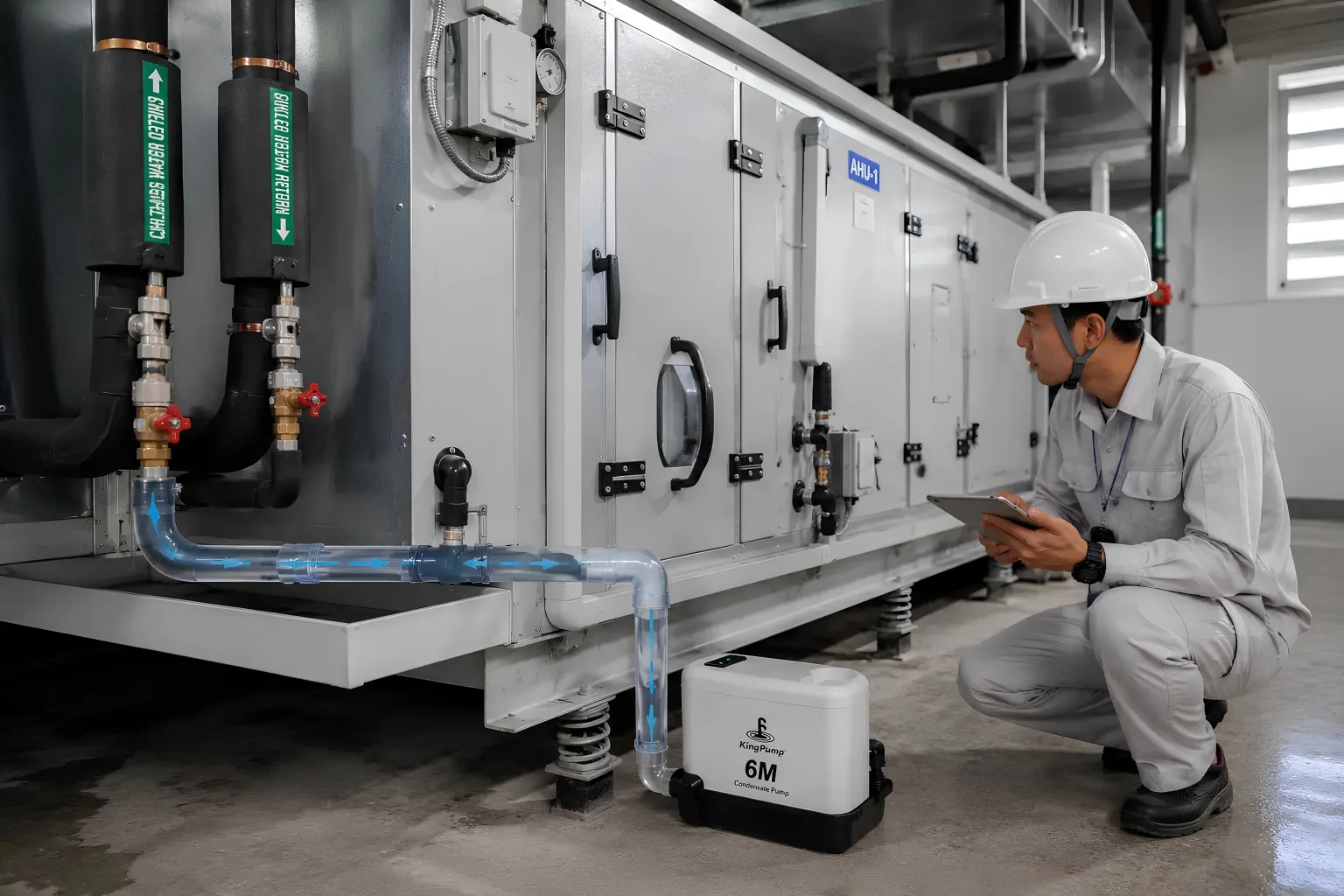

ỨNG DỤNG TỦ ĐIỀU KHIỂN AHU TRONG THỰC TẾ
Tủ điều khiển AHU được ứng dụng rộng rãi - từ môi trường dân dụng, thương mại cho đến công nghiệp.
Trong ngành dược phẩm và phòng sạch GMP, tủ điện điều khiển AHU quản lý chặt chẽ sự chính xác của nhiệt độ, độ ẩm và áp suất chênh lệch giữa các phòng/khu vực để ngăn chặn tuyệt đối nguy cơ nhiễm bẩn chéo. Tủ điện AHU trong các ứng dụng này còn có chức năng ghi chép dữ liệu liên tục để phục vụ thanh tra.
Trong các bệnh viện, đặc biệt là phòng mổ và phòng cách ly, tủ điện điều hoà không khí AHU không chỉ giữ nhiệm vụ kiểm soát nhiệt độ, độ ẩm - mà nó còn bao gồm thông số áp suất âm/dương, lưu lượng gió trao đổi và tích hợp chế độ vận hành khẩn cấp để ứng phó kịp thời khi có báo cháy/mất điện.
Trong các nhà máy điện tử, ứng dụng tủ điều khiển AHU còn tích hợp thêm cảm biến bụi PM2.5, PM10 và điều khiển bộ gia nhiệt điện để ổn định độ ẩm ở mức quy định (ngăn chặn hiện tượng phóng tĩnh điện làm hỏng linh kiện).
Với các tòa nhà thương mại và trung tâm dữ liệu, nhiệm vụ ưu tiên của tủ điện AHU là tối ưu năng lượng thông qua điều khiển gió tươi theo tín hiệu từ cảm biến chất lượng không khí, tích hợp biến tần hiệu suất cao và kết nối BMS qua chuẩn truyền thông BACnet IP để giám sát từ xa.
GIÁ TRỊ THỰC TẾ CỦA TỦ ĐIỀU KHIỂN AHU
Một tủ điều khiển AHU hiện đại và phù hợp với hệ thống có thể đồng bộ hoạt động của quạt cấp gió, quạt hồi, van nước nóng, van nước lạnh, van gió, bộ gia nhiệt và các cảm biến hiện trường. Từ đó theo dõi liên tục các chỉ số nhiệt độ, độ ẩm, áp suất, chất lượng không khí để đưa ra các lệnh điều khiển phù hợp nhằm.
Có thể nói, giá trị lớn nhất mà tủ điện điều khiển AHU mang lại là khả năng vận hành tự động song song với tối ưu năng lượng tiêu thụ thông qua việc điều chỉnh lưu lượng gió cùng công suất làm lạnh linh hoạt - theo đúng nhu cầu thực tế.
XU HƯỚNG THIẾT KẾ TỦ ĐIỀU KHIỂN AHU
Để tạo ra một tủ điều khiển AHU phù hợp với hệ thống hiện có và nhu cầu ứng dụng, doanh nghiệp cần làm rõ 3 vấn đề: tủ AHU sẽ phục vụ ứng dụng gì, yêu cầu kiểm soát thông số nào và nhu cầu tích hợp hệ thống ra sao?
Nếu tủ AHU sẽ dùng cho phòng sạch GMP/bệnh viện/phòng mổ thì tốt nhất nên ưu tiên PLC/DDC controller có độ chính xác cao, tích hợp ghi dữ liệu realtime và có màn hình HMI phục vụ giám sát tốt hơn. Đối với các AHU công suất lớn, biến tần là thiết bị bắt buộc phải có nhằm tối ưu năng lượng.
Đặc biệt, với sự phát triển của công nghệ, cách vận hành hệ thống HVAC cũng đang thay đổi từng ngay. Giờ đây, các tủ điều khiển AHU thế hệ mới không chỉ đảm nhiệm chức năng điều khiển, mà nó được yêu cầu thu thập dữ liệu, phân tích hiệu suất, hỗ trợ công tác bảo trì dự đoán…
Bên cạnh đó, thông qua kết nối mạng công nghiệp, tình trạng hoạt động của AHU sẽ được theo dõi sát sao nhằm đánh giá hiệu quả năng lượng và đưa ra các quyết định tối ưu dựa trên dữ liệu thực.

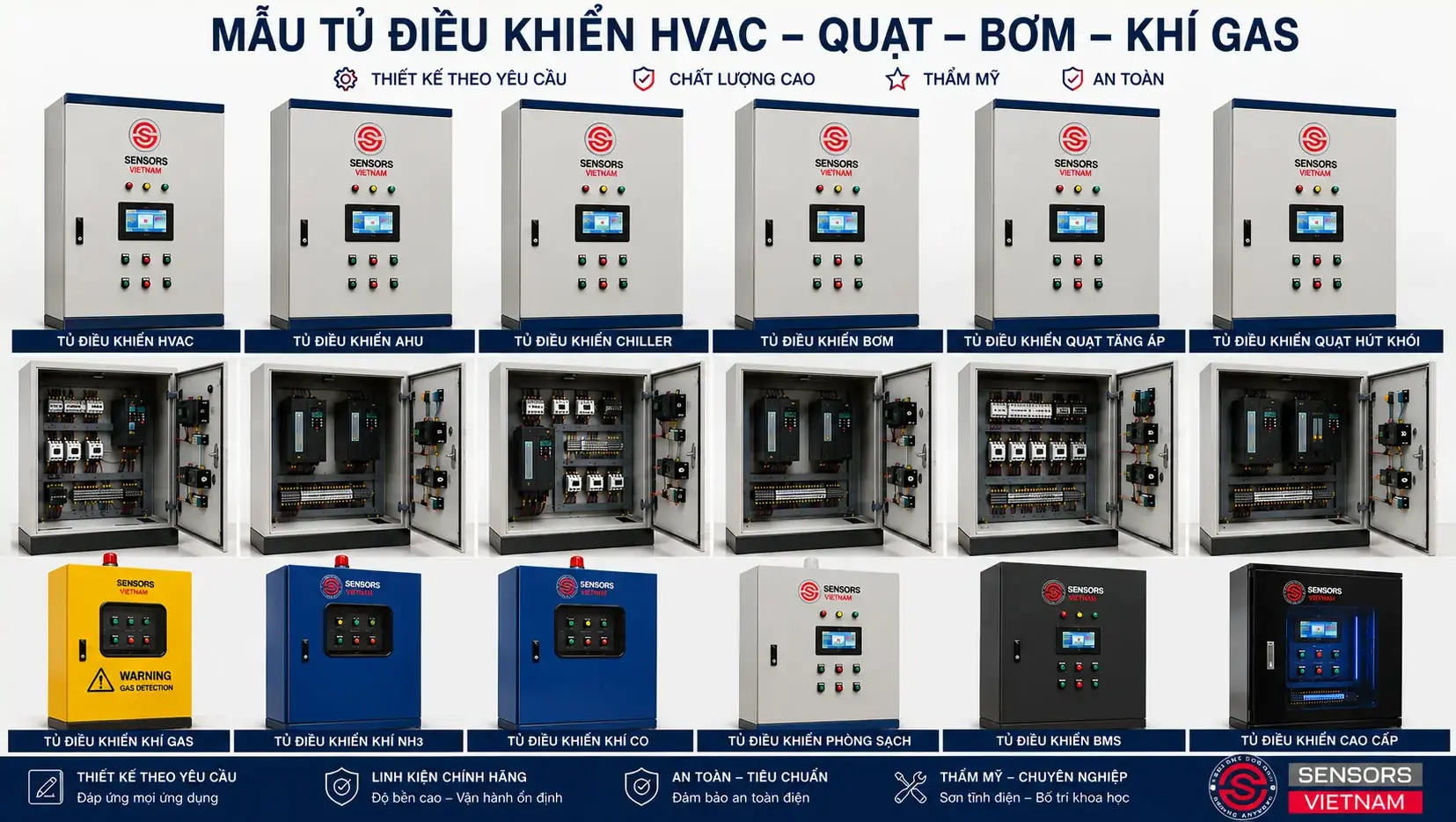

CHỌN TỦ ĐIỀU KHIỂN AHU CHẤT LƯỢNG VÀ PHÙ HỢP HỆ THỐNG TẠI SENSORS VIỆT NAM
