Bài viết này của Sensors Việt Nam sẽ đi sâu vào khái niệm, cấu tạo, nguyên lý vận hành, ưu điểm và những tiêu chí quan trọng giúp bạn chọn đúng tủ điều khiển Jetfan cho từng ứng dụng.
TỦ ĐIỀU KHIỂN JETFAN LÀ GÌ?
Trong các công trình hiện đại - điển hình như tầng hầm trung tâm thương mại, khách sạn, chung cư và các nhà máy, thì hệ thống thông gió vừa có vai trò làm mát, vừa kiểm soát khói và khí độc. Để hệ thống này vận hành một cách chính xác, ổn định và hiệu quả thì phần nhiều là phải nhờ vào tủ điều khiển Jetfan.
Tủ điều khiển Jetfan là thiết bị chuyên dùng để điều khiển - bảo vệ - giám sát toàn bộ quá trình hoạt động của quạt phản lực (Jet Fan) trong hệ thống thông gió tầng hầm.
Thông thường, bên trong tủ này được trang bị bộ điều khiển/biến tần/PLC/các thiết bị đóng cắt công nghiệp. Các thiết bị này được lập trình để vận hành hoàn toàn tự động theo tín hiệu từ cảm biến khí gas(CO, NO2, CO2…), cảm biến khí độc, cảm biến khói hoặc hệ thống BMS (hệ thống quản lý tòa nhà).
Không chỉ đơn thuần là một tủ điện đóng cắt, tủ điện điều khiển Jetfan có vai trò là trung tâm đầu não, quản lý từ A - Z hoạt động của hệ thống thông gió. Nhiệm vụ của nó là đảm bảo công trình luôn vận hành an toàn, chính xác, tiết kiệm năng lượng và tối ưu chi phí khai thác lâu dài.
VAI TRÒ CỦA TỦ ĐIỀU KHIỂN JETFAN
Jetfan là quạt công nghiệp hướng trục công suất lớn vận hành theo nguyên lý phản lực. Nó có chức năng chính là tạo ra luồng khí phản lực để đẩy khí thải và khói về khu vực hút tập trung. Giải pháp này hiện được ứng dụng trong nhiều tầng hầm hiện đại nhờ khả năng tiết kiệm diện tích (hạn chế sử dụng mạng lưới ống gió phức tạp) và nâng cao hiệu quả lưu thông khí.
Tủ điều khiển Jetfan có vai trò khởi động, dừng, bảo vệ động cơ, giám sát trạng thái và điều phối hoạt động của các quạt một cách liên tục. Khi nồng độ khí độc tăng lên/có sự cố cháy nổ, tủ điều khiển quạt jetfan sẽ tự động kích hoạt kịch bản thông gió khẩn cấp để loại bỏ khói và khí độc ra khỏi khu vực nguy hiểm trong thời gian ngắn nhất.
Nhờ khả năng phản ứng nhanh nhạy với các tín hiệu từ cảm biến, hệ thống PCCC và BMS mà tủ điều khiển quạt phản lực được tin dùng và đánh giá cao trong việc đảm bảo an toàn cho con người cùng tài sản trong nhiều công trình hiện đại.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH TỦ ĐIỀU KHIỂN JETFAN
Cấu tạo tủ điện điều khiển jetfan
Một tủ điện Jetfan đạt chuẩn thường có ba nhóm thiết bị chính: Nhóm đóng cắt và bảo vệ (gồm CB tổng, CB nhánh, contactor, relay nhiệt và relay bảo vệ pha; Nhóm điều khiển tốc độ sử dụng biến tần/bộ điều khiển 2 cấp tốc độ thấp hoặc cao; Nhóm giám sát và giao tiếp (gồm PLC/bộ điều khiển chuyên dụng, màn hình hiển thị trạng thái, module truyền thông công nghiệp để tích hợp BMS, đèn báo, còi báo và nút chuyển Auto/Manual).
Tủ điều khiển quạt phản lực Jetfan khác các tủ điều khiển quạt thông thường ở khả năng phân vùng và ưu tiên kịch bản PCCC.
Theo đó, một tủ điều khiển Jetfan chuyên nghiệp phải chia hệ thống quạt theo từng khu vực tương ứng với sơ đồ cảm biến CO của tầng hầm. Khi khí thải tích tụ tại một góc nào đó, thì tủ điện jetfan chỉ ra lệnh cho nhóm quạt phụ trách khu vực đó tăng tốc chứ không cần kích hoạt toàn bộ hệ thống. Điều này góp phần hạn chế tối đa việc lãng phí điện năng không cần thiết.
Nguyên lý hoạt động tủ điện jetfan
Trong tình huống thông thường:
Các cảm biến khí CO lắp đặt rải rác theo zone trong hầm gửi tín hiệu liên tục về bộ điều khiển trung tâm của tủ. Khi đó sẽ có 3 kịch bản xảy ra:
Trong điều kiện bình thường (nồng độ CO < 9-25 ppm - tùy thiết kế hệ thống) → tủ điều khiển Jetfan vận hành quạt ở tốc độ thấp theo ngưỡng lập trình để duy trì lưu thông khí và tiết kiệm điện.
Khi nồng độ CO vượt ngưỡng an toàn (thường là > 25-50 ppm) → bộ điều khiển tự động kích hoạt quạt lên tốc độ cao, đồng thời kích hoạt đèn, còi báo hiệu để cảnh báo.
Khi nồng độ trở về mức an toàn → tủ điện điều khiển jetfan tự chuyển tốc độ quạt về mức thấp mà không cần can thiệp thủ công.
Khi xảy cháy:
Khi có tín hiệu báo cháy → tủ điều khiển Jetfan lập tức bỏ qua logic điều khiển theo tín hiệu từ cảm biến khí CO → chuyển sang chế độ ưu tiên PCCC → quạt trong khu vực có cháy được kích hoạt hết công suất để đẩy khói ra ngoài.

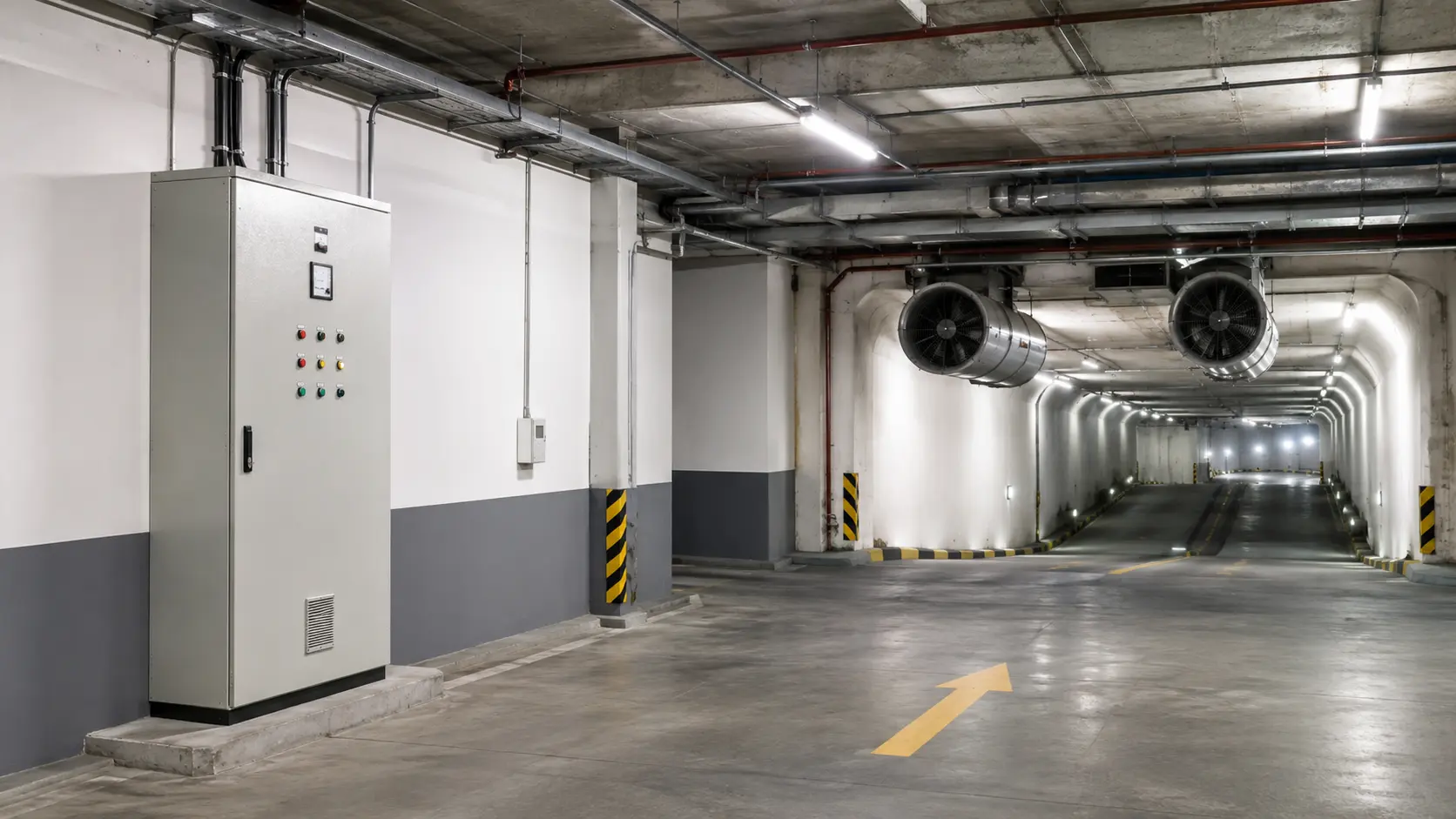

ỨNG DỤNG THỰC TẾ CỦA TỦ ĐIỀU KHIỂN JETFAN
Tủ điều khiển jetfan được ứng dụng rộng rãi trong tầng hầm/bãi đỗ xe ngầm của chung cư, trung tâm thương mại, sân bay, bệnh viện, khách sạn, kho hàng, nhà xưởng, đường hầm giao thông và nhiều công trình công nghiệp có yêu cầu thông gió trên quy mô lớn.
TỦ ĐIỀU KHIỂN JETFAN MANG ĐẾN NHỮNG LỢI ÍCH ĐÁNG KỂ NÀO?
Giá trị lớn nhất của tủ điều khiển jetfan/tủ điều khiển quạt phản lực/tủ điều khiển quạt tầng hầm/tủ điều khiển quạt thông gió nằm ở khả năng quyết định hiệu quả vận hành tổng thể của cả hệ thống quy mô lớn.
Tủ điện điều khiển jetfan/tủ điều khiển quạt hướng trục được thiết kế đúng sẽ góp phần làm giảm đáng kể chi phí điện nhờ khả năng điều khiển tốc độ quạt linh hoạt theo nhu cầu thực tế.
Bên cạnh đó, tủ điện điều khiển jetfan hiện đại cũng hỗ trợ kết nối với hệ thống BMS để phục vụ công tác giám sát tập trung. Điều này không chỉ tối ưu chi phí vận hành công trình, mà còn giúp người quản lý phát hiện sự cố nhanh chóng và can thiệp kịp thời để giảm downtime cũng như thời gian - công sức - chi phí cho việc bảo trì/sửa chữa/thay thế.
Trong các công trình có yêu cầu cao về PCCC thì tủ điện Jetfan còn đóng vai trò trung tâm trong việc triển khai các kịch bản ứng phó khẩn cấp, đảm bảo an toàn cho con người, tài sản và đáp ứng các yêu cầu nghiệm thu dự án.
HƯỚNG DẪN CHỌN TỦ ĐIỀU KHIỂN JETFAN CHO TỪNG ỨNG DỤNG
Để chọn được tủ điều khiển Jetfan phù hợp với ứng dụng thì người dùng cần cân nhắc dựa trên 5 yếu tố chính, gồm: công suất tổng động cơ, yêu cầu điều khiển, số lượng quạt/phân vùng, tiêu chuẩn PCCC và khả năng kết nối với hệ thống điều khiển/giám sát/quản lý hiện hữu.
Một tủ điều khiển quạt jetfan cần đáp ứng các tiêu chuẩn điện công nghiệp, đảm bảo khả năng bảo vệ, bố trí thiết bị khoa học, linh kiện chính hãng, chế độ điều khiển thông minh và tốt nhất nên có khả năng giao tiếp với hệ thống điều khiển của công trình. Đặc biệt, người dùng nên cân nhắc kỹ về khả năng mở rộng trong tương lai của tủ.
Trong các công trình hiện đại, việc tủ điều khiển jetfan/tủ điều khiển quạt công nghiệp/tủ điều khiển quạt tầng hầm được tích hợp PLC, HMI, biến tần và các giao thức truyền thông công nghiệp mở là một yêu cầu quan trọng - giúp nâng cao hiệu quả điều khiển, khai thác dữ liệu, đồng thời tạo cơ sở cho chuyển đổi số trong công tác quản lý hệ thống.
