Đứng phía sau điều tiết cả một dây chuyền sản xuất, trạm bơm tự động điều tiết nước, hay hệ thống HVAC là một chiếc hộp kim loại được giấu kín - tủ điều khiển. Nếu tủ điện điều khiển ngừng hoạt động một giây, cả hệ thống phía sau có thể tê liệt hoàn toàn. Vậy tủ điều khiển là gì? Cấu tạo và nguyên lý hoạt động tủ điều khiển ra sao? Ứng dụng của nó quan trọng như thế nào? Câu trả lời sẽ có trong bài viết sau đây.
SƠ LƯỢC VỀ TỦ ĐIỀU KHIỂN
Tủ điều khiển/tủ điều khiển công nghiệp là một tổ hợp thiết bị điện/điện tử, lắp đặt trong một vỏ tủ bảo vệ. Nhiệm vụ chính của tủ điện điều khiển là tiếp nhận tín hiệu từ cảm biến hoặc lệnh vận hành từ hệ thống điều khiển trung tâm, sau đó xử lý logic, rồi xuất tín hiệu điều khiển đến các cơ cấu chấp hành (động cơ, van gió, bơm, quạt…).
Bạn có thể hiểu tủ điều khiển là "trạm chỉ huy" các thiết bị chấp hành khi có sự cố.
Đừng nhầm lẫn tủ điều khiển với tủ điện phân phối, hai thiết bị này phục vụ mục đích hoàn toàn khác nhau: tủ phân phối chia điện và bảo vệ mạch khỏi quá tải/ngắn mạch; trong khi đó tủ điều khiển vận hành các thiết bị chấp hành và quy trình sản xuất.
Tuy nhiên trong thực tế, người ta thường gọi tủ điều khiển với tên đầy đủ là “tủ điện điều khiển”, vì bên trong nó vẫn có các thiết bị điện làm nhiệm vụ cấp nguồn để vận hành phần logic điều khiển.
Tham khảo một số dòng tủ điều khiển chất lượng - giá tốt tại Sensors Việt Nam:
CẤU TẠO TỦ ĐIỀU KHIỂN
Thông thường, cấu tạo tủ điều khiển/tủ điện điều khiển sẽ bao gồm 3 phần chính:
Các bộ phận kết cấu và cơ khí: Vỏ tủ (hộp kim loại bảo vệ linh kiện khỏi bụi và nước); Tấm đế (tấm kim loại để lắp đặt các thiết bị bên trong); Thanh ray DIN (thanh kim loại dùng để gắn các thiết bị dạng mô-đun); Máng đi dây (kênh nhựa giúp sắp xếp dây cáp gọn gàng).
Thiết bị nguồn và bảo vệ: Aptomat/Bộ ngắt mạch (ngăn ngừa quá tải và ngắn mạch); Bộ nguồn (chuyển đổi và cung cấp điện áp ổn định, ví dụ: 24VDC); Máy biến áp (tăng/giảm mức điện áp); Thanh cái (thanh đồng/nhôm dùng để phân phối dòng điện lớn).
Thiết bị điều khiển và tự động hóa: PLC (bộ xử lý trung tâm điều khiển logic vận hành máy); Rơ-le & Contactor (đóng/ngắt mạch điện); Bộ truyền động & Biến tần (điều chỉnh tốc độ và chuyển động của động cơ); Khối đấu nối/Terminal (kết nối dây dẫn bên ngoài và dây dẫn nội bộ).
NGUYÊN LÝ VẬN HÀNH TỦ ĐIỀU KHIỂN
Nguyên lý hoạt động của tủ điều khiển PLC là một chuỗi các hành động diễn ra liên tục theo nguyên tắc nhất quán:
Khi các cảm biến hiện trường phát hiện sự bất thường trong các điều kiện vật lý (nhiệt độ, độ ẩm, áp suất, vận tốc, vị trí, mực chất lỏng, lưu lượng…) thì sẽ gửi tín hiệu về bộ điều khiển PLC.
Bộ điều khiển thực hiện quy trình quét theo chu kỳ lặp đi lặp lại (chỉ trong vài mili giây) - với các thao tác: đọc tín hiệu đầu vào → thực thi chương trình PLC được lập trình sẵn → cập nhật bộ nhớ trong → thực hiện các phép tính logic → làm mới tín hiệu đầu ra.
Sau khi xử lý hoàn tất, các mô-đun đầu ra sẽ gửi lệnh đến các thiết bị chấp hành (động cơ, công tắc, rơle, bộ biến tần (VFD), van khí nén, bộ điều khiển servo, hệ thống thủy lực, đèn báo…) để các thiết bị này tự động thực hiện thao tác cần thiết.
Cùng với quá trình trên, các mô-đun truyền thông cũng liên tục trao đổi dữ liệu vận hành với HMI/SCADA/MES/ERP... để người quản lý có thể giám sát trạng thái - điều chỉnh thông số vận hành - xác nhận cảnh báo - phân tích dữ liệu hiệu suất nhanh chóng theo thời gian thực.
Quy trình vận hành liên tục của tủ điều khiển đảm bảo khả năng tự động hóa chính xác, lặp lại và có độ tin cậy cao trong mọi ứng dụng công nghiệp.

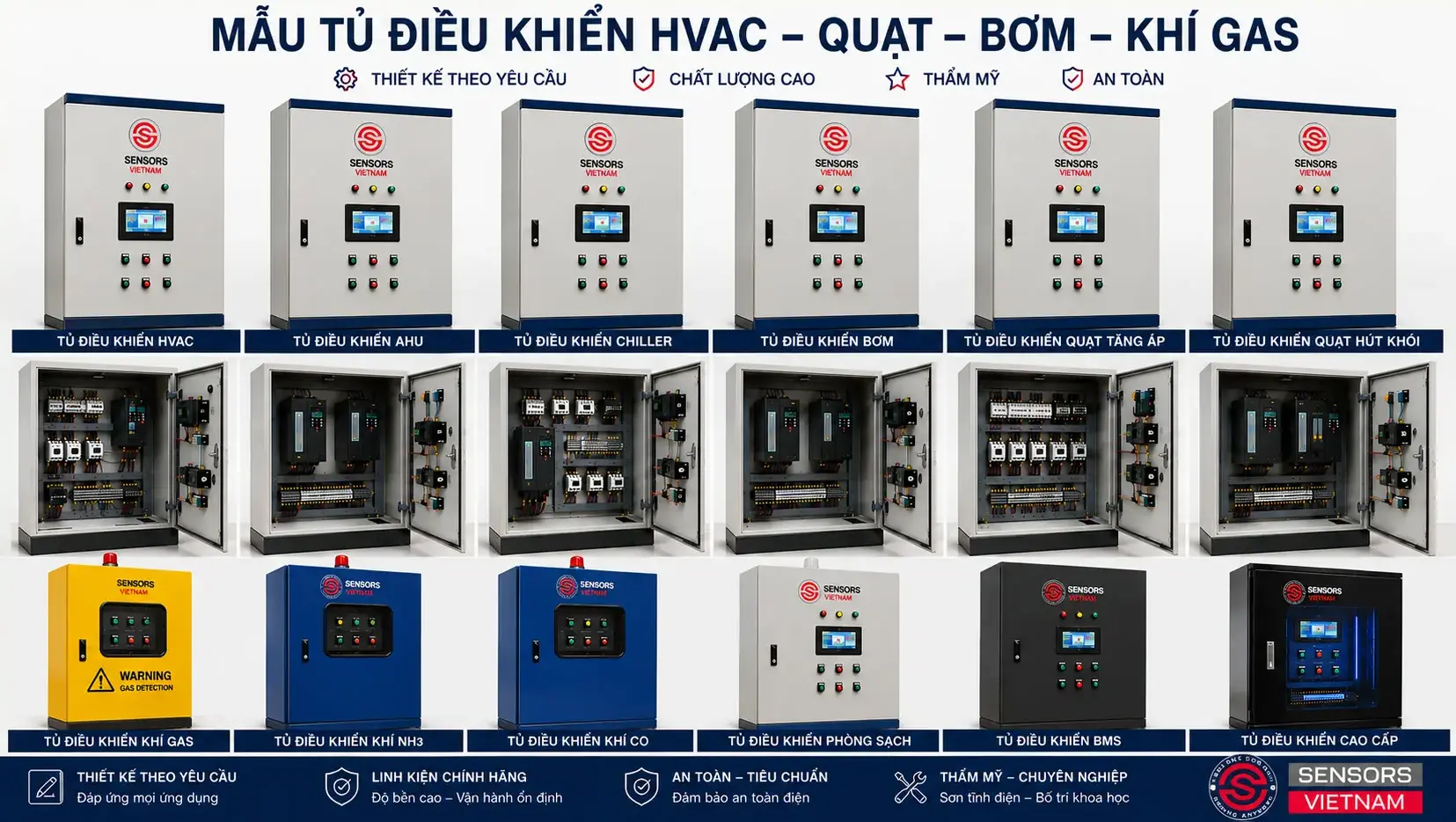

PHÂN LOẠI TỦ ĐIỀU KHIỂN PHỔ BIẾN TRÊN THỊ TRƯỜNG HIỆN NAY
Tùy vào mục đích sử dụng, tủ điều khiển/tủ điện điều khiển/tủ điều khiển công nghiệp được chia thành nhiều phân loại khác nhau. Ví dụ như:
Tủ điều khiển động cơ (chuyên dùng cho bơm/quạt/thiết bị quay công suất lớn) thường được dùng để khởi động, đảo chiều và bảo vệ động cơ khỏi quá tải/mất pha.
Tủ điều khiển PLC (dùng cho các hệ thống cần logic vận hành phức tạp) được lập trình linh hoạt theo kịch bản sản xuất/ứng phó sự cố và có thể dễ dàng mở rộng khi nhà máy thay đổi quy mô.
Tủ điều khiển tích hợp cảm biến (chuyên dùng để xử lý dữ liệu từ cảm biến áp suất, nhiệt độ, độ ẩm…) hướng đến mục tiêu phục vụ những ứng dụng đo lường và giám sát chuyên biệt.
Việc chọn đúng loại tủ điều khiển/tủ điều khiển PLC/tủ điều khiển relay/tủ điều khiển động cơ… có ảnh hưởng trực tiếp đến chi phí đầu tư và khả năng nâng cấp hệ thống về sau. Hãy liên hệ trực tiếp cho Sensors Việt Nam để được các chuyên gia tư vấn chọn đúng model nhé!
ỨNG DỤNG VÀ GIÁ TRỊ THỰC TẾ CỦA TỦ ĐIỀU KHIỂN
Hiện nay, tủ điều khiển PLC/tủ điều khiển công nghiệp/tủ điều khiển động cơ đã trở thành giải pháp tự động hóa được ưa chuộng trong hầu hết các ngành công nghiệp hiện đại nhờ khả năng điều khiển máy móc 24/7, linh hoạt, đáng tin cậy và có thể lập trình được.

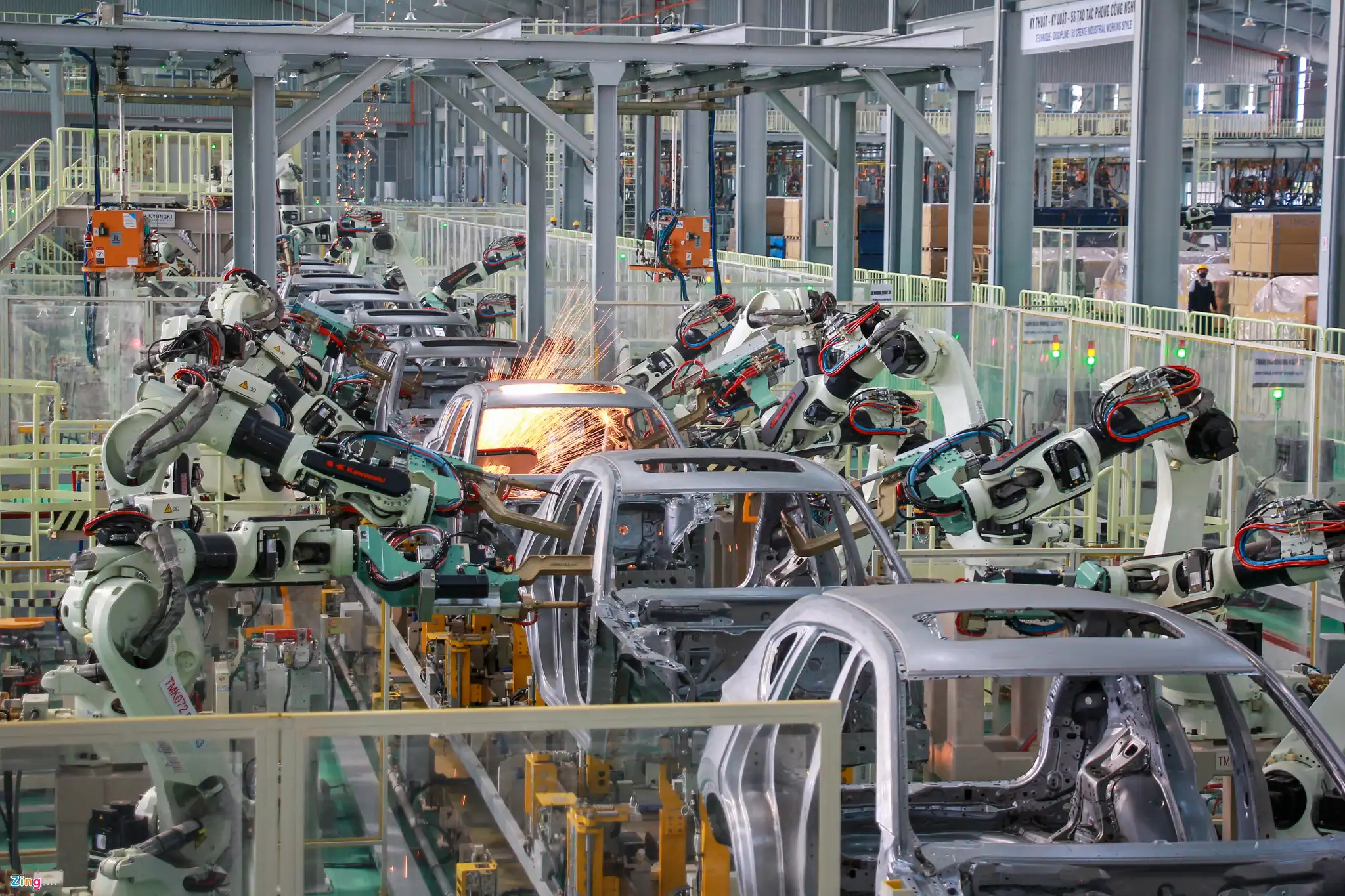

Ứng dụng tủ điều khiển phổ biến nhất là trong các nhà máy sản xuất (tự động hóa dây chuyền lắp ráp, hệ thống băng tải, các cụm robot, máy đóng gói, thiết bị CNC và hệ thống xử lý vật liệu); Các nhà máy xử lý nước và nước thải (giám sát máy bơm, van, thiết bị định lượng hóa chất, thiết bị lọc và cảm biến mực nước)
Bên cạnh đó còn có các hệ thống phát điện và phân phối điện (tự động hóa trạm biến áp, giám sát thiết bị đóng cắt, đồng bộ hóa máy phát điện, bảo vệ máy biến áp và quản lý điện năng thông minh); Các nhà sản xuất thực phẩm và đồ uống (điều khiển các quy trình trộn, chiết rót, khử trùng, đóng gói, dán nhãn, làm lạnh và kiểm tra chất lượng).
Chưa hết, các nhà máy chế biến hóa chất (giám sát nhiệt độ, áp suất, lưu lượng, mực chất lỏng và các khóa an toàn); Các cơ sở khai thác dầu khí (điều khiển các trạm bơm, hệ thống máy nén, kho chứa, giàn khoan ngoài khơi và giám sát đường ống); Các hệ thống tự động hóa tòa nhà (điều khiển hệ thống HVAC, thang máy, chiếu sáng, kiểm soát ra vào, phòng cháy chữa cháy và quản lý năng lượng).
Các dự án năng lượng tái tạo như nhà máy điện mặt trời, trang trại điện gió, hệ thống lưu trữ năng lượng bằng pin và lưới điện mini (phối hợp hoạt động thiết bị, giám sát sản xuất năng lượng và liên lạc với mạng lưới điện quốc gia).
ĐIỀU KIỆN HOẠT ĐỘNG CỦA TỦ ĐIỀU KHIỂN
Độ tin cậy, độ ổn định và tuổi thọ của tủ điều khiển/tủ điện điều khiển/tủ điều khiển công nghiệp/tủ điều khiển động cơ/tủ điều khiển PLC/tủ điều khiển relay không chỉ phụ thuộc vào chất lượng linh kiện mà còn ở việc duy trì các điều kiện vận hành trong suốt vòng đời sản phẩm.
Môi trường lắp đặt cần sạch sẽ, khô ráo và thông thoáng, không nên để bụi tích tụ quá nhiều. Trong môi trường công nghiệp nặng, các tủ kín cần có hệ thống thông gió lọc/điều hòa không khí để duy trì nhiệt độ ổn định.
Hầu hết các bộ điều khiển PLC tiêu chuẩn hoạt động tốt nhất trong môi trường có nhiệt độ từ 0°C - 55°C. Nhiệt độ quá cao sẽ làm lão hóa linh kiện nhanh hơn, còn nhiệt độ quá thấp có thể làm giảm hiệu suất điện tử.
Độ ẩm nên duy trì dưới ngưỡng ngưng tụ. Không nên để hơi ẩm xâm nhập vào thiết bị vì sẽ dẫn đến ăn mòn, suy giảm chất lượng cách điện và đoản mạch. Với các tủ điều khiển lắp đặt ở nơi có biến động nhiệt lớn thì nên trang bị máy sưởi chống ngưng tụ.
Bên cạnh đó, người dùng cũng nên quan tâm các vấn đề như nối đất đúng cách, đảm bảo chất lượng nguồn điện ổn định, giảm thiểu rung động cơ học, đảm bảo khả năng chống xâm nhập bằng các lớp phủ chống ăn mòn, vật liệu chống tia cực tím và hệ thống kiểm soát môi trường (đối với các tủ điều khiển lắp đặt ngoài trời/nơi có điều kiện thời tiết khắc nghiệt).
Cuối cùng, việc bảo trì phòng ngừa định kỳ (vệ sinh bộ lọc, siết chặt các đầu nối điện, kiểm tra quạt làm mát và pin dự phòng, cập nhật phần mềm PLC, xác minh mạng truyền thông…) cũng là yếu tố giúp tối đa hóa khả năng hoạt động - đồng thời giảm thiểu các sự cố bất ngờ.
