Tầng hầm có tính chất kín khí, thường xuyên có phương tiện ra vào, nhiệt độ cao, dễ tích tụ khí thải/khí độc, nhiều mùi khói/xăng dầu và tại đây cũng dễ xảy ra sự cố nếu không được kiểm soát chặt chẽ. Đó là lý do khu vực này cần một hệ thống quạt thông gió quy mô lớn, vận hành chính xác và ổn định. Để làm được điều đó, tủ điều khiển quạt tầng hầm hiện đại - có khả năng điều khiển nhiều quạt công suất lớn, phản ứng linh hoạt theo tín hiệu từ cảm biến chất lượng không khí và tín hiệu báo cháy là vô cùng cần thiết.
TỦ ĐIỀU KHIỂN QUẠT TẦNG HẦM LÀ GÌ?
Tủ điều khiển quạt tầng hầm được thiết kế cho mục đích đóng/ngắt, điều chỉnh tốc độ linh hoạt, giám sát liên tục và bảo vệ quạt trong hệ thống thông gió tầng hầm.
Tủ quạt tầng hầm có thể được dùng để điều khiển quạt cấp gió, quạt hút khí thải, quạt hút khói, quạt hướng trục hoặc quạt Jetfan (tùy theo thiết kế công trình).
Tủ điện điều khiển quạt tầng hầm vừa có nhiệm vụ cấp nguồn động cơ quạt, vừa liên tục tiếp nhận tín hiệu từ cảm biến khí gas/cảm biến khí độc/cảm biến chất lượng không khí/cảm biến khói, tủ báo cháy và hệ thống BMS để điều khiển quạt chạy ở tốc độ linh hoạt hoặc chuyển sang chế độ hút khói khẩn cấp.
CẤU TẠO TỦ ĐIỀU KHIỂN QUẠT TẦNG HẦM GỒM NHỮNG BỘ PHẬN NÀO?
Tủ điều khiển quạt tầng hầm thường được cấu thành từ: CB tổng, CB nhánh, contactor, relay nhiệt, relay bảo vệ mất pha, biến tần (đặc biệt cần thiết với hệ thống cần điều chỉnh lưu lượng theo nồng độ khí thải) hoặc bộ khởi động mềm.
Bên cạnh nhóm thiết bị động lực nêu trên, tủ điều khiển thông gió tầng hầm còn có thể được trang bị PLC/bộ điều khiển chuyên dụng, màn hình HMI, nút dừng khẩn, công tắc chuyển đổi Auto/Manual, đèn còi báo trạng thái và module giao thức truyền thông công nghiệp (phổ biến nhất là Modbus RTU, BACnet).
Với những công trình có nhiều khu vực thì hệ thống tủ điện quạt tầng hầm/tủ quạt tầng hầm cũng được chia thành các zone tương ứng. Cách phân chia khu vực tách biệt như thế này này cho phép tủ điều khiển quạt tầng hầm chỉ kích hoạt đúng các quạt tại nơi có nồng độ khí thải cao. Điều này giúp giảm đáng kể lượng điện năng tiêu thụ và tránh kích hoạt toàn bộ hệ thống khi không cần thiết.
VÌ SAO TỦ ĐIỀU KHIỂN QUẠT TẦNG HẦM LẠI CẦN THIẾT?
Thực tế, lượng phương tiện ra vào và mức độ ô nhiễm không khí trong tầng hầm không cố định, mà sẽ thay đổi theo từng thời điểm trong ngày.
Nếu để hệ thống quạt hoạt động liên tục 24/7 ở công suất tối đa thì chi phí điện năng sẽ cực kỳ cao, nhưng không hề cần thiết. Ngược lại, nếu lập trình các quạt vận hành ở mức thấp thì hiệu quả thông khí kém có thể khiến nồng độ khí độc/nhiệt độ tăng cao quá ngưỡng cho phép, tác động tiêu cực đến đến sức khỏe con người và tiềm ẩn nhiều nguy cơ cháy nổ khó lường.
Những vấn đề trên chính là nguyên nhân mà tủ điện điều khiển quạt tầng hầm ngày càng được tin dùng. Tủ điều khiển quạt tầng hầm có thể giải quyết triệt để bài toán này thông qua việc liên tục nhận tín hiệu từ các cảm biến khí gas, cảm biến khí độc, cảm biến chất lượng không khí hoặc cảm biến khói, sau đó tự động điều chỉnh tốc độ quạt cho phù hợp.
Đặc biệt, tủ điện quạt tầng hầm có thể linh động điều khiển khi cần thiết (tăng tốc quạt khi nồng độ khí thải tăng cao và ngược lại), từ đó đảm bảo chất lượng không khí mà vẫn tối ưu chi phí điện năng.

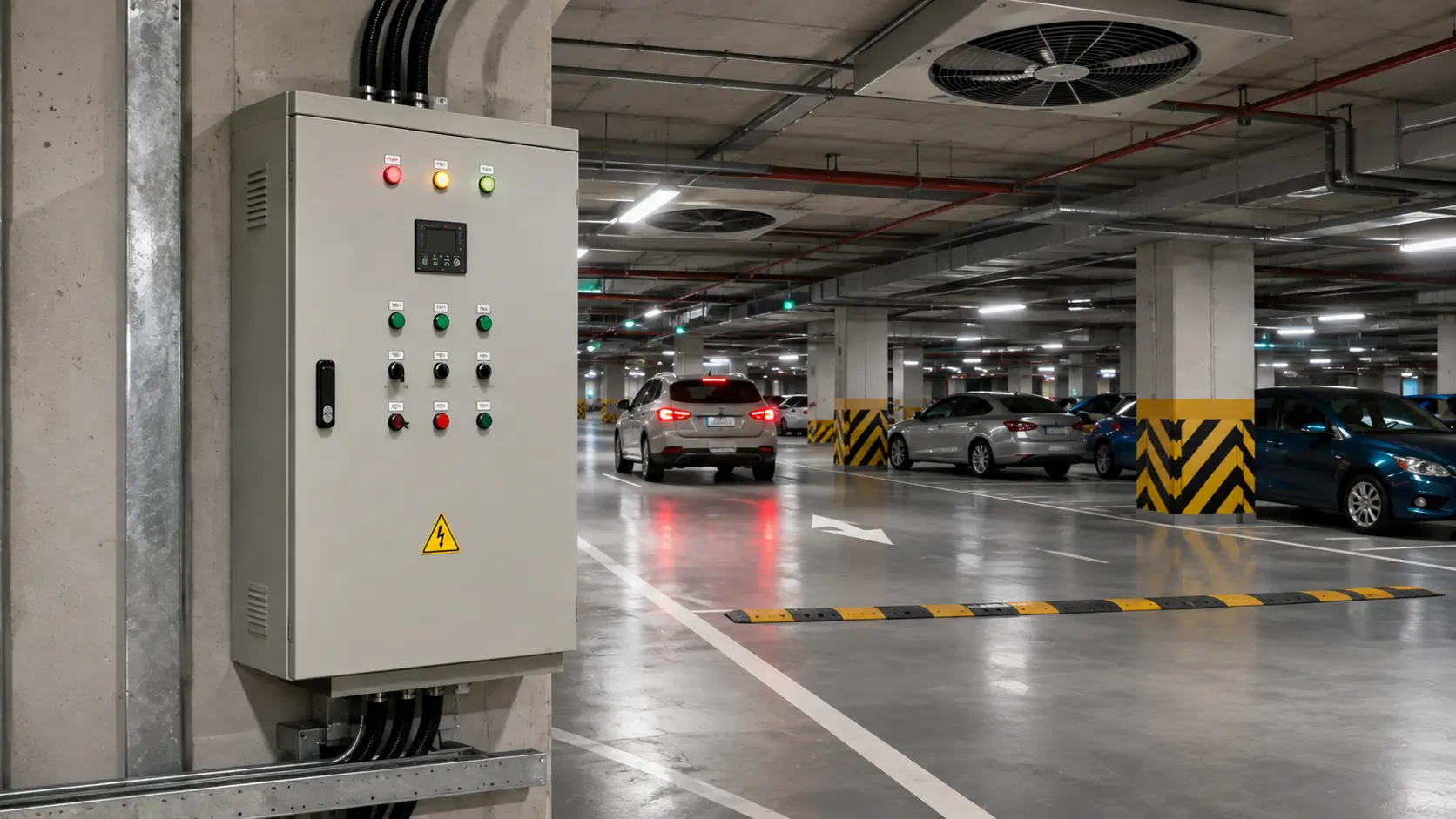

ỨNG DỤNG TỦ ĐIỀU KHIỂN QUẠT TẦNG HẦM TRONG THỰC TẾ
Tủ điều khiển quạt tầng hầm được sử dụng phổ biến trong các cao ốc văn phòng, trung tâm thương mại, chung cư cao tầng, nhà hàng, khách sạn, bệnh viện, nhà ga, sân bay và các khu công nghiệp.
Ngoài nhiệm vụ chính là điều khiển quạt cấp gió và quạt hút khí thải trong tầng hầm, tủ còn được ứng dụng trong các hệ thống hút khói, hệ thống quạt công nghiệp phản lực Jetfan và các giải pháp thông gió quy mô lớn nói chung.
XU HƯỚNG THIẾT KẾ TỦ ĐIỀU KHIỂN QUẠT TẦNG HẦM HIỆN ĐẠI, THÔNG MINH
Hiện nay, các doanh nghiệp ngày càng yêu cầu khắt khe về tủ điều khiển quạt tầng hầm. Với họ, tủ điều khiển quạt thông gió/quạt cấp gió tầng hầm không chỉ đơn thuần là thực hiện chức năng vận hành, mà còn hướng tới việc quản lý thông minh trên quy mô toàn bộ công trình.
Chính vì vậy, các tủ điều khiển quạt tầng hầm hiện đại thường phải tích hợp được với các cảm biến khí CO, cảm biến khí NO2, cảm biến khí CO2, cảm biến khí độc, cảm biến khói… Đặc biệt, tủ cũng cần có module giao thức truyền thông công nghiệp để dễ dàng kết nối hệ thống BMS.
Các xu hướng tủ điều khiển quạt thông gió tầng hầm này giúp hệ thống tự động phản ứng nhanh chóng theo thời gian thực trước những thay đổi của môi trường. Song song với đó là cung cấp dữ liệu vận hành để phục vụ công tác quản lý, phân tích, điều khiển và tối ưu năng lượng chỉ với một nền tảng duy nhất.
Hai xu hướng này đang được áp dụng rộng rãi, đặc biệt là trong các công trình xanh, nơi cần đảm bảo hiệu quả năng lượng và khả năng tự động hóa ở mức cao nhất.
PHÂN LOẠI TỦ ĐIỀU KHIỂN QUẠT TẦNG HẦM
Tủ điều khiển quạt tầng hầm thường được phân chia theo chức năng và phương thức vận hành, bao gồm:
Tủ điều khiển quạt thông gió tầng hầm chuyên điều khiển quạt cấp gió, quạt hút khí thải, quạt thông gió. Góp phần duy trì lưu thông khí và giảm nồng độ khí độc trong tầng hầm.
Tủ điều khiển quạt Jetfan được sử dụng trong hệ thống thông gió không dùng đường ống, tại bãi đỗ xe và công trình ngầm. Chức năng chính là điều khiển quạt theo từng zone, thay đổi tốc độ linh hoạt và phối hợp với quạt hút để dẫn khí thải/khói về vị trí xả.
Tủ điều khiển quạt cấp gió tầng hầm có nhiệm vụ chính là đưa khí tươi vào tầng hầm, cân bằng lưu lượng và tạo dòng khí theo đúng chuẩn thiết kế. Khi cần, quạt cấp gió có thể được kích hoạt để bổ sung không khí hoặc tạo áp cho khu vực thoát nạn.
Tủ điều khiển quạt hút khói tầng hầm chuyên dụng cho các khu vực có yêu cầu cao về PCCC, chức năng chính là điều khiển quạt hút và xả khói trong các tình huống hoả hoạn. Tủ này thường liên động với hệ thống báo cháy và được trang bị tính năng ưu tiên khẩn cấp.
Tủ điều khiển quạt tầng hầm dùng biến tần cho phép điều chỉnh tốc độ quạt linh hoạt theo tín hiệu từ cảm biến khí hoặc nhu cầu thông gió thực tế. Nhờ đó mà góp phần giảm điện năng tiêu thụ đáng kể, hạn chế dòng khởi động và ngăn tình trạng quạt chạy tối đa công suất không cần thiết (khi tầng hầm không có nhiều phương tiện ra vào).
Tủ điều khiển quạt tầng hầm tích hợp BMS có khả năng kết nối với hệ thống BMS qua các giao thức truyền thông công nghiệp như Modbus RTU, Modbus TCP, BACnet - giúp người vận hành dễ dàng theo dõi trạng thái hoạt động của quạt, tín hiệu từ cảm biến, cảnh báo lỗi… trên một phần mềm máy tính hoặc màn hình giám sát.
ĐƠN VỊ CUNG CẤP TỦ ĐIỀU KHIỂN QUẠT TẦNG HẦM CHẤT LƯỢNG - GIÁ TỐT TẠI VIỆT NAM
Nếu bạn đang có nhu cầu tìm kiếm tủ điều khiển quạt tầng hầm chất lượng - giá tốt thì đừng ngần ngại mà hãy liên hệ trực tiếp cho Sensors Việt Nam.
Chúng tôi cung cấp sản phẩm tủ điều khiển chính hãng/OEM, chất lượng cao, với đầy đủ CO/CQ, chế độ bảo hành uy tín, giá cả cạnh tranh và có dịch vụ hỗ trợ tận tình - hoàn toàn miễn phí trước, trong, sau mua hàng.

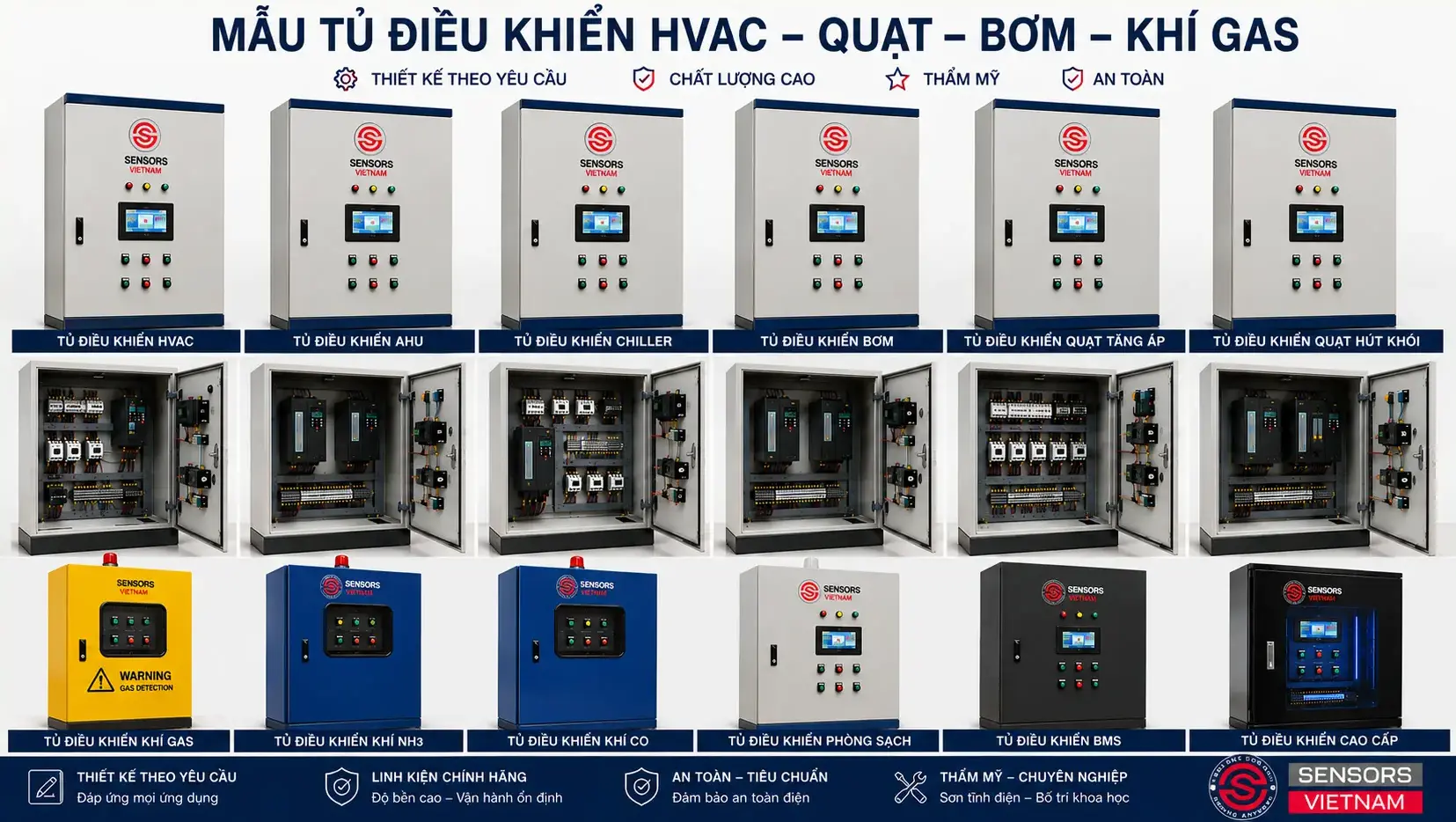

Tham khảo một số dòng tủ điều khiển chất lượng - giá tốt tại Sensors Việt Nam:
Mọi thông tin tư vấn và nhu cầu đặt hàng tủ điều khiển quạt tầng hầm, bạn vui lòng liên hệ trực tiếp đến hotline hoặc truy cập website https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ nhanh chóng nhất!
