Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về tủ điều khiển quạt theo cảm biến NO2 - từ khái niệm, cấu tạo, nguyên lý vận hành, ứng dụng cho đến cách chọn tủ sao cho chất lượng và phù hợp với nhu cầu ứng dụng thực tế của từng khu vực.
TỦ ĐIỀU KHIỂN QUẠT THEO CẢM BIẾN NO2 LÀ GÌ?
Trong các tầng hầm, bãi đỗ xe ngầm, trung tâm thương mại, nhà máy sản xuất, kho bãi lưu trữ hàng hoá và các khu vực thường xuyên có mật độ phương tiện giao thông cao, khí NO2 là một trong những tác nhân gây ô nhiễm không khí hàng đầu. Loại khí này chủ yếu sinh ra từ quá trình đốt cháy nhiên liệu trong động cơ xe. Khi tích lũy ở nồng độ cao trong không gian kín, khí NO2 có thể tác động tiêu cực đến hệ hô hấp của con người.
Trong các khu vực nêu trên, tủ điều khiển quạt theo cảm biến NO2 được sử dụng rất phổ biến. Đây là hệ thống tự động hóa, được thiết kế để kết nối với các cảm biến nồng độ khí NO2 và điều khiển quạt thông gió tương ứng với mức độ ô nhiễm thực tế. Thay vì vận hành quạt liên tục theo thời gian cố định, tủ điện sẽ chỉ kích hoạt hoặc điều chỉnh tốc độ quạt khi nồng độ NO2 vượt ngưỡng cài đặt.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH TỦ ĐIỀU KHIỂN QUẠT THEO CẢM BIẾN NO2
Cấu tạo tủ điều khiển quạt theo cảm biến NO2
Một tủ điều khiển quạt theo cảm biến NO2 được thiết kế như trung tâm điều khiển của hệ thống thông gió.
Bên trong tủ điện điều khiển quạt theo cảm biến NO2 thường bao gồm: các thiết bị đóng cắt, thiết bị khởi động, relay bảo vệ, biến tần, bộ nguồn, PLC/bộ điều khiển chuyên dụng và các thiết bị hiển thị trạng thái vận hành.
Tín hiệu từ cảm biến nồng độ khí NO2 được truyền về tủ điều khiển quạt thông qua các chuẩn tín hiệu Analog như 4-20mA/0-10V hoặc giao thức truyền thông Modbus RTU RS485. Bộ điều khiển sẽ xử lý dữ liệu và đưa ra lệnh điều khiển quạt phù hợp với nhu cầu thực tế.
Trong các công trình hiện đại, tủ điều khiển quạt dùng cảm biến NO2 còn được tích hợp màn hình HMI, hệ thống đèn còi cảnh báo, tính năng kết nối BMS giúp giám sát tập trung toàn bộ hệ thống HVAC của công trình.
Nguyên lý vận hành tủ điều khiển quạt theo cảm biến NO2
Nguyên lý vận hành của tủ điều khiển quạt theo cảm biến khí NO2 dựa trên việc đo liên tục nồng độ NO2 tại khu vực cần giám sát.
Cảm biến nồng độ NO2 được lắp tại nhiều vị trí khác nhau trong tầng hầm/khu vực thông gió → Khi cảm biến phát hiện nồng độ NO2 tăng lên, tín hiệu sẽ được gửi về tủ điều khiển để xử lý → Nếu nồng độ khí NO2 nằm trong giới hạn cho phép, quạt sẽ được duy trì ở chế độ chờ/tốc độ thấp. Khi giá trị NO2 vượt ngưỡng cài đặt đầu tiên thì tủ điều khiển quạt theo cảm biến NO2 sẽ kích hoạt/tăng tốc độ quạt nhằm đẩy nhanh quá trình ổn định chất lượng không khí.
Trong trường hợp nồng độ NO2 tiếp tục gia tăng và đạt đến ngưỡng cảnh báo cao hơn, tủ quạt dùng cảm biến NO2 có thể kích hoạt đồng thời nhiều quạt hoặc tăng công suất quạt, kết hợp phát tín hiệu cảnh báo và gửi dữ liệu về trung tâm điều khiển để can thiệp sâu hơn.
Sau khi chất lượng không khí về ngưỡng bình thường, quạt sẽ tự động giảm công suất hoặc dừng theo logic lập trình.
ĐIỂM KHÁC BIỆT CỦA TỦ ĐIỀU KHIỂN QUẠT THEO CẢM BIẾN NO2 SO VỚI CÁC DÒNG KHÁC?
| TIÊU CHÍ | QUẠT CHẠY CỐ ĐỊNH/HẸN GIỜ | TỦ ĐIỀU KHIỂN QUẠT THEO CẢM BIẾN NO2 |
| Cơ chế vận hành | Chạy hết công suất liên tục hoặc bật/tắt theo khung giờ cài đặt sẵn, không phản ánh thực tế không khí | Bật/tắt hoặc điều chỉnh tốc độ linh hoạt, tự động dựa trên nồng độ NO2 theo thời gian thực |
| Độ chính xác - an toàn | Không phát hiện được thời điểm nồng độ NO2 tăng đột biến ngoài khung giờ mặc định | Phát hiện và phản ứng ngay khi nồng độ NO2 vượt ngưỡng an toàn, kể cả ngoài giờ cao điểm |
| Chi phí điện năng | Quạt vẫn chạy dù không khí đã sạch, gây lãng phí điện | Quạt chỉ chạy khi cần và với công suất phù hợp, tiết kiệm điện đáng kể so với chạy cố định |
| Độ bền thiết bị | Dễ hao mòn nếu chạy toàn tải liên tục | Có thể tích hợp biến tần điều tốc mượt, giảm hao mòn cơ khí và tiếng ồn |
| Khả năng cảnh báo | Không có cảnh báo | Có thể tự động kích hoạt còi, đèn cảnh báo khi nồng độ NO2 vượt ngưỡng nguy hiểm |
| Tính linh hoạt | Cùng một lịch chạy bất kể lượng phương tiện ra vào nhiều hay ít | Có thể tự động điều chỉnh công suất quạt theo mật độ phương tiện thực tế |
| Khả năng kết nối | Hoạt động độc lập | Hỗ trợ tín hiệu phổ biến như Modbus RTU, BACnet, dễ dàng tích hợp BMS |
| Liên động PCCC | Không có khả năng liên động | Dễ dàng liên động với hệ thống báo cháy |
| Chi phí đầu tư | Thấp hơn do cấu tạo đơn giản | Cao hơn do tích hợp cảm biến, bộ điều khiển thông minh, kết nối hệ thống điều khiển và có thể có biến tần |

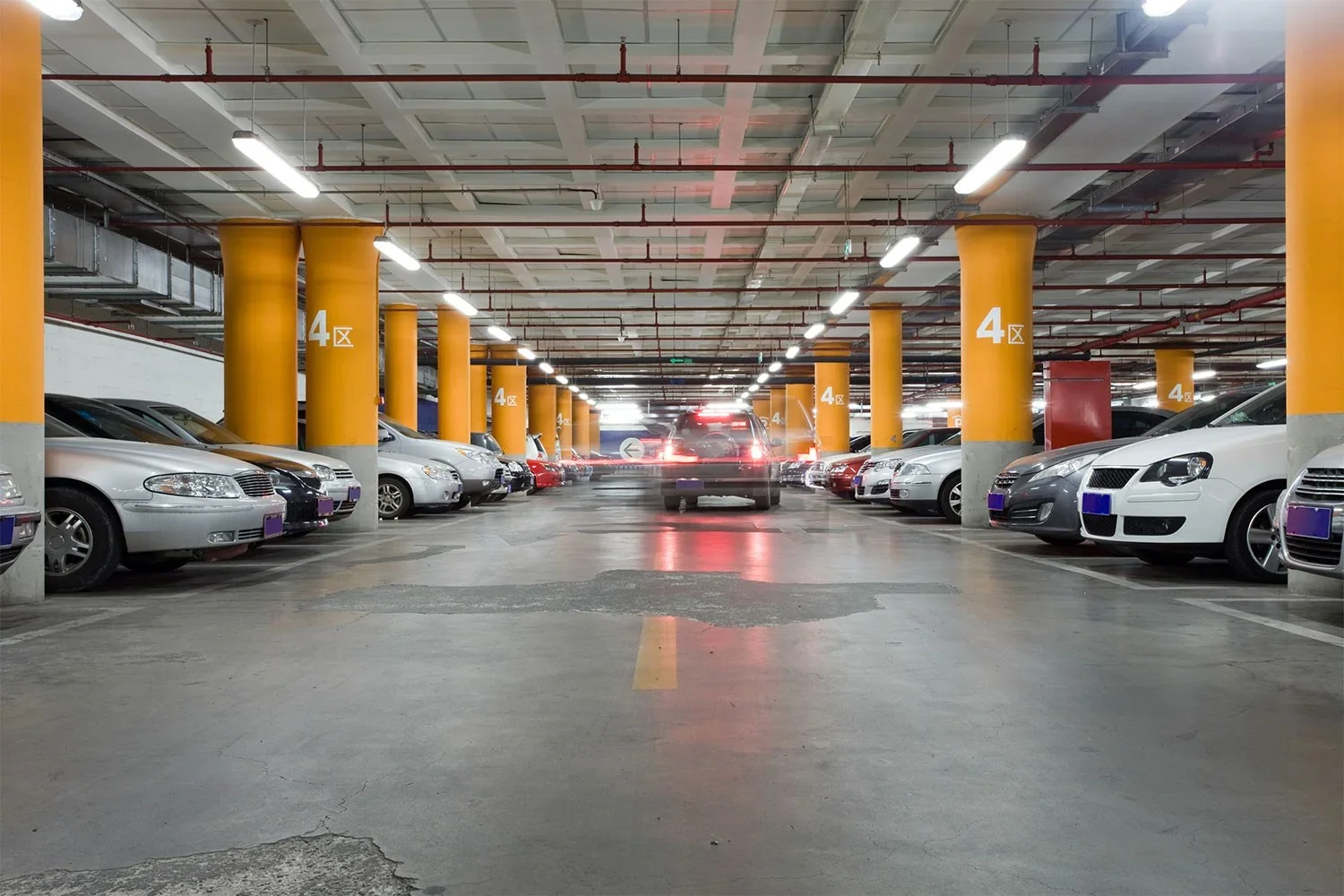

ỨNG DỤNG TỦ ĐIỀU KHIỂN QUẠT THEO CẢM BIẾN NO2
Tủ điều khiển quạt theo cảm biến NO2 được ứng dụng rộng rãi trong các khu vực có yêu cầu kiểm soát chất lượng không khí chặt chẽ và tiết kiệm chi phí năng lượng. Điển hình có thể kể đến như:
- Tầng hầm chung cư (duy trì môi trường an toàn cho cư dân, giảm đáng kể điện năng tiêu thụ)
- Trung tâm thương mại, sân bay, bệnh viện và tòa nhà văn phòng (giúp vận hành hệ thống thông gió hiệu quả hơn so với phương pháp truyền thống)
- Nhà máy sản xuất, xưởng cơ khí, trung tâm logistics hoặc kho vận có xe nâng sử dụng động cơ đốt trong (giúp giảm nguy cơ tích tụ khí thải độc hại, cải thiện môi trường làm việc và nâng cao an toàn lao động.
THÔNG SỐ KỸ THUẬT CẦN NẮM KHI TỦ CHỌN MUA/THIẾT KẾ ĐIỀU KHIỂN QUẠT THEO CẢM BIẾN NO2
Dưới đây là các thông số kỹ thuật quan trọng cần nắm khi chọn mua hoặc thiết kế tủ điều khiển quạt theo cảm biến NO2:
- Công suất quạt điều khiển: Theo công suất thực tế của động cơ (0.75kW, 1.5kW, 5.5kW, 15kW...)
- Số lượng quạt: 1 hoặc nhiều quạt, vận hành độc lập/theo nhóm
- Số lượng cảm biến NO2: Phụ thuộc diện tích và số vùng giám sát
- Dải đo cảm biến NO2: Thông dụng nhất là các dải 0-10 ppm, 0-20 ppm, 0-30 ppm
- Tín hiệu đầu vào: 4-20mA, 0-10V, Modbus RTU RS485
- Phương thức điều khiển: ON/OFF hoặc điều khiển tốc độ linh hoạt bằng biến tần
- Nguồn cấp: Thường thấy là 1 pha 220VAC hoặc 3 pha 380VAC
- Cấp bảo vệ tủ: Thông dụng là IP54, IP55 hoặc cao hơn (tùy môi trường)
- Chế độ vận hành: Auto/Manual
- Kết nối BMS: Modbus RTU RS485, BACnet hoặc Ethernet
- Chức năng cảnh báo: Đèn, còi, cảnh báo mức NO2 cao
- Màn hình hiển thị: HMI hoặc đồng hồ hiển thị nồng độ khí.

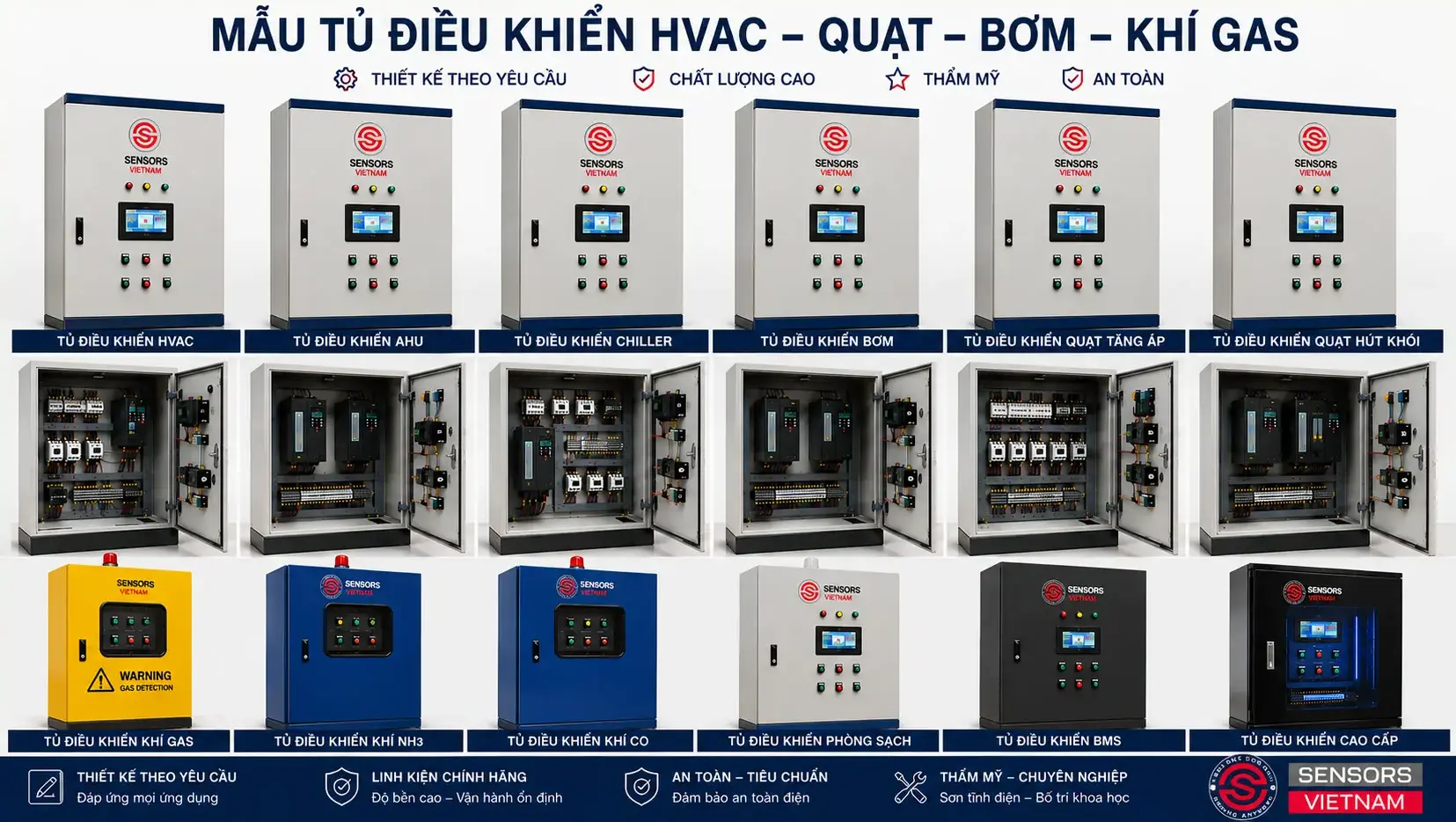

MUA TỦ ĐIỀU KHIỂN QUẠT THEO CẢM BIẾN NO2 CHẤT LƯỢNG TẠI SENSORS VIỆT NAM
Nếu bạn đang có nhu cầu tìm kiếm tủ điều khiển quạt theo cảm biến NO2 chất lượng - giá tốt thì đừng ngần ngại mà hãy liên hệ trực tiếp cho Sensors Việt Nam.
Chúng tôi cung cấp sản phẩm tủ điều khiển chính hãng/tủ điều khiển OEM chất lượng cao, với đầy đủ CO/CQ, chế độ bảo hành uy tín và giá cả cạnh tranh. Đặc biệt còn có dịch vụ hỗ trợ tận tình và hoàn toàn miễn phí trước - trong - sau mua hàng.
Tham khảo một số dòng tủ điều khiển chất lượng - giá tốt tại Sensors Việt Nam:
Mọi thông tin tư vấn và nhu cầu đặt hàng tủ điều khiển quạt theo cảm biến NO2, bạn vui lòng liên hệ trực tiếp đến hotline hoặc truy cập website https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ nhanh chóng nhất!
