Trong bối cảnh chi phí năng lượng và yêu cầu về chất lượng môi trường tăng đều theo thời gian, tủ điều khiển trong hệ thống HVAC - vốn là trung tâm điều phối hoạt động chính - nghiễm nhiên giữ nhiệm vụ tối ưu hiệu suất vận hành, song song với giảm mức tiêu thụ điện và nâng cao tuổi thọ thiết bị.
TỦ ĐIỀU KHIỂN TRONG HỆ THỐNG HVAC LÀ GÌ?
Tủ điều khiển trong hệ thống HVAC hiện đại là “bộ não” chịu trách nhiệm điều phối toàn bộ thiết bị làm lạnh, quạt, van nước, damper, cảm biến... Nó là nơi nhận tín hiệu từ cảm biến, xử lý theo chương trình được lập trình sẵn và sau đó xuất lệnh gửi đến các thiết bị chấp hành.
Không chỉ có chức năng đóng cắt và bảo vệ nguồn, tủ điều khiển hệ thống HVAC còn giám sát các chỉ số nhiệt độ, độ ẩm, áp suất, lưu lượng khí, chất lượng không khí, trạng thái thiết bị… Nhờ đó mà hệ thống điều hòa không khí có thể tự động điều chỉnh công suất thiết bị theo nhu cầu thực tế thay vì vận hành ở mức cố định 24/7.
Nếu hệ thống HVAC là “cơ thể” của tòa nhà, thì tủ điều khiển HVAC chính là “hệ thần kinh” đảm bảo toàn bộ thiết bị phản ứng đúng lúc, đúng cách, ổn định và an toàn hơn.
CẤU TẠO CỦA TỦ ĐIỀU KHIỂN TRONG HỆ THỐNG HVAC
Một tủ HVAC/tủ điều khiển trong hệ thống HVAC hiện đại thường được cấu thành từ PLC, HMI, bộ nguồn, contactor, relay, biến tần, thiết bị truyền thông và các module I/O mở rộng.
Trong đó, PLC đóng vai trò quan trọng nhất, nó xử lý toàn bộ thuật toán điều khiển - nhận tín hiệu từ hệ thống cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến áp suất, cảm biến lưu lượng, cảm biến khí gas… sau đó xử lý và đưa ra quyết định vận hành phù hợp.
Trong khi đó, giao diện HMI đảm bảo người vận hành theo dõi trạng thái hệ thống realtime; Biến tần cho phép điều chỉnh tốc độ quạt và bơm để tối ưu lượng điện tiêu thụ; MCCB/MCB bảo vệ mạch điều khiển, quạt, bơm… trước tình trạng quá dòng/ngắn mạch/mất pha; Thiết bị chấp hành biến lệnh điều khiển thành hành động thực tế; Bộ phận kết nối đáp ứng nhu cầu giao tiếp giữa các thiết bị và hệ thống điều khiển…

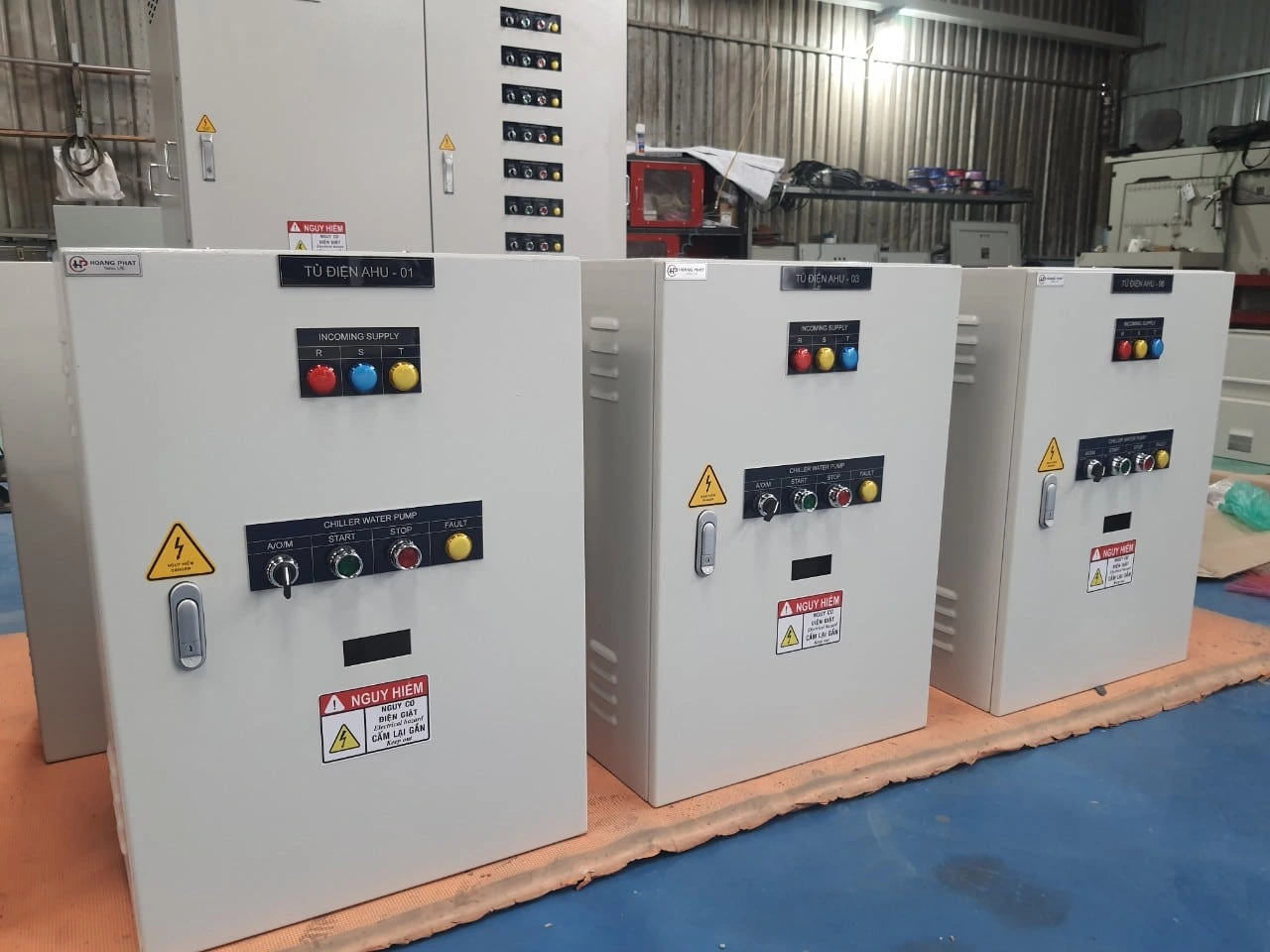

TẦM QUAN TRỌNG CỦA TỦ ĐIỀU KHIỂN TRONG HỆ THỐNG HVAC
Tủ điều khiển trong hệ thống HVAC là trung tâm điều phối toàn bộ hoạt động, đảm bảo các thiết bị như Chiller, AHU, FCU, quạt thông gió, bơm nước lạnh, cảm biến… vận hành đồng bộ, nhịp nhàng, chính xác và hiệu quả.
Không chỉ điều khiển đóng cắt, tủ điều khiển hệ thống điều hòa không khí còn thu thập dữ liệu từ cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến áp suất, cảm biến lưu lượng và cảm biến chất lượng không khí để tối ưu chế độ vận hành một cách tự động theo nhu cầu thực tế.
Nhờ tủ điều khiển hệ thống HVAC mà người vận hành có thể duy trì môi trường thoải mái, nâng cao chất lượng không khí, giảm tiêu thụ điện, hạn chế sự cố và kéo dài tuổi thọ thiết bị.
Trong smart building và nhà máy hiện đại, tủ điều khiển hệ thống HVAC/tủ điều khiển AHU/tủ điều khiển FCU còn là cầu nối quan trọng giữa hệ thống điều hòa không khí và BMS - nâng cao khả năng giám sát tập trung, điều khiển từ xa và tối ưu hiệu quả vận hành.
TIÊU CHÍ THIẾT KẾ TỦ ĐIỀU KHIỂN TRONG HỆ THỐNG HVAC
Việc lựa chọn và thiết kế tủ điều khiển trong hệ thống HVAC cần đáp ứng các tiêu chí về khả năng vận hành ổn định, độ tin cậy, tuổi thọ, khả năng mở rộng trong tương lai và tiết kiệm năng lượng.
Trong đó, tiêu chí cần xem xét đầu tiên là quy mô và đặc điểm của hệ thống HVAC. Đối với các hệ thống nhỏ, tủ điều khiển HVAC có thể sử dụng relay hoặc bộ điều khiển chuyên dụng. Đối với các hệ thống lớn (tích hợp Chiller, AHU, FCU, bơm nước lạnh, bơm giải nhiệt, hệ thống thông gió trung tâm…) thì bắt buộc phải sử dụng PLC.
Kế tiếp là khả năng thu thập và xử lý dữ liệu từ cảm biến. Nhiệm vụ của tủ điều khiển trong hệ thống HVAC là tiếp nhận và xử lý tín hiệu từ các cảm biến nhiệt độ, độ ẩm, áp suất, lưu lượng khí/nước, cảm biến nồng độ khí... sau đó xuất lệnh để hệ thống điều chỉnh công suất hoạt động nhằm duy trì môi trường tối ưu song song với tiết kiệm năng lượng.
Tiêu chí thiết kế tủ điều khiển hệ thống HVAC tiếp theo là khả năng điều khiển biến tần. Trong hầu hết các hệ thống HVAC hiện nay, quạt và bơm đều được điều khiển bằng biến tần. Vì vậy, tủ HVAC cần phù hợp với công suất động cơ, phương thức điều khiển và giao thức truyền thông.
Môi trường lắp đặt cũng ảnh hưởng rất lớn đến thiết kế tủ điều khiển trong hệ thống HVAC. Đối với các khu vực trong nhà/có môi trường ổn định thì tủ điều khiển hệ thống điều hòa không khí với IP54 là lựa chọn phù hợp. Nếu lắp tại các khu vực ngoài trời, phòng máy độ ẩm cao hay môi trường nhiều bụi thì nên ưu tiên tủ HVAC đạt IP65 trở lên.
Ngoài ra, tủ điều khiển HVAC cũng cần kết nối linh hoạt với hệ thống BMS qua các giao thức truyền thông như Modbus RTU, Modbus TCP, BACnet hoặc Ethernet/IP. Tiêu chí này đảm bảo dữ liệu vận hành được giám sát tập trung, phân tích hiệu suất, hỗ trợ cảnh báo sự cố và quản lý năng lượng dễ dàng hơn.
Bên cạnh đó, việc tính toán công suất tỏa nhiệt và lựa chọn đúng giải pháp thông gió/quạt lọc/máy lạnh tủ điện cũng là một bước cực kỳ quan trọng trong quá trình thiết kế tủ điều khiển hệ thống HVAC/tủ điều khiển AHU/tủ điều khiển FCU.
Cuối cùng, tủ điều khiển trong hệ thống HVAC cần có khả năng mở rộng dễ dàng. Các kỹ sư nên dự phòng không gian lắp đặt, số lượng ngõ vào/ra, cổng truyền thông, nguồn cấp… để có thể dễ dàng nâng cấp hệ thống khi cần mà không phải thay thế toàn bộ tủ điều khiển.
