Không chỉ đơn thuần là điều khiển các thiết bị trong HVAC như FCU, AHU, Chiller, tháp giải nhiệt hay hệ thống thông gió, tủ điều khiển HVAC dùng BACnet còn là một trung tâm kết nối dữ liệu, giúp toàn bộ hệ thống vận hành đồng bộ, tối ưu hiệu suất năng lượng và nâng cao hiệu quả quản lý.
TỦ ĐIỀU KHIỂN HVAC DÙNG BACnet LÀ GÌ?
Tủ điều khiển HVAC dùng BACnet được thiết kế để giám sát - điều khiển các thiết bị trong hệ thống HVAC, đồng thời hỗ trợ giao thức truyền thông công nghiệp BACnet (đây là một tiêu chuẩn truyền thông mở, phát triển riêng cho lĩnh vực tự động hóa tòa nhà).
Thông qua giao thức BACnet, tủ điều khiển HVAC có thể trao đổi dữ liệu với các bộ điều khiển HVAC, cảm biến (nhiệt độ, độ ẩm, áp suất, lưu lượng gió), biến tần, đồng hồ điện, hệ thống BMS tòa nhà.... Nhờ đó mà toàn bộ thông tin vận hành được thu thập và xử lý tập trung chỉ với một nền tảng duy nhất.
Khác với các hệ thống điều khiển truyền thống hoạt động độc lập, tủ điện điều khiển HVAC dùng BACnet kết nối nhiều thiết bị từ các nhà sản xuất khác nhau thông qua một giao thức chuẩn. Điều này không chỉ tăng tính tương thích mà còn đảm bảo khả năng mở rộng trong tương lai.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG TỦ ĐIỀU KHIỂN HVAC DÙNG BACnet
Cấu tạo tủ điều khiển HVAC dùng BACnet
Một tủ điều khiển HVAC dùng BACnet thường bao gồm các thành phần chính như PLC/DDC Controller hỗ trợ giao thức BACnet, nguồn cấp, biến tần, contactor, relay bảo vệ, thiết bị đóng cắt, HMI và các module truyền thông.
Ngoài ra, tủ điện HVAC dùng BACnet còn tích hợp các cổng giao tiếp BACnet MS/TP (RS485) hoặc BACnet/IP (Ethernet). Tùy theo yêu cầu ứng dụng cụ thể, tủ còn có thể tích hợp thêm các giao thức truyền thông công nghiệp khác, điển hình như Modbus RTU, Modbus TCP, MQTT, OPC UA… nhằm tăng khả năng kết nối với hệ thống điều khiển hiện đại.
Nguyên lý hoạt động tủ điều khiển HVAC dùng BACnet
BACnet giúp đơn giản hoá việc truyền dữ liệu giữa các thiết bị tự động hóa trong tòa nhà. Trong các hệ thống HVAC hiện đại, giao thức truyền thông này được xem là "ngôn ngữ chung", giúp các thiết bị có thể hiểu và trao đổi thông tin qua lại một cách chuẩn xác.
Ví dụ: Khi cảm biến nhiệt độ phát hiện nhiệt độ phòng vượt ngưỡng cài đặt → gửi tín hiệu đến bộ điều khiển HVAC thông qua mạng BACnet → bộ điều khiển điều chỉnh tốc độ quạt/van/công suất làm lạnh của hệ thống → đưa nhiệt độ về mức cài đặt. Toàn bộ dữ liệu của quá trình hoạt động sẽ được truyền về BMS để giám sát tập trung, lưu trữ và phân tích lâu dài.
Nhờ cơ chế truyền thông hai chiều của tủ điều khiển HVAC dùng BACnet, người vận hành dễ dàng theo dõi trạng thái hệ thống theo thời gian thực, nhận cảnh báo sự cố tức thời và can thiệp từ xa một cách nhanh chóng.
ỨNG DỤNG THỰC TẾ CỦA TỦ ĐIỀU KHIỂN HVAC DÙNG BACnet

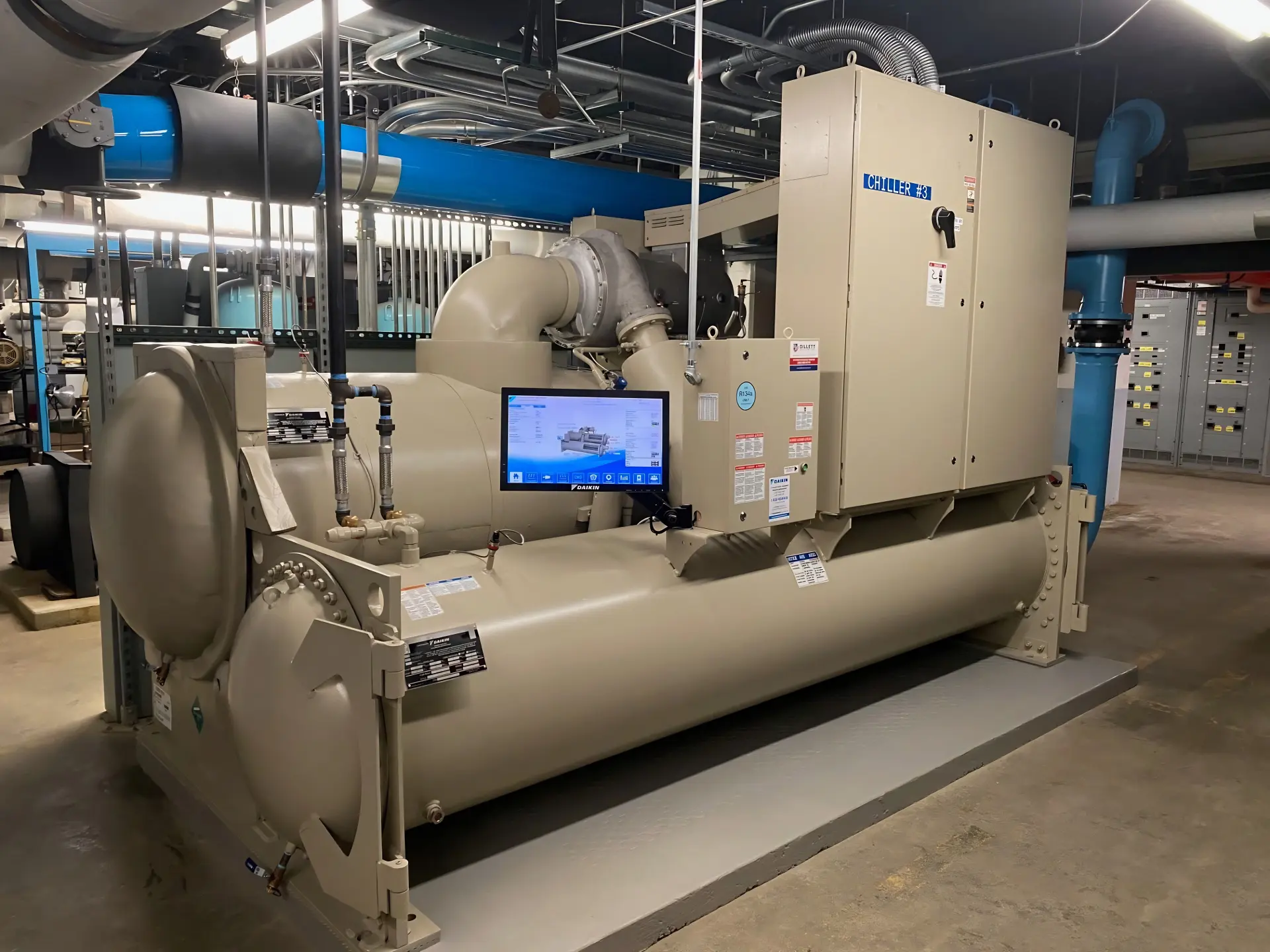

Tủ điều khiển HVAC dùng BACnet được ứng dụng trong hầu hết các công trình hiện đại, yêu cầu quản lý tập trung. Ứng dụng tủ điều khiển HVAC dùng BACnet phổ biến nhất là trong các tòa nhà văn phòng và trung tâm thương mại; bệnh viện và phòng sạch; khách sạn và khu nghỉ dưỡng; nhà máy sản xuất...
TRƯỜNG HỢP NÀO NÊN DÙNG TỦ ĐIỀU KHIỂN HVAC DÙNG BACnet, TRƯỜNG HỢP NÀO KHÔNG NÊN?
Không phải ứng dụng nào cũng cần đầu tư tủ điều khiển HVAC dùng BACnet. Với một công trình nhỏ, chỉ có vài máy lạnh cục bộ thì tủ điều khiển HVAC đơn giản dùng relay/bộ điều khiển độc lập là đủ nhu cầu. Việc đầu tư thêm giao thức truyền thông công nghiệp BACnet có thể làm tăng chi phí không cần thiết.
Với công trình quy mô lớn - có nhiều tủ điều khiển trong hệ thống HVAC, nhiều thiết bị đến từ các nhà cung cấp khác nhau, có kế hoạch mở rộng trong tương lai, dự kiến có thay đổi thiết bị theo từng giai đoạn… thì nên đầu tư một tủ điều khiển HVAC dùng BACnet ngay từ đầu.
KHI THIẾT KẾ TỦ ĐIỀU KHIỂN HVAC DÙNG BACnet CẦN LƯU Ý ĐIỀU GÌ?
Khi thiết kế tủ điều khiển HVAC dùng BACnet, người dùng cần yêu cầu đơn vị thi công cung cấp đủ 3 tài liệu quan trọng và cơ bản nhất, gồm: bảng điểm BACnet chi tiết, chứng nhận BTL và bản vẽ phân chia chức năng an toàn tại tủ.
Yếu tố quan trọng tiếp theo khi thiết kế tủ HVAC dùng BACnet là xác định giao thức BACnet sẽ sử dụng. Hiện nay, BACnet MS/TP và BACnet/IP là hai chuẩn phổ biến nhất, được tin dùng rộng rãi trong các hệ thống HVAC hiện đại.
Bên cạnh đó, tủ điều khiển HVAC cần đảm bảo sự tương thích giữa PLC, DDC Controller, HMI, biến tần, cảm biến và hệ thống BMS trung tâm. Tức là tất cả các thiết bị phải hỗ trợ giao thức BACnet.
Ngoài ra, khi thiết kế tủ điện HVAC dùng BACnet MS/TP cần chú ý chiều dài cáp, cấu trúc đấu nối và điện trở cuối tuyến. Đường truyền nên được thiết kế theo dạng tuyến tính, cáp truyền thông nên sử dụng loại chống nhiễu (có lớp shield và nối đất đúng kỹ thuật), tính toán hạ tầng mạng Ethernet phù hợp (switch công nghiệp, địa chỉ IP, VLAN và giải pháp bảo mật).
Các kỹ sư cũng nên dự phòng từ 15 - 30% số lượng điểm Digital Input, Digital Output, Analog Input và Analog Output để đảm bảo khả năng mở rộng hệ thống trong tương lai.
Đặc biệt, quá trình thiết kế tủ điều khiển HVAC dùng BACnet phải lưu ý các vấn đề quan trọng như: lựa chọn bộ điều khiển BACnet đúng cách (ưu tiên PLC/DDC Controller/Gateway được chứng nhận BACnet); đảm bảo khả năng giám sát năng lượng vận hành (tích hợp đồng hồ điện năng, cảm biến lưu lượng, cảm biến nhiệt độ…); thuận tiện cho công tác bảo trì (thiết bị bên trong tủ bố trí khoa học, đánh số dây, có sơ đồ điện chi tiết, chừa không gian thao tác, phân chia khu vực nguồn động lực và khu vực điều khiển…).
BACnet/IP HAY BACnet MS/TP - ĐÂU MỚI LÀ LỰA CHỌN TỐT NHẤT?
BACnet MS/TP dùng chuẩn truyền thông RS485, chi phí đầu tư thấp và phù hợp với hệ thống quy mô trung bình/nhỏ → lý tưởng cho các ứng dụng AHU, FCU, hệ thống thông gió độc lập…
BACnet/IP dùng nền tảng Ethernet, tốc độ truyền dữ liệu nhanh, khả năng mở rộng cao và phù hợp các dự án lớn → lý tưởng cho các tòa nhà thông minh hiện đại, hệ thống có nhiều thiết bị hoạt động cùng lúc.
VÌ SAO NÊN DÙNG TỦ ĐIỀU KHIỂN HVAC DÙNG BACnet?
Tủ điều khiển HVAC dùng BACnet được đánh giá cao nhất ở khả năng quản lý tập trung. Thay vì phải kiểm tra, điều khiển, giám sát từng thiết bị riêng lẻ - người vận hành có thể giám sát toàn bộ hệ thống chỉ bằng một giao diện duy nhất.
Ưu điểm tiếp theo của tủ điện điều khiển HVAC dùng BACnet là tối ưu năng lượng. Thông qua việc thu thập dữ liệu liên tục theo thời gian thực, hệ thống tự động điều chỉnh lưu lượng gió, công suất quạt, tải lạnh… theo nhu cầu thực tế. Từ đó góp phần giảm điện năng tiêu thụ nhưng vẫn đảm bảo tiện nghi tối đa.
Bên cạnh đó, tủ điện HVAC dùng BACnet còn lưu trữ lịch sử vận hành và phân tích dữ liệu. Người quản lý dễ dàng phát hiện những thiết bị có dấu hiệu bất thường để lập kế hoạch bảo trì dự đoán. Điều này hạn chế tối đa downtime ngoài kế hoạch và các khoản phí phát sinh do sửa chữa/thay thế khẩn cấp.
Tủ điện HVAC dùng BACnet còn có khả năng mở rộng linh hoạt khi cần bổ sung thêm AHU/FCU/các khu vực điều hòa mới mà không thay đổi toàn bộ kiến trúc hiện tại.
