Tủ điều khiển HVAC dùng Modbus RTU có khả năng trao đổi dữ liệu với thiết bị hiện trường và hệ thống BMS qua giao thức Modbus RTU RS485. Đây là giải pháp tập trung dữ liệu vận hành, điều khiển từ xa và dễ dàng tích hợp nhiều thiết bị HVAC trong cùng một hệ thống.
MODBUS RTU LÀ GÌ?
Modbus RTU là giao thức truyền thông công nghiệp được sử dụng phổ biến trong lĩnh vực tự động hoá, đặc biệt là ở các tòa nhà thông minh và nhà máy hiện đại. Nó có nhiệm vụ chính là trao đổi dữ liệu giữa các thiết bị điện tử (PLC, HMI, biến tần, cảm biến, đồng hồ đo điện, bộ điều khiển HVAC) và hệ thống BMS.
Giao thức truyền thông Modbus RTU được đánh giá cao nhờ tính đơn giản, khả năng hoạt động ổn định và tương thích với nhiều thiết bị từ các nhà sản xuất khác nhau - miễn là chúng được tích hợp giao thức này.
Modbus RTU thường sử dụng chuẩn truyền thông vật lý RS485 để kết nối nhiều thiết bị trên một đường truyền duy nhất. Trong đó, sẽ có một thiết bị điều khiển (được gọi là “Master” - có thể là PLC/bộ điều khiển HVAC) và nhiều thiết bị chấp hành (gọi là “Slave” - thường là cảm biến, biến tần, đồng hồ điện...).
TỦ ĐIỀU KHIỂN HVAC DÙNG MODBUS RTU LÀ GÌ?
Tủ điều khiển HVAC dùng Modbus RTU sử dụng giao thức truyền thông Modbus RTU RS485 để trao đổi dữ liệu trực tiếp giữa bộ điều khiển và các thiết bị có hỗ trợ ngõ ra là giao thức này.
Modbus RTU RS485 cho phép kết nối nhiều thiết bị trên cùng một bus truyền thông. Khi sở hữu ngõ ra này, những thiết bị như biến tần, cảm biến nhiệt độ/độ ẩm/áp suất, đồng hồ đo điện, bộ điều khiển van và các thiết bị liên quan đến HVAC có thể truyền dữ liệu về PLC/bộ điều khiển DDC/hệ thống quản lý.
Lưu ý: Modbus RTU là giao thức truyền thông. Tủ điện điều khiển HVAC sử dụng giao thức này cần có bộ điều khiển và các thiết bị phần cứng tương thích. Đồng thời, tủ và các thiết bị phải được cấu hình đúng địa chỉ, tốc độ truyền, định dạng dữ liệu và phương thức giao tiếp.
TỦ ĐIỀU KHIỂN HVAC DÙNG MODBUS RTU HOẠT ĐỘNG NHƯ THẾ NÀO?
Nhìn chung, một mạng Modbus RTU hoàn chỉnh sẽ bao gồm thiết bị điều khiển (Master/Client) và các thiết bị hiện trường (Slave/Server). Khi bộ điều khiển gửi yêu cầu đọc/ghi dữ liệu đến một địa chỉ thiết bị hiện trường cụ thể thì thiết bị đó sẽ phản ứng theo đúng yêu cầu. Mỗi thiết bị sẽ được gán một tên riêng trong quá trình cài đặt ban đầu.
Ví dụ, khi tủ điều khiển HVAC dùng Modbus RTU RS485 muốn đọc giá trị liên quan đến tần số hoạt động, dòng điện, trạng thái chạy hoặc mã lỗi của quạt thì nó sẽ gửi tín hiệu yêu cầu đến biến tần điều khiển quạt. Không chỉ có thể đọc các giá trị này thông qua Modbus RTU, mà tủ điều khiển còn có thể gửi lệnh thay đổi tốc độ quạt.
Hoặc một cảm biến nhiệt độ được tích hợp giao tiếp Modbus RTU có thể truyền giá trị đo về bộ điều khiển một cách trực tiếp. Điều này tạo ra một hệ thống quản lý tập trung, thông minh và dễ dàng trao đổi nhiều loại dữ liệu trên cùng một đường truyền.
VÌ SAO NÊN CHỌN TỦ ĐIỀU KHIỂN HVAC DÙNG MODBUS RTU
Thực tế, giao thức truyền thông công nghiệp Modbus RTU RS485 được sử dụng rất phổ biến trong các ứng dụng tự động hóa. Nó được đánh giá là kiểu ngõ ra hiện đại, dễ triển khai, chất lượng truyền tín hiệu tốt, giúp kết nối nhiều thiết bị miễn là chúng có cùng chuẩn giao tiếp và đảm bảo khả năng mở rộng linh hoạt trong tương lai.
Đối với các hệ thống HVAC thì kiểu tín hiệu này chính là lợi thế rất đáng kể.
Một hệ thống HVAC có thể đồng thời kết nối và thu thập dữ liệu từ nhiều loại cảm biến, biến tần hay đồng hồ điện khác nhau, sau đó đưa về tủ điều khiển thông qua giao thức Modbus RTU.
Với tủ điều khiển HVAC dùng Modbus RTU, doanh nghiệp có thể đơn giản cấu trúc hoá hệ thống đáng kể vì không cần đi quá nhiều dây tín hiệu, đồng thời cũng thuận lợi hơn trong việc giám sát - điều khiển tập trung, mở rộng hoặc nâng cấp hệ thống trong tương lai.
CẤU TẠO CƠ BẢN CỦA TỦ ĐIỀU KHIỂN HVAC DÙNG MODBUS RTU
Xét về cấu trúc thì tủ điều khiển HVAC dùng Modbus RTU không khác gì tủ điều khiển trong hệ thống HVAC bình thường, nó sẽ được cấu thành từ hai phần chính: khu vực động lực và khu vực điều khiển - điểm khác duy nhất nằm ở khu vực truyền thông.
Khu vực động lực thường có có MCCB, MCB, contactor, relay nhiệt, thiết bị chống sét lan truyền và bộ bảo vệ cần thiết theo tiêu chuẩn thiết kế tủ điều khiển. Nhóm thiết bị này có vai trò chính là cung cấp và đóng cắt nguồn cho cơ cấu chấp hành như quạt, bơm, máy nén, van điện...
Khu vực điều khiển gồm có PLC/bộ điều khiển chuyên dụng, module DI/DO, AI/AO, nguồn cấp 24 VDC, relay trung gian, biến tần, HMI.
Điểm khác biệt lớn nhất giữa một tủ điện điều khiển HVAC dùng Modbus RTU RS485 và tủ HVAC truyền thống nằm ở module RS485. Thông thường, cổng Modbus RTU sẽ nằm ở khu vực điều khiển và đảm nhận nhiệm vụ trao đổi dữ liệu với các thiết bị liên quan có hỗ trợ giao thức này.
Lưu ý: Trong các tủ điện HVAC yêu cầu giám sát tập trung, cổng RS485 cần được đấu nối với các thiết bị hiện trường bằng cáp xoắn đôi chống nhiễu và đi riêng với dây động lực.

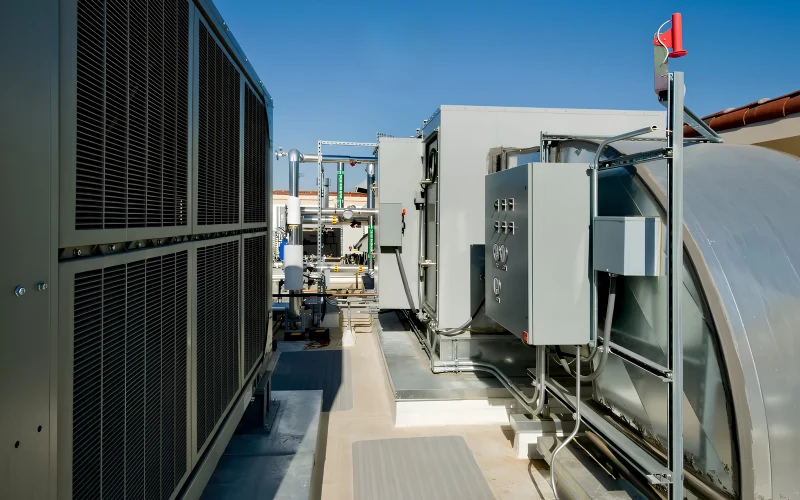

LỢI ÍCH CỦA VIỆC SỬ DỤNG TỦ ĐIỀU KHIỂN HVAC DÙNG MODBUS RTU
Dưới đây là các lợi ích điển hình của tủ điều khiển HVAC dùng Modbus RTU:
Giảm dây tín hiệu
Trong các tủ điều khiển HVAC truyền thống, mỗi thiết bị hiện trường cần một cặp/một nhóm dây riêng để đưa tín hiệu về tủ. Số lượng thiết bị sẽ tỷ lệ thuận với số lượng dây, khiến hệ thống trở nên phức tạp, tốn không gian và rất khó kiểm tra khi có sự cố.
Với tủ điện HVAC dùng Modbus RTU, cùng một đường dây có thể kết nối hàng chục, thậm chí là hàng trăm thiết bị cùng lúc. Nhờ đó mà số lượng dây tín hiệu giảm đáng kể.
Tuy nhiên, Modbus RTU không thể thay thế mọi loại dây tín hiệu trong tủ điều khiển HVAC. Những tải công suất, mạch an toàn, mạch dừng khẩn cấp hay các thiết bị không hỗ trợ ngõ ra truyền thông Modbus RTU vẫn cần phương án đấu nối dây riêng theo thiết kế.
Tăng khả năng giám sát thiết bị
Lợi ích rõ rệt nhất của tủ điều khiển HVAC dùng Modbus RTU là khả năng thu thập nhiều thông tin cùng lúc từ các thiết bị hiện trường. Nhờ đó mà người vận hành có thể biết thiết bị đang chạy hay dừng, đồng thời có thêm dữ liệu khác để đánh giá chính xác tình trạng hoạt động.
Tối ưu điều khiển và tiết kiệm năng lượng
Các hệ thống HVAC thường xuyên phải hoạt động với tải thay đổi liên tục. Nếu quạt/bơm luôn chạy cố định ở công suất tối đa thì năng lượng tiêu hao không cần thiết sẽ rất cao. Tuy nhiên, trong các tủ điều khiển HVAC tích hợp Modbus RTU thì bộ điều khiển có thể trao đổi dữ liệu trực tiếp với biến tần để điều chỉnh tốc độ quạt/bơm theo nhu cầu thực tế.
Dễ dàng phát hiện và xử lý sự cố
Một tủ điều khiển HVAC dùng Modbus RTU sẽ biết khi nào thiết bị sắp dừng ngoài kế hoạch và nguyên nhân là do đâu.
Khi biến tần/các thiết bị hiện trường cung cấp mã lỗi thông qua Modbus RTU, bộ điều khiển sẽ phân tích và hiển thị trên màn hình HMI hoặc cũng có thể là phần mềm của hệ thống giám sát.
Nhờ đó mà người vận hành có thể nhanh chóng xác định vấn đề, kiểm tra, can thiệp. Điều này không chỉ rút ngắn thời gian xử lý sự cố, mà còn tiết kiệm chi phí cho việc sửa chữa/thay thế khẩn cấp hoặc downtime ngoài kế hoạch.
ỨNG DỤNG CỦA TỦ ĐIỀU KHIỂN HVAC DÙNG MODBUS RTU
Tủ điều khiển HVAC dùng Modbus RTU đặc biệt có giá trị đối với các dự án có hàng chục hoặc hàng trăm thiết bị HVAC hoạt động cùng lúc. Đồng thời yêu cầu giám sát đồng bộ một cách chặt chẽ.
Vai trò chính: Trong hệ thống AHU (điều khiển quạt cấp, quạt hồi, damper, van nước lạnh và biến tần); hệ thống Chiller (điều khiển máy Chiller, bơm nước lạnh, bơm giải nhiệt và tháp giải nhiệt); hệ thống thông gió (quản lý quạt cấp/hút, quạt tăng áp và cảm biến chênh áp); nhà máy và phòng sạch (giám sát các dữ liệu nhiệt độ, độ ẩm, áp suất, chênh áp qua lọc và lưu dữ liệu kiểm tra lịch sử vận hành)...
MUA TỦ ĐIỀU KHIỂN HVAC DÙNG MODBUS RTU Ở ĐÂU TỐT NHẤT?
Nếu bạn đang có nhu cầu tìm kiếm tủ điều khiển HVAC dùng Modbus RTU chất lượng - giá tốt thì đừng ngần ngại mà hãy liên hệ trực tiếp cho Sensors Việt Nam.
Chúng tôi cung cấp sản phẩm tủ điều khiển chính hãng/OEM, chất lượng cao, với đầy đủ CO/CQ, chế độ bảo hành uy tín, giá cả cạnh tranh và có dịch vụ hỗ trợ tận tình - hoàn toàn miễn phí trước, trong, sau mua hàng.

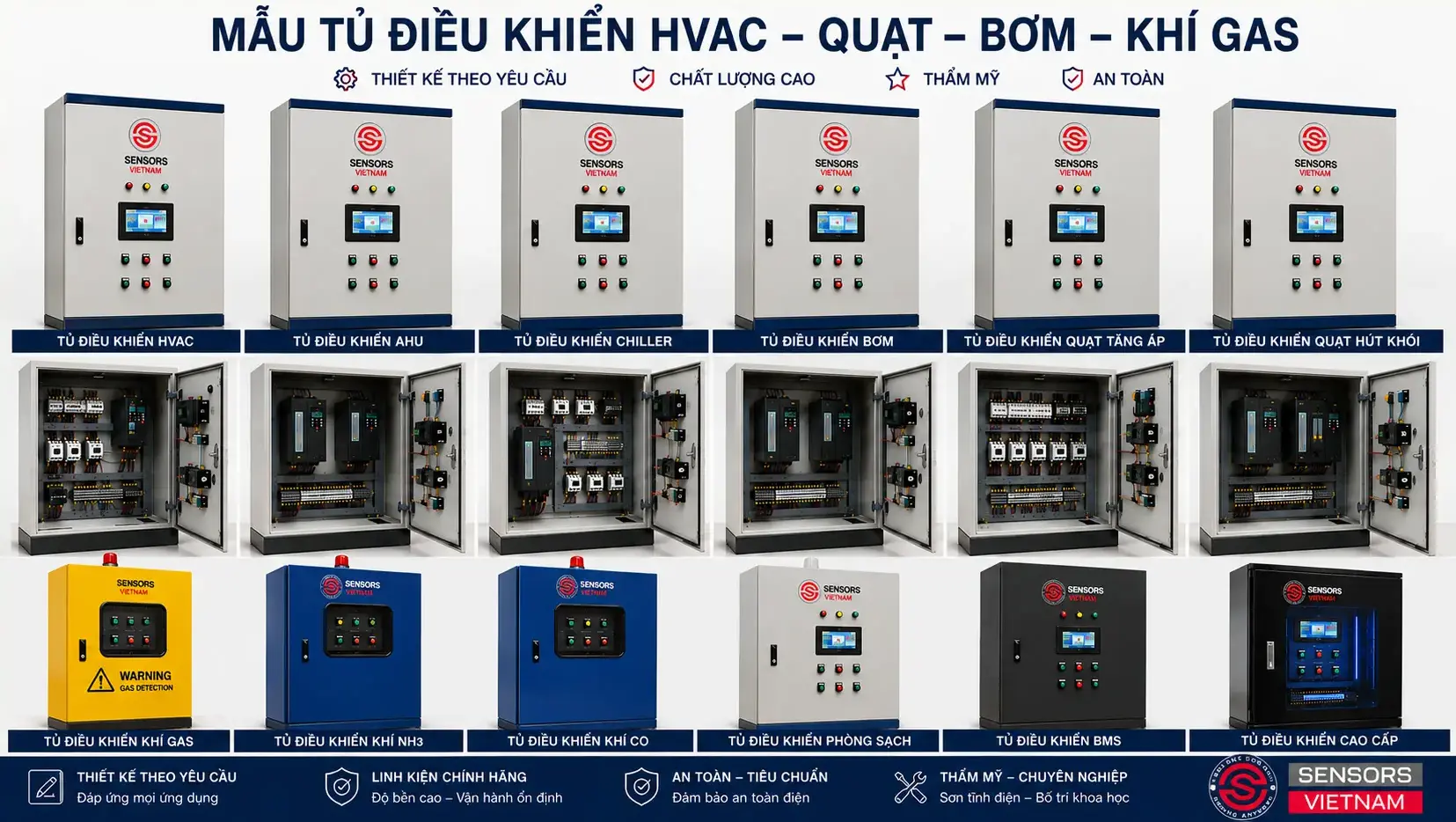

Tham khảo một số dòng tủ điều khiển chất lượng - giá tốt tại Sensors Việt Nam:
