Tủ điều khiển HVAC dùng PLC ngày càng được tin dùng với vai trò “bộ não trung tâm” trong các công trình hiện đại. Thiết bị này có nhiệm vụ giám sát, điều khiển và tối ưu toàn bộ hoạt động của hệ thống điều hòa không khí, thông gió và xử lý nhiệt. Từ đó giúp doanh nghiệp giảm chi phí vận hành, tăng tuổi thọ thiết bị và nâng cao chất lượng môi trường.
TỦ ĐIỀU KHIỂN HVAC DÙNG PLC LÀ GÌ?
Tủ điều khiển HVAC dùng PLC về cơ bản là một tủ điện công nghiệp, trong đó có bộ điều khiển logic khả trình (PLC) phối hợp cùng các thiết bị đóng cắt, bảo vệ, biến tần, cảm biến và màn hình HMI.
Nhiệm vụ chính của tủ HVAC dùng PLC là điều khiển hoạt động của hệ thống điều hòa không khí, thông gió và sưởi ấm. Hãy hình dung: hệ thống HVAC là “cơ thể”, “cơ bắp” là quạt, bơm, van, máy nén và tủ điều khiển HVAC dùng PLC chính là “bộ não”.
Điểm khác biệt rõ ràng nhất giữa tủ điện HVAC dùng PLC và các loại tủ điều khiển HVAC truyền thống nằm ở khả năng lập trình. Một tủ HVAC lập trình PLC sử dụng logic điều khiển bằng ngôn ngữ ladder/function block. Theo đó, toàn bộ trình tự khởi động, vòng điều khiển PID, các kịch bản xử lý sự cố… đều được số hóa để quản lý bằng phần mềm thay vì phải đi dây cứng cho từng chức năng.
Đây là một ưu điểm rất lớn, khi cần thay đổi thuật toán vận hành hay mở rộng hệ thống thì chỉ cần chỉnh sửa chương trình là được, hoàn toàn không cần phải cơ cấu lại toàn bộ mạch điện.
CẤU TẠO & NGUYÊN LÝ HOẠT ĐỘNG TỦ ĐIỀU KHIỂN HVAC DÙNG PLC
Một tủ điều khiển HVAC dùng PLC được thiết kế theo quy mô và yêu cầu vận hành của từng dự án. Tuy nhiên, về cơ bản, tủ HVAC dùng PLC sẽ bao gồm các thành phần chính như PLC trung tâm, module mở rộng I/O, bộ nguồn, biến tần, HMI, thiết bị đóng cắt bảo vệ, relay trung gian, thiết bị truyền thông và các cổng kết nối mạng công nghiệp.
Nguyên lý hoạt động: PLC tiếp nhận tín hiệu từ các cảm biến nhiệt độ, độ ẩm, chênh lệch áp suất, cảm biến khí CO2, cảm biến chất lượng không khí → xử lý dữ liệu theo chương trình được lập trình sẵn → gửi lệnh điều khiển đến các thiết bị đầu cuối (quạt, bơm, van điện, biến tần) để điều chỉnh công suất vận hành cho phù hợp.
Trong các công trình hiện đại, tủ điều khiển HVAC còn được tích hợp giao diện HMI để tiện lợi cho việc giám sát - thao tác; hoặc tích hợp ngõ ra chuẩn công nghiệp để kết nối trực tiếp với hệ thống BMS nhằm giám sát toàn bộ trạng thái hoạt động từ xa.
LỢI ÍCH NỔI BẬT KHI DÙNG TỦ ĐIỀU KHIỂN HVAC DÙNG PLC
Có 3 lợi ích lớn nhất mà doanh nghiệp dễ dàng nhận được từ tủ điều khiển HVAC dùng PLC:
Tiết kiệm điện năng đáng kể: Tủ điện điều khiển HVAC dùng PLC sẽ kết nối với biến tần để điều chỉnh tốc độ quạt và bơm theo tải thực tế, thay vì luôn chạy full công suất 24/7. Nhờ đó mà hệ thống có thể giảm lượng điện năng tiêu thụ từ 20 - 30% so với các hệ thống không óc biến tần.
Giám sát liên tục và có thể phát hiện sự cố sớm: Tủ HVAC dùng PLC được lập trình để giám sát liên tục các lỗi phổ biến như động cơ quá tải, lỗi biến tần, đóng băng dàn coil, lọc gió bẩn, truyền thông thiết bị gián đoạn... Ngay khi có dấu hiệu bất thường, tủ sẽ phát cảnh báo để người vận hành nắm tình hình và lên kế hoạch bảo trì dự đoán trước khi hỏng nặng. Nhờ đó mà giảm đáng kể downtime ngoài kế hoạch.
Dễ dàng tích hợp hệ thống điều khiển và mở rộng trong tương lai: Vì logic điều khiển của tủ điều khiển HVAC dùng PLC là phần mềm nên dễ dàng kết nối với SCADA/BMS qua các giao thức truyền thông chuẩn công nghiệp như Modbus TCP, BACnet, Ethernet/IP. Đặc biệt, hệ thống cũng dễ dàng mở rộng trong tương lai bằng cách can thiệp vào phần mềm chứ không phải thay đổi toàn bộ tủ điện.

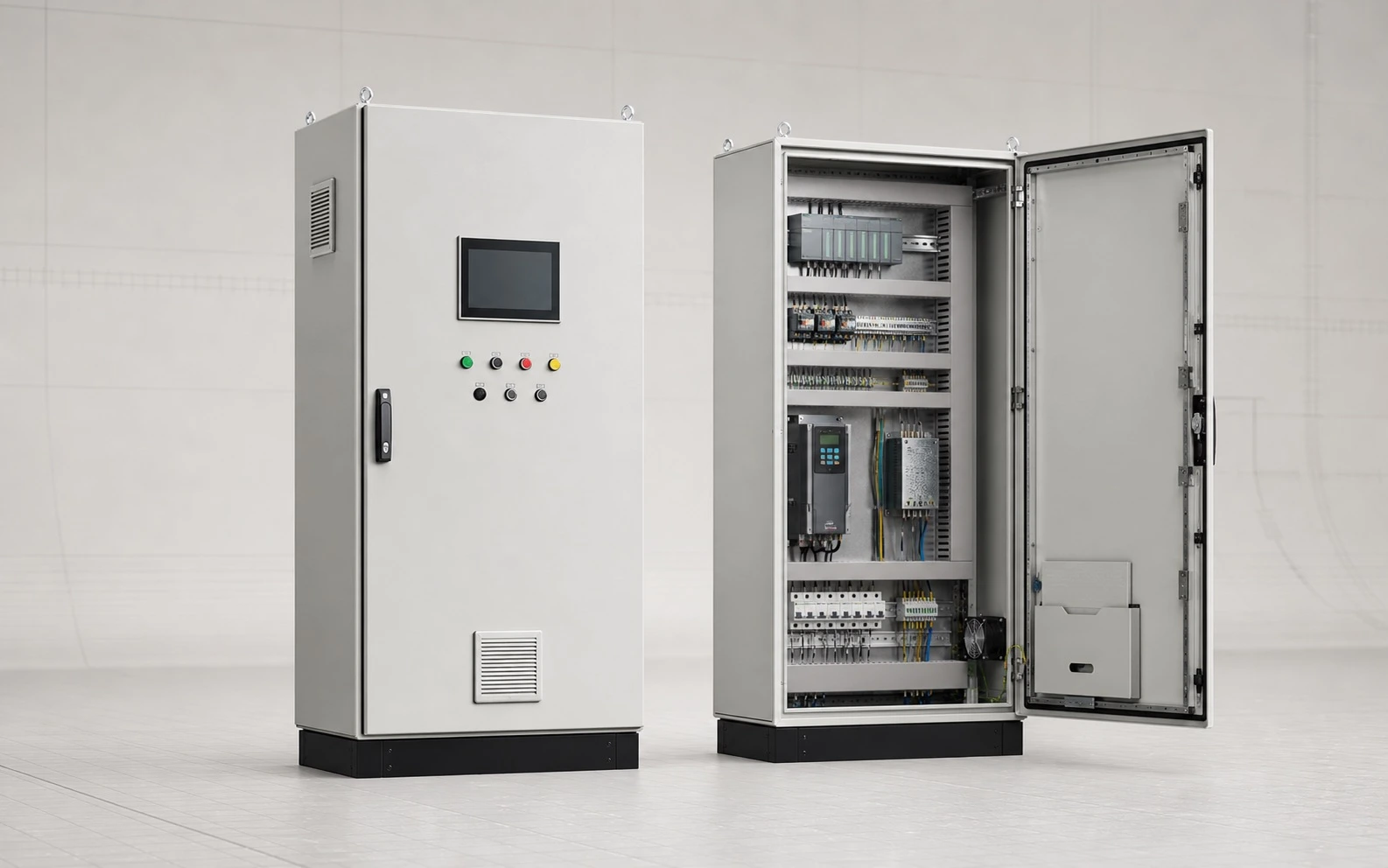

ỨNG DỤNG TỦ ĐIỀU KHIỂN HVAC DÙNG PLC
Tủ điều khiển HVAC dùng PLC được ứng dụng rộng rãi nhất trong các nhà máy sản xuất (kiểm soát môi trường làm việc và đảm bảo chất lượng sản phẩm); trung tâm thương mại, tòa nhà văn phòng, khách sạn, sân bay (giảm chi phí điện năng và nâng cao trải nghiệm của con người); trung tâm dữ liệu, phòng sạch, bệnh viện (duy trì áp suất và nhiệt độ chính xác)...
PHÂN LOẠI TỦ ĐIỀU KHIỂN HVAC DÙNG PLC PHỔ BIẾN NHẤT HIỆN NAY
Hiện nay, các hệ thống HVAC quy mô lớn thường không dùng một cụm điều khiển, mà chia thành nhiều tủ điều khiển chuyên trách, thường sẽ bao gồm: Tủ điều khiển AHU (vận hành bộ xử lý không khí trung tâm), tủ điều khiển FCU (điều khiển các dàn lạnh cục bộ), tủ điều khiển Chiller (quản lý cụm máy làm lạnh nước), tủ điều khiển bơm nước lạnh/nóng (điều khiển hệ thống bơm tuần hoàn) và tủ điều khiển quạt tăng áp/hút khói (phục vụ hệ thống thông gió, PCCC).
Các tủ này hoạt động độc lập và cùng kết nối về một tủ PLC trung tâm/hệ thống BMS để đồng bộ dữ liệu vận hành của toàn công trình.
TẠI SAO NÊN DÙNG TỦ ĐIỀU KHIỂN HVAC DÙNG PLC THAY VÌ TỦ ĐIỀU KHIỂN TRUYỀN THỐNG?
Trước đây, hệ thống HVAC cũ chủ yếu được vận hành bằng relay, timer và contactor. Tuy nhiên, với các công trình quy mô lớn và có yêu cầu quản lý phức tạp thì phương pháp điều khiển HVAC này ngày càng bộc lộ nhiều hạn chế - đặc biệt là về khả năng mở rộng, độ chính xác, linh hoạt và tính tự động hóa.
Tủ điều khiển HVAC dùng PLC hiện đại có thể xử lý hiệu quả vấn đề này nhờ khả năng điều khiển bằng logic lập trình thông minh. Khi có nhu cầu mở rộng hệ thống thì chỉ cần thay đổi lập trình trình phần mềm mà không cần can thiệp nhiều vào hệ thống cơ khí. Điều này giúp tiết kiệm đáng kể thời gian và chi phí.
Bên cạnh đó, PLC cũng có khả năng kết nối linh hoạt với trung tâm điều khiển của tòa nhà/nhà máy để tự động hoá quá trình giám sát - vận hành hệ thống (điều này được thực hiện qua các giao thức truyền thông công nghiệp như Modbus RTU, Modbus TCP, BACnet hoặc Profinet).
Các PLC hiện đại còn được trang bị tính năng lưu trữ dữ liệu vận hành và ghi nhận lịch sử cảnh báo. Đây là những yếu tố rất cần thiết trong các tòa nhà thông minh và nhà máy hiện đại.
CHỌN TỦ ĐIỀU KHIỂN HVAC DÙNG PLC CHẤT LƯỢNG CAO TẠI SENSORS VIỆT NAM
Nếu bạn đang có nhu cầu tìm kiếm tủ điều khiển HVAC dùng PLC chất lượng - giá tốt thì đừng ngần ngại mà hãy liên hệ trực tiếp cho Sensors Việt Nam.
Chúng tôi cung cấp sản phẩm tủ điều khiển chính hãng/OEM, chất lượng cao, với đầy đủ CO/CQ, chế độ bảo hành uy tín, giá cả cạnh tranh và có dịch vụ hỗ trợ tận tình - hoàn toàn miễn phí trước, trong, sau mua hàng.

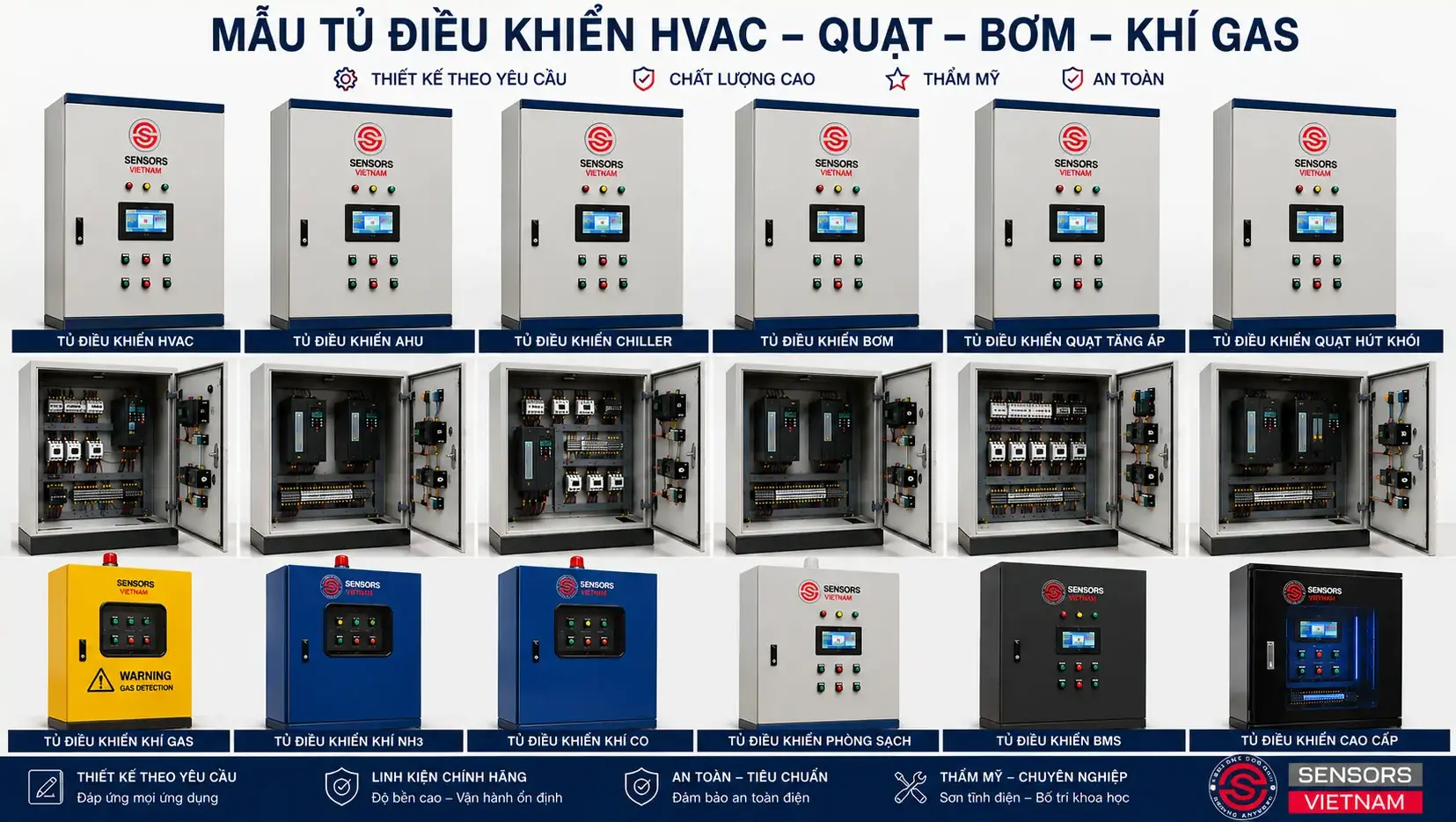

Tham khảo một số dòng tủ điều khiển chất lượng - giá tốt tại Sensors Việt Nam:
Mọi thông tin tư vấn và nhu cầu đặt hàng tủ điều khiển HVAC dùng PLC, bạn vui lòng liên hệ trực tiếp đến hotline hoặc truy cập website https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ nhanh chóng nhất!
